Lanview LVO-101020 fiiberoptiline lükandpaneel ODF, LC SM OS2, 48 südamikku, 1U

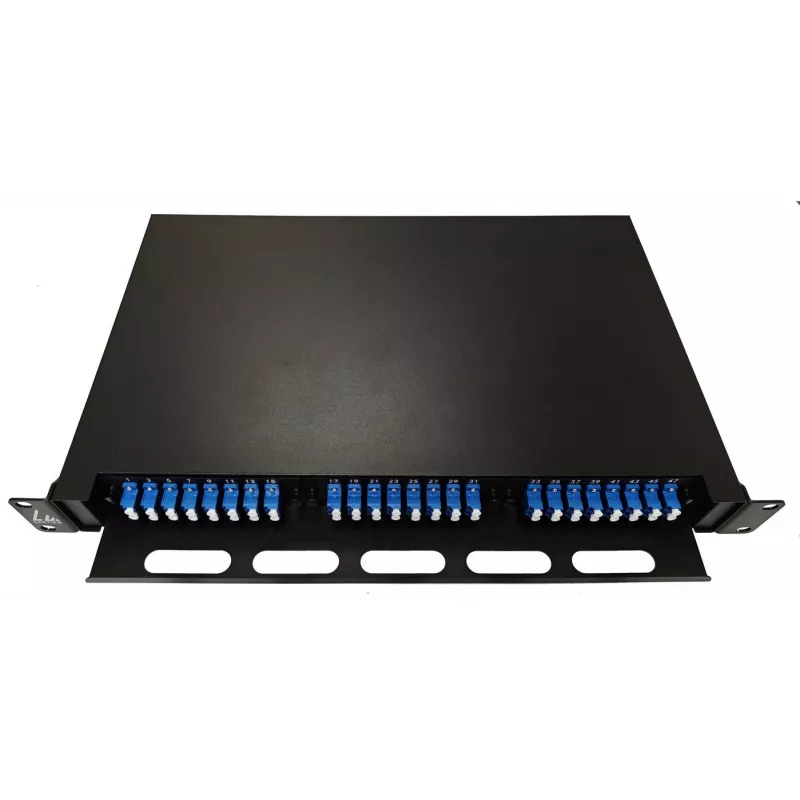

Lanview LVO-101020 1U 19-tolline sisetingimustesse mõeldud lükandpaneel on kompaktne optiline jaotusraam (ODF), mis on loodud kiuhalduseks raamile paigaldatavates võrgupaigaldistes. See toetab 48 südamiku mahutavust 24 LC duplex-pordiga, on eelläidetud LC/UPC ühemoodiliste duplex-adapteritega ning varustatud LC/UPC G.657.A2 0,9 mm LSZH-patsijuhtmetega (1 m), mis on värvikoodiga hõlpsaks tuvastamiseks.

Eelised

Väljatõmmatav disain võimaldab hõlpsat juurdepääsu sisemistele ühendustele paigaldamiseks ja hoolduseks ilma kogu seadet raamilt eemaldamata. Eelläidetud LC/UPC adapterid ja tehases lõpetatud G.657.A2 patsijuhtmed vähendavad kohapealse lõpetamise aega ja tagavad ühtlase ühemoodilise jõudluse. LSZH-kate parandab ohutust sisetingimustes, piirates tulekahju korral ohtlikku suitsu ja halogeeniheitmeid.

Sobib järgmisteks rakendusteks

• Andmekeskuse raami kiuhaldus
• Telekomi- ja keskjaama jaotus
• Ettevõtte võrgukapid
• FTTx ja magistraalvõrgu kiupaneelid

Peamised spetsifikatsioonid

• Vormitegur: 1U, 19-tolline raamile paigaldatav lükandpaneel
• Mahutavus: 48 südamikku (24 LC duplex-porti)
• Adapteri tüüp: LC/UPC ühemoodiline duplex, täielikult laetud
• Patsijuhtmed: LC/UPC, G.657.A2, 0,9 mm, 1 m pikkus, LSZH, värvikoodiga
• Disaini omadus: Väljatõmmatav sahtel hõlpsaks juurdepääsuks
• Bränd: Lanview, MPN: LVO-101020, EAN: 5715063809358

Kasutusjuhend

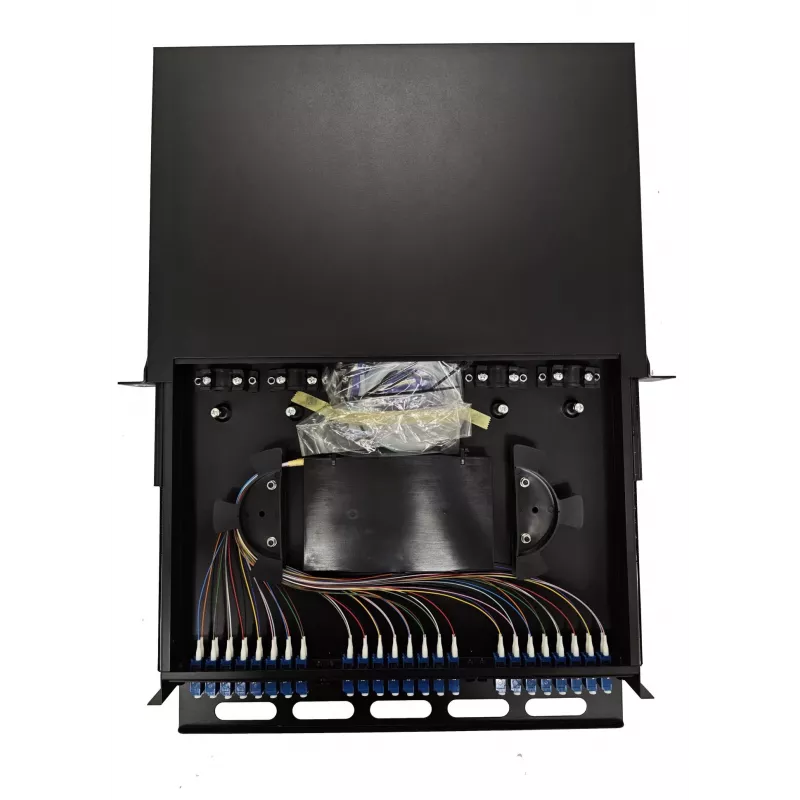

Paigaldage paneel standardsesse 19-tollisesse raamisse, hõivates 1U ruumi. Tõmmake väljatõmmatav sahtel välja, et pääseda juurde sisemistele adapteritele ja patsijuhtmetele. Suunake sissetulevad kiukaablid ühenduspunktidesse või paikamiskaablid LC/UPC adapteritesse, seejärel kinnitage kiud ja hallake üleliigset kaablit salves, et säilitada painderaadius ja korraldus. Sulgege sahtel pärast töö lõpetamist.

Soovitused

Käsitsege patsijuhtmeid ja konnektoreid ettevaatlikult, et vältida saastumist või paindumist alla minimaalse raadiuse. Kasutage kiudude puhastusvahendeid enne konnektorite ühendamist ning järgige standardseid optilise kiu ohutusprotseduure ODF-i paigaldamisel ja hooldamisel.
