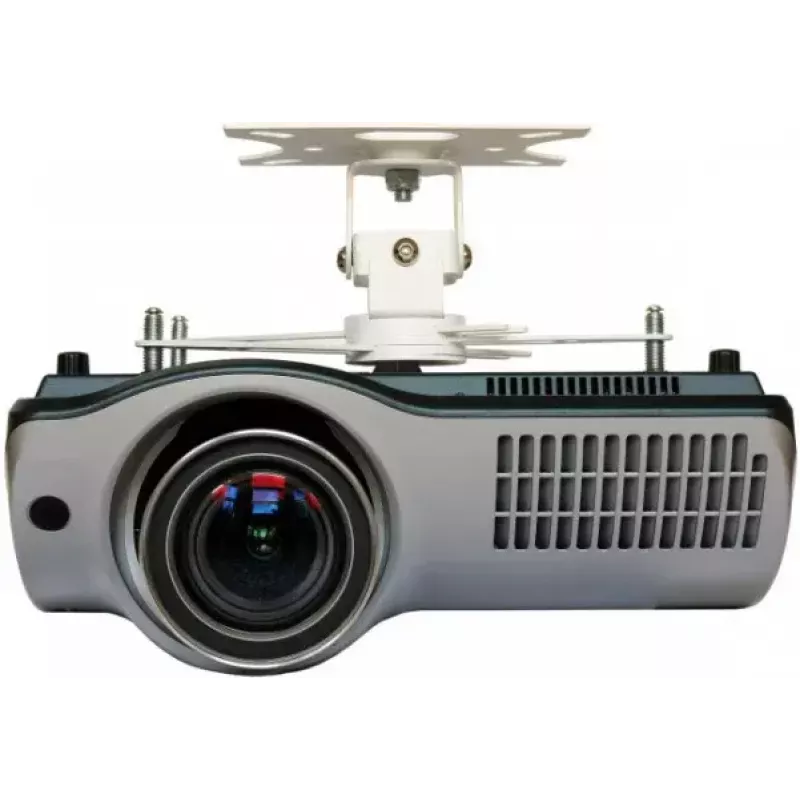

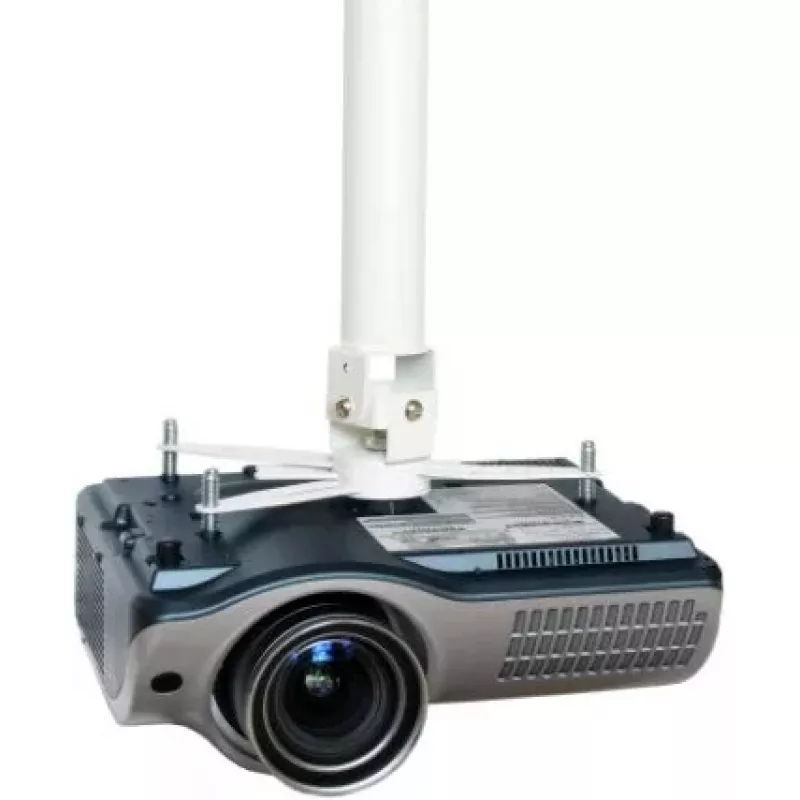

Laealus TM-1200

Vision TM-1200 laealus on universaalne projektori laekinnitusklamber, mis on mõeldud enamiku video-/andmeprojektorite kinnitamiseks lakke. Sellel on fikseeritud 1,1 m mast, mida saab kohapeal vajaliku pikkuse saavutamiseks lõigata, valge viimistlus, mis sulandub tavaliste lagedega, ning kaasasolev turvarihm. Kinnitusklambri maksimaalne soovitatav ohutu töökoormus on 20 kg ning sellel on kaablisõbralik disain tagamaks takistusteta juurdepääs suuremahulistele pistikutele.

Eelised

Fikseeritud masti konstruktsioon tagab suure jäikuse, võimaldades samal ajal pärast lõikamist lõpmatult muudetavat pikkust. Ohutuse tagamiseks on kaasas kukkumist peatav turvarihm. Nelja poldi läbivoolusüsteem säilitab selge kaabli juurdepääsu isegi suurte VGA-pistikute korral. Kiirkinnitusdetailide asemel kasutatakse turvapolte, et vähendada volitamata muutmise ohtu. Kaldlagede jaoks võimaldab kallutusmehhanism kuni 90° reguleerimist. Ripplagedesse paigaldamisel on korraliku välimuse tagamiseks kaasas viimistluskett (TM-1200).

Sobib

• Video- või andmeprojektorite kinnitamiseks tasastele lagedele
• Paigaldustele, kus on vaja ripplagedes viimistletud viimistlust
• Kaldlagedega ruumidesse, kus on vaja kallutus- või noolkonfiguratsioone
• Kodukino ja professionaalsetesse AV-paigaldistesse projektoritega kuni 20 kg

Peamised tehnilised andmed

• Mudel: Vision TM-1200
• Kinnitusviis: Lagi
• Masti pikkus (tarnitav): 1,1 m (kohapeal mõõtu lõigatav)
• Maksimaalne soovitatav ohutu töökoormus (SWL): 20 kg
• Värv: Valge
• Sisaldab: turvarihm, mutrivõti, pin-kuuskantvõti, puurimismall, valik kruvisid, TM-1200 viimistluskett
• Kallutusmehhanism: kuni 90° kaldlagede jaoks

Kuidas kasutada

Mõõtke ja märkige vajalik masti pikkus, seejärel lõigake tarnitud 1,1 m mast, kasutades 2" torulõikurit vahemikuga 6–67 mm (ei ole kaasas). Kasutage kaasasolevat puurimismalli, et puurida masti 9 mm augud kinnitusriistvara jaoks. Kinnitage laeplaat konstruktsiooni külge vastavalt kohalikele ehitus- ja ohutusnõuetele, monteerige läbivoolava neljapoldi süsteem, et jätta kaablitee vabaks, ja kinnitage mast. Reguleerige klambriharud vastavusse projektori keermestatud sisestustega, paigaldage sobiv kruvi kaasasolevast valikust ja pingutage kaasasoleva mutrivõtme ja pin-kuuskantvõtmega. Kinnitage turvarihm teisese kinnitusena. Ripplagedesse paigaldamisel kinnitage viimistletud välimuse saamiseks TM-1200 viimistluskett.

Soovitused

Kasutage kinnitusklambrit ainult soovitatud 20 kg SWL piires, järgige lae kinnitusdetailide paigaldamisel kohalikke standardeid ja kandke masti lõikamisel ja paigaldamisel sobivat turvavarustust. Torulõikur ja metallist lõikeketas ei ole kaasas; hankige need oma ehitusmaterjalide tarnijalt. Suurima stabiilsuse tagamiseks eelistage kergete materjalide asemel tugevaid lae kinnitusdetailid.
