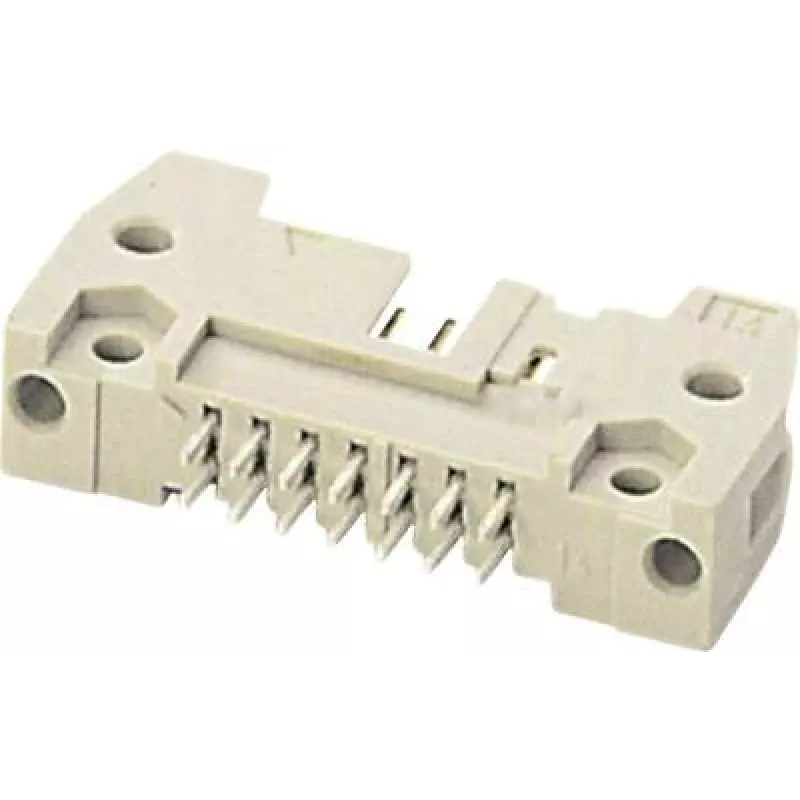

Kontaktriba (messerleiste) Harting SEK 09 18 550 50 poolust, 2 rida

Harting SEK kontaktriba (messerleiste) mudel 50 poolusega 2 reas pakub kompaktset mitmekontaktset liidest elektripistikühenduste koostudele ja kaablijuhistikele. Mõeldud süsteemiintegratsiooniks ja remonditöödeks, pakub see kontaktriba standardset formaati signaali- ja väikese võimsusega jaotuseks kompaktsetes korpustes ja pistikukorpustes. Kaherealine 50-pooluseline paigutus koondab mitu juhti ühes moodulis, lihtsustades juhtmestikku ja vähendades koostu jalajälge.

Eelised

Kaherealine konfiguratsioon võimaldab suurt kontaktitihedust, säilitades samas ahelate selge eraldatuse. Selle jäik kontaktipaigutus toetab stabiilset ühendust ja usaldusväärseid elektriühendusi korduvates ühendamis-/lahtiühendamistsüklites. Kontaktriba ühildub levinud Harting SEK korpuste ja kinnitusvõimalustega, võimaldades lihtsat integreerimist olemasolevatesse pistikusüsteemidesse. Selle konstruktsioon sobib kasutamiseks kitsastes ruumides, kus on vaja mitmekontaktset lahendust ilma ulatusliku kaabelduseta.

Sobib

• Integreerimine elektripistikühenduste koostudesse ja pistikukorpustesse
• Mitmepooluseliste kontaktmoodulite parandamine ja asendamine kaablijuhistikestes
• Signaalijaotus ja väikese võimsusega ühendused juhtpaneelides ja tööstusseadmetes
• Kompaktsed süsteemid, kus on vaja ruumisäästlikke mitmekontaktseid lahendusi

Peamised tehnilised andmed

• Kontaktide arv: 50 poolust paigutatuna 2 ritta
• Konfiguratsioon: kaherealine kompaktne kontaktriba
• Kasutus: mitmekontaktne liides signaali- ja väikese võimsusega ahelatele
• Kinnitus: mõeldud sisestamiseks ühilduvatesse pistikukorpustesse ja raamidesse
• Mehaaniline: jäik kontaktikandja stabiilseks ühendamiseks ja korduvaks kasutamiseks

Kasutamine

Paigaldage kontaktriba, joondades kaherealine kontaktikandja ühilduva pistikukorpuse või raamiga, seejärel suruge see oma kohale, kuni kontaktid kindlalt kinnituvad. Veenduge õiges orientatsioonis, sobitades tihvtide mustri ühilduva vastasosaga. Kaablijuhistikestesse koostamiseks lõpetage juhtmed või pressige kontaktid vastavalt juhistiku konstruktsioonile ja kontrollige iga kontakti järjepidevust enne lõplikku paigaldamist. Asendamise ajal lülitage seadmed välja ja dokumenteerige juhtmestiku asukohad, et säilitada õige ahelate kaardistus.

Soovitused

Kontrollige ühilduvust soovitud Harting SEK korpusega ja veenduge kontaktide joondamises enne pinge rakendamist. Kasutage sisestamiseks ja eemaldamiseks sobivaid tööriistu, et vältida kontaktide deformeerimist. Järgige standardseid elektrostaatilise laengu (ESD) ettevaatusabinõusid ja kaitske kontaktriba söövitava keskkonna eest, et säilitada usaldusväärne elektriline jõudlus.
