Konsoolipikendaja DeLOCK 63934

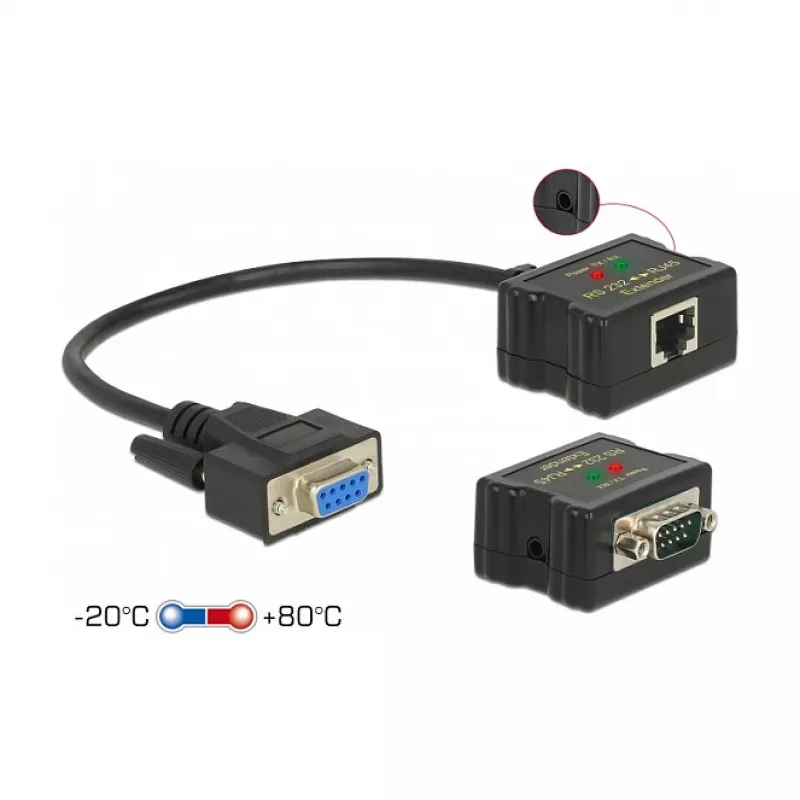

DeLOCK 63934 konsoolipikendaja on RS-232 pikenduskomplekt kahe muunduri ja RJ45-pistikuga, mis võimaldab kahesuunalist, operatsioonisüsteemist sõltumatut jadaandmete edastamist pikkade vahemaade taha. Kasutades diferentsiaalülekande tehnoloogiat ja iga muunduri jaoks eraldi toiteallikaid, vähendab see välistest häiretest ja maanduspotentsiaalide erinevustest põhjustatud vigu. Kompaktsed mustad seadmed mõõtmetega 43 mm × 47 mm × 24 mm toetavad andmeedastust kiirusel kuni 0,4608 Mbit/s kuni 1200 m kaablipikkuste korral, sobides skannerite, mõõteriistade, masinate, arvutite ja asjade interneti seadmete ühendamiseks.

Eelised

Pikendaja tagab stabiilse pikamaa RS-232 side, kombineerides diferentsiaalsignaali edastamise iga muunduri sõltumatu toitega, et säilitada signaali terviklikkus. Selle kahesuunaline töö ja OS-sõltumatus võimaldavad lihtsat integreerimist erinevatesse süsteemidesse. Väike jalajälg ja vahelduvvoolu toitesisend (100–240 V, 50–60 Hz) muudavad selle kohandatavaks erinevatesse paigalduskeskkondadesse.

Sobib

• Jadaühenduste pikendamiseks vöötkoodiskannerite ja sildiprinterite jaoks
• Mõõteriistade ja laboriseadmete ühendamiseks pika vahemaa taha
• Tööstuslike masinate ja kontrollerite ühendamiseks hostarvutitega
• Kaug-asjade interneti seadmete integreerimiseks RS-232 liidestega

Peamised spetsifikatsioonid

• Mudel: DeLOCK 63934
• Liides: RS-232 RJ45 kaabeldusega
• Andmeedastuskiirus: 0,4608 Mbit/s
• Maksimaalne kaabli pikkus: kuni 1200 m

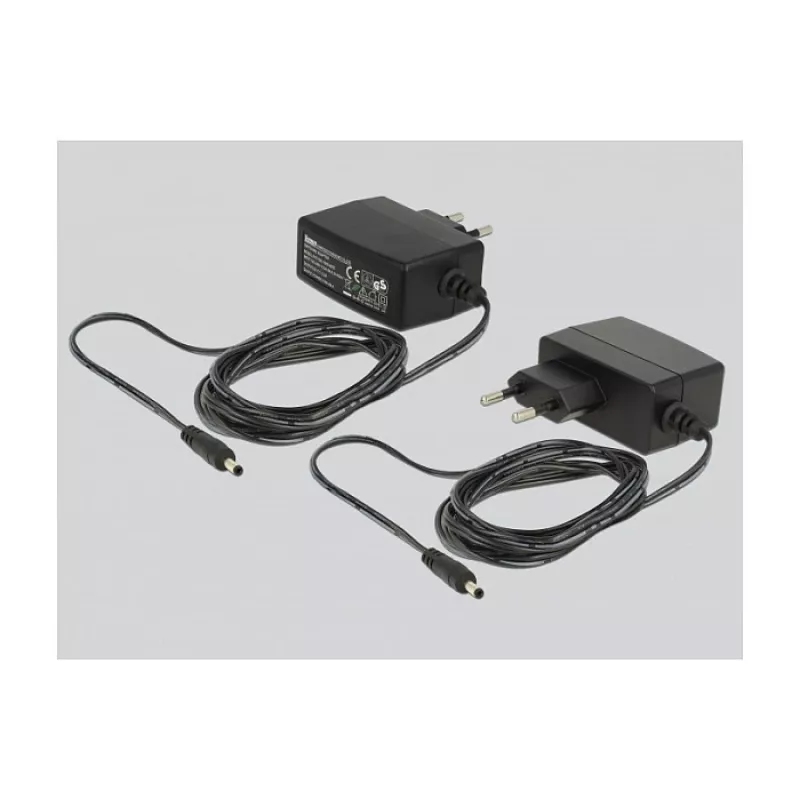

• Toide: Vahelduvvool 100–240 V, 50–60 Hz (sisend muunduritele)
• Mõõtmed (L × S × K): 43 × 47 × 24 mm
• Kaal: 0,07 kg
• Värvus: Must

Kasutamine

Paigaldage üks muundur RS-232 ühenduse mõlemasse otsa ja ühendage seadmed, kasutades standardseid RJ45 kaableid, mis on hinnatud pikamaa diferentsiaalülekandeks. Andke vahelduvvoolu toide mõlemale muundurile (100–240 V, 50–60 Hz). Kontrollige seadmete TX/RX ühendusi ja seadistage jadapordi parameetrid (edastuskiirus, paarsus, stoppbitid) ühendatud seadmetel, et need vastaksid suhtlevatele seadmetele. Pärast käivitamist jälgige sidet ja vajadusel reguleerige juhtmestikku või jadaseadeid.

Soovitused

Usaldusväärse pikendatud side tagamiseks kasutage kvaliteetset varjestatud keerdpaarkaablit ja veenduge, et mõlemal muunduril on stabiilne vahelduvvoolu toide. Hoidke kaablikoridorid eemal tugevatest elektromagnetilistest allikatest ja kontrollige paigaldises maandust, et minimeerida häireid ja säilitada signaali terviklikkus.
