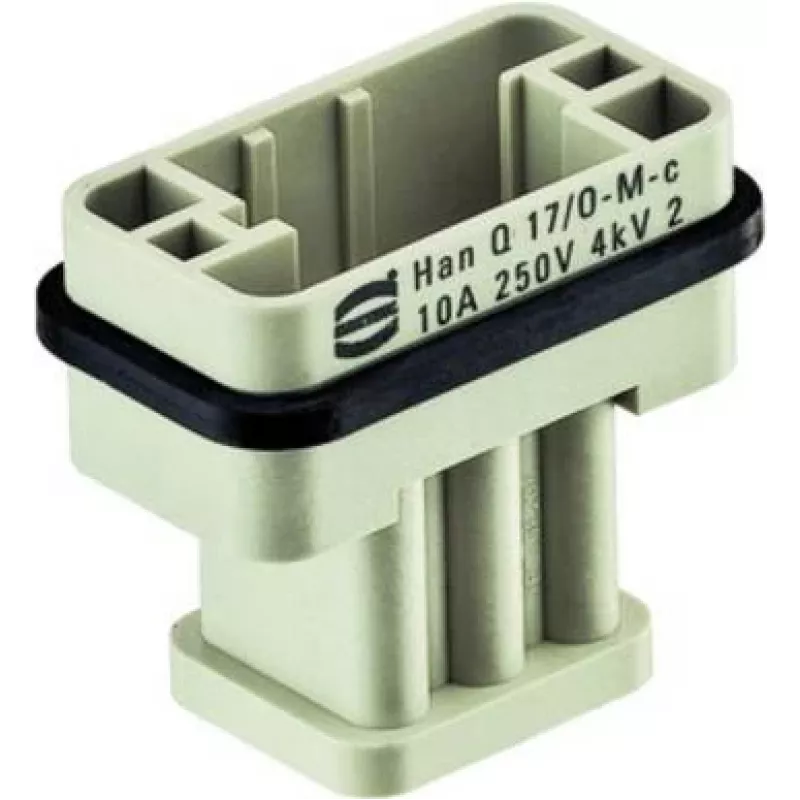

Konnektor Harting Han Q 17/0-M-c 10A 09120173001 – paneelile paigaldatav ristkülikukujuline tööstuskontakt

Hartingi konnektor Han Q 17/0-M-c 10A on ristkülikukujuline paneelile paigaldatav tööstuskontakt, mis on mõeldud turvalisteks elektriühendusteks masinates, juhtkappides ja tööstusseadmetes. Toode kasutab modulaarset Han Q korpuse formaati, et pakkuda mehaanilist kaitset ja lihtsat paneelile paigaldamist. Nimivooluga 10 A sobib see väikese võimsusega signaali- ja toiteühenduste jaoks, kus on vaja kompaktset ja tugevat liidest.

Eelised

Han Q 17/0-M-c 10A pakub kompaktset ristkülikukujulist disaini, mis lihtsustab integreerimist juhtpaneelidesse ja masinakorpustesse, säilitades samal ajal mehaanilise stabiilsuse. Selle paneelile paigaldatav konfiguratsioon tagab usaldusväärse ühenduse ja fikseeritud paigaldusasendi, et vähendada juhtmestiku pinget. Konnektor on mõeldud tööstuskeskkondadesse ja toetab korduvaid ühendustsükleid ning turvalist elektrikontakti signaali- ja madalpinge toiteliinide jaoks.

Peamised spetsifikatsioonid

• Konnektori tüüp: ristkülikukujuline paneelile paigaldatav tööstuskontakt
• Korpuse formaat: modulaarne Han Q ristkülikukujuline korpus
• Nimivool: 10 A kontakti kohta
• Kasutus: toite- ja signaaliühendused tööstusseadmetes
• Paigaldus: paneelile kinnitatav turvaliseks fikseeritud paigalduseks
• Kontaktide paigutus: üherealine modulaarne kontaktide paigutus (konfigureeritud madalpinge ühenduste jaoks)

Kasutamine

Valmistage ette paneeli väljalõige vastavalt korpuse mõõtmetele ja kinnitage Han Q 17/0-M-c 10A konnektor paneeli külge sobivate kruvide või klambritega. Ühendage juhtmed kontaktidega vastavalt kehtivatele juhtmestiku standarditele, tagades õiged juhtmete ristlõiked 10 A nimivoolu jaoks. Ühendage konnektor vastava välipoolse osaga, veendudes, et lukustus- või riivistusmehhanismid haakuvad täielikult, tagades mehaanilise kinnituse ja korrektse elektrikontakti.

Soovitused

Veenduge, et juhtmete suurused, pingutusmomendid ja keskkonnatihendid vastavad paigaldusnõuetele. Usaldusväärse pikaajalise töö tagamiseks kontrollige kontakte ja kinnitust perioodiliselt ning vahetage kontaktid välja, kui ilmnevad kulumise või korrosiooni märgid. Kasutage ühilduvaid Han Q vastasosi ja paigaldustarvikuid, mis on mõeldud ristkülikukujulistele paneelikorpustele, et säilitada mehaaniline ja elektriline terviklikkus.
