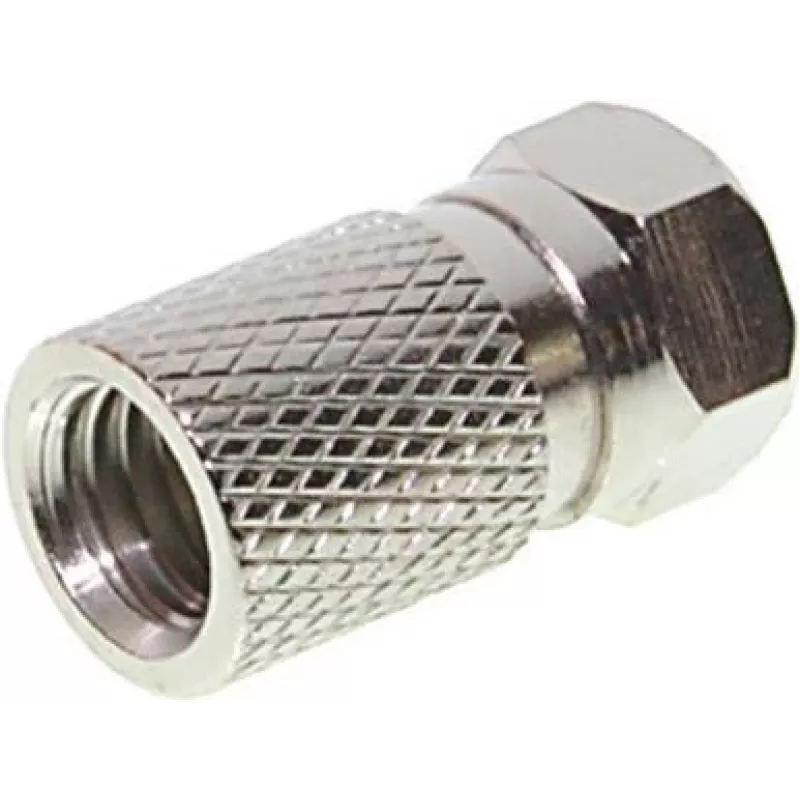

Koaksiaalühendus F-tüüp ShiverPeaks BS85012-R

ShiverPeaks BS85012-R on kvaliteetne F-tüüpi koaksiaalühendus, mis on loodud usaldusväärseks signaaliedastuseks kodu- ja professionaalsetes AV-paigaldistes. See ühes tükis ühendus on F-tüüpi isasliidesega, välisläbimõõduga 7,5 mm, ning on mõeldud ühendamiseks tavaliste koaksiaalkaablite ja seadmetega. See on ette nähtud kasutamiseks kohtades, kus on vaja stabiilseid raadiosagedusühendusi, pakkudes kompaktset ja hooldatavat lahendust kaabeldustöödeks.

Eelised

See F-tüüpi koaksiaalühendus tagab korraliku paigaldamise korral järjepideva elektrilise kontakti ja väikese signaalikadu. Selle isasdisain ja 7,5 mm läbimõõt tagavad ühilduvuse tavaliste koaksiaalkaablikomplektide ja tarbija RF-seadmetega. Ühe ühikuna tarnitav ühendus sobib üksikuteks parandusteks, uuendusteks või uute kaabliotste paigaldamiseks, võimaldades sihipärast asendamist ilma üleliigsete osadeta. Ühenduse konstruktsioon toetab vastupidavat mehaanilist ja elektrilist jõudlust tavakasutuses.

Sobib

• Koaksiaalkaablite ühendamiseks digibokside, satelliitvastuvõtjate ja TV-tuuneritega
• Koaksiaalkaablisüsteemide parandamiseks või otsastamiseks elamu- või väiksemates äripaigaldistes
• Olemasolevate kaablite või adapterite kahjustatud F-tüüpi isasotsakute asendamiseks

Peamised tehnilised andmed

• Ühenduse tüüp: F-tüüp, isane
• Välisläbimõõt: 7,5 mm
• Kogus: 1 tk pakendis
• Kasutus: RF/koaksiaalsed signaaliühendused
• Ühilduvus: standardsed koaksiaalkaablikomplektid ja F-tüüpi emaspesad

Kasutusjuhend

Valmistage koaksiaalkaabel ette, eemaldades väliskesta, varjestuspunutise ja dielektriku vastavalt F-tüüpi isasotsakuga nõutavatele mõõtmetele. Libistage ühendus kaabli otsa, veendudes, et keskjuhik on isasotsaku kaudu õigesti paigutatud ja punutis loob kindla kontakti ühenduse korpusega. Pingutage või krimpsutage vastavalt ühenduse konstruktsioonile ja kaablitootja soovitatud paigaldustööriistadele. Pärast kokkupanekut kontrollige mehaanilise kinnituse kindlust ja katsetage RF-signaali sobiva seadmega, et kinnitada õiget edastust.

Soovitused

Kasutage ühendust ainult ühilduvate koaksiaalkaablitüüpidega ja järgige tavalisi kaabli ettevalmistamise protseduure. Vältige üle pingutamist ja veenduge, et keskjuhik on sirge ja lühisteta, et säilitada optimaalne signaalikvaliteet. Ilmastikukindlust nõudvate paigaldiste puhul kasutage sobivaid tihendus- või ilmastikukindlaid korpusi.
