Koaksiaalpistik N-tüüpi DeLOCK 90018

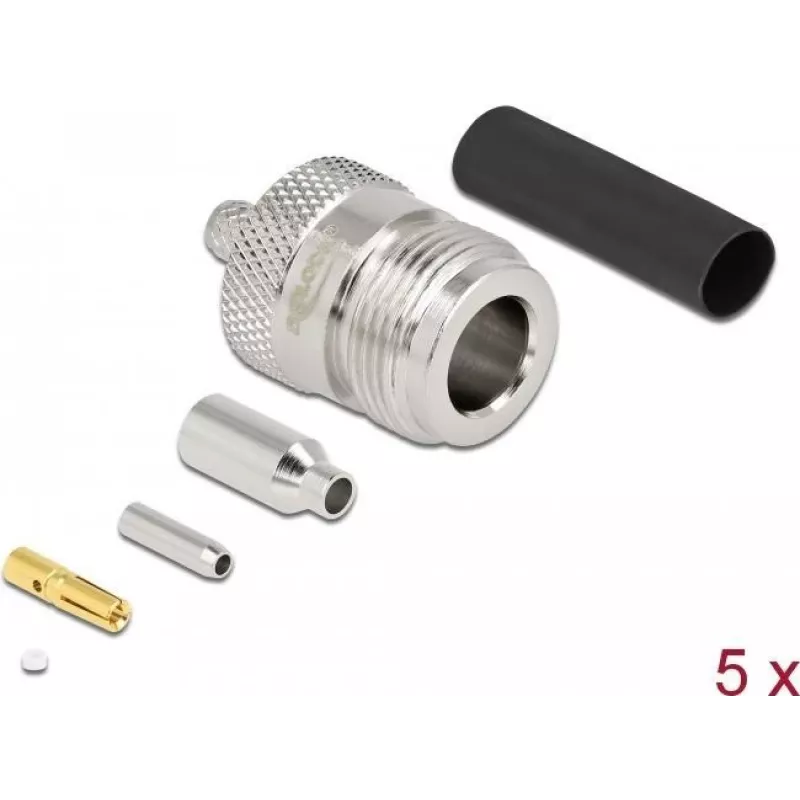

DeLOCK 90018 N-tüüpi koaksiaalpistik on mõeldud raadiosageduslikele (RF) rakendustele iseloomuliku takistusega 50 Ω. Komplekti kuulub sobiv kahanev toru, sellel kompaktsel pistikul on nikeldatud kontaktid korrosioonikindluse ja usaldusväärse elektrikontakti tagamiseks. See tarnitakse polükotis, 5 tk pakendis ning sobib kasutamiseks seal, kus on vaja töökindlat keermestatud RF-ühendust.

Eelised

N-tüüpi disain tagab kindla keermestatud ühenduse, mis säilitab ühtlase takistuse. Nikeldatud kontaktid parandavad vastupidavust ja pikaajalist juhtivust. Kaasasolev kahanev toru toetab tõmbepingeleevendust ja keskkonnakaitset kaabli otsastusele. Väikesed üldmõõtmed muudavad pistiku hõlpsasti paigaldatavaks piiratud ruumiga seadistustes.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Valmistage koaksiaalkaabel ette, eemaldades isolatsiooni pistikutüübile sobiva pikkuseni, libistage kaasasolev kahanev toru üle kaabli, monteerige pistik vastavalt kaabli konstruktsioonile ja pingutage keermestatud ühendus paarituspistikuga. Pärast kokkupanekut rakendage kahanevale torule kuumust, et saavutada tõmbepingeleevendus ja kindlam viimistlus. Järgige standardseid RF-otsastustavasid, et säilitada takistus ja minimeerida peegeldusi.

Soovitused

Kasutage pistikut 50 Ω koaksiaalkaablitega ning veenduge, et kasutatakse õigeid eemaldus- ja monteerimistööriistu. Vältige keermestatud ühenduse ülepingutamist ja pärast paigaldamist kontrollige ühendusi sobiva RF-testseadmega.
