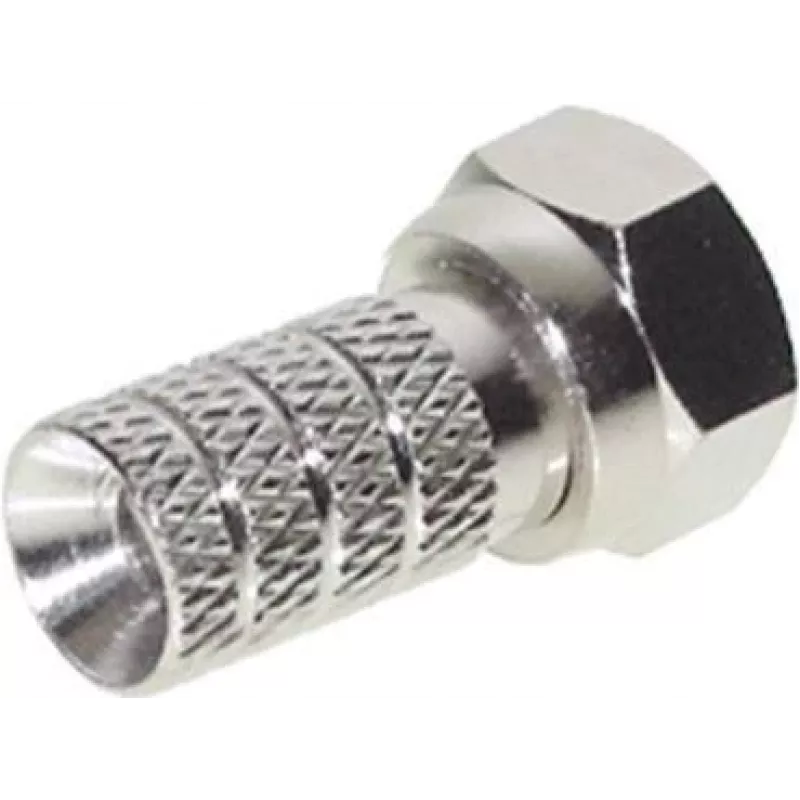

Koaksiaalpistik F-tüüpi ShiverPeaks BS85002-A

ShiverPeaks BS85002-A koaksiaalpistik F-tüüpi on üksik, isane 4 mm pistik, mis on loodud turvaliste ja järjepidevate ühenduste tagamiseks televisiooni- ja satelliidipaigaldistes. Toodetud pakkuma usaldusväärset signaaliedastust, sobib see F-tüüpi pistik koaksiaalkaablite otsastamiseks, kus on vaja kompaktset isast liidest. Toodet müüakse eraldi ja see on mõeldud rakendustele, mis nõuavad lihtsat, töökindlat mehaanilist ja elektrilist ühendust.

Eelised

See F-tüüpi pistik pakub stabiilset kontakti ja väikest signaalikadu tänu 4 mm isasele kontaktviigule, mis joondub tavaliste koaksiaalkaablite südamikega. Pistik on konstrueeritud vastupidavust silmas pidades, võimaldades korduvat kokku- ja lahtiühendamist, säilitades samal ajal elektrilise järjepidevuse. Selle kompaktne kuju lihtsustab paigaldamist kitsastes kohtades ja seinaplaatidele või seadmetele, mis aktsepteerivad standardseid F-tüüpi isasühendusi.

Peamised spetsifikatsioonid

• Pistiku tüüp: F-tüüp, isane
• Keskviigu läbimõõt: 4 mm
• Müüdav: üksik ühik
• Ühilduvus: standardsed koaksiaalkaablid, mida kasutatakse televisiooni- ja satelliidisignaalide jaoks
• Tüüpilised rakendused: signaali edastamine raadiosagedus-, televisiooni- ja satelliidirakendustes

Kasutusjuhend

Valmistage koaksiaalkaabel ette, eemaldades väliskesta, punutise ja dielektriku vastavalt pistiku paigaldusnõuetele, et paljastada juhe. Sisestage kaabel nii, et keskjuht joonduks 4 mm isase viiguga, ning veenduge, et punutis loob kindla kontakti pistiku korpusega. Pingutage või pressige pistikut vastavalt valitud koostemeetodi juhistele, seejärel kontrollige ühendust järjepidevuse ja signaali kvaliteedi osas enne lõplikku paigaldamist.

Soovitused

Kasutage kaabli ettevalmistamisel ja pistiku paigaldamisel sobivaid kaablikoorimise tööriistu ning järgige ohutuspõhimõtteid. Parima signaaliedastuse tagamiseks vältige kaabli liigset painutamist või pingutamist ühenduskoha lähedal ning kontrollige enne paigaldamist ühilduvust vastuvõtva seadme või seinaplaadiga.
