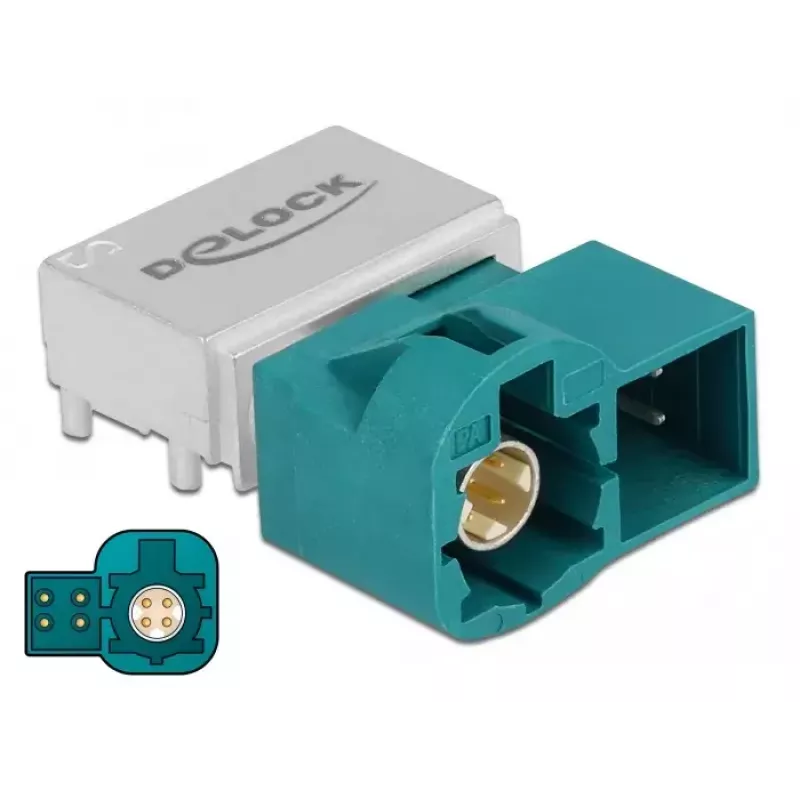

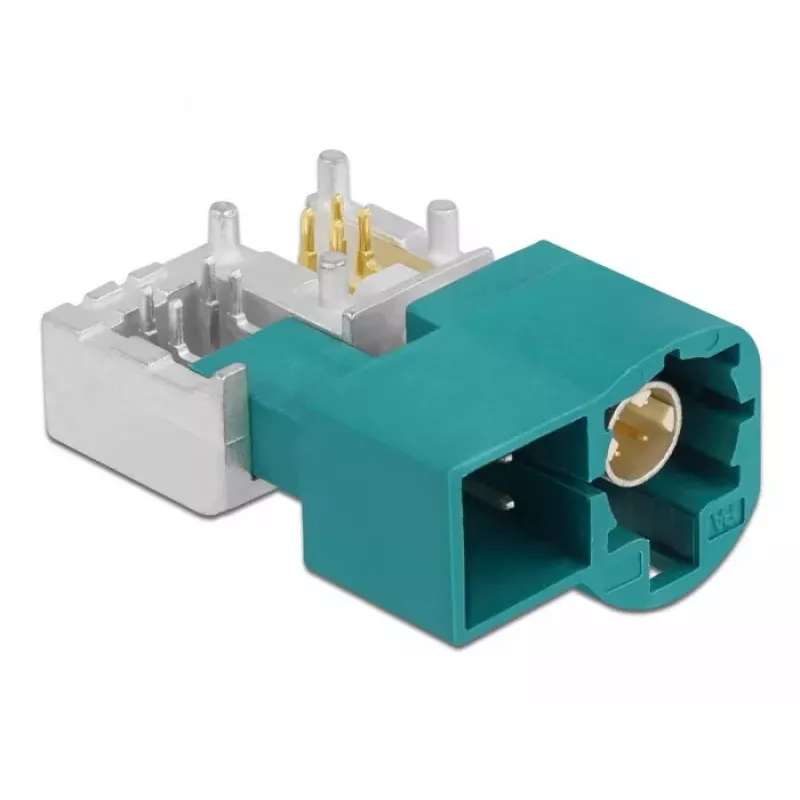

Koaksiaalpistik DeLOCK 90359

DeLOCK 90359 koaksiaalpistik on isane HSD Z-pistik 90° nurga all, mis on mõeldud sõidukite ja muude kompaktsete paigaldiste elektri- ja elektroonikakomponentide ühendusteks. See sisaldab nelja täiendavat toitepolti, mis rakendavad Power over HSD (PoH) funktsiooni – Rosenbergeri kontseptsiooni, mis edastab toidet eraldi juhtmetel koos andmesignaaliga, et varustada kaameraid, ekraane või sarnaseid lõppseadmeid. Pistmik on kompaktne (21 mm lai, 28 mm sügav, 14 mm kõrge) ja tarnitakse ühe ühikuna polükotis.

Eelised

Nurgeline isane HSD Z-pistik säästab ruumi kitsastes montaažides ja võimaldab usaldusväärset koaksiaalsignaali edastust. Sisseehitatud +4 toitekontakti toetavad PoH-d, et kaugtoite abil varustada perifeerseid seadmeid ilma eraldi toitekaabliteta. Selle kompaktsed mõõtmed ja tööstusstandardile vastav vormitegur lihtsustavad integreerimist sõidukite elektroonikasse ja kompaktsetesse seadmetesse.

Sobib

Peamised tehnilised andmed

Kasutamine

Joondage isane HSD Z-pistik vastava emase HSD-pesaga ja sisestage õige nurga all, kuni pistik täielikult kohale istub. Veenduge, et ühendatavad pistikud ühilduksid PoH-ga, kui kaugtoide on vajalik. Kinnitage pistik ja kaabli tõmbetõkesti vastavalt paigalduskeskkonnale ja sõiduki tootja juhistele. Andme- ja toitejuhtmete integreerimisel järgige standardseid juhtmestiku- ja maandustavasid.

Soovitused

Kasutage pistikut koos ühilduvate HSD-pesade ja seadmetega, mis on mõeldud Power over HSD jaoks. Enne PoH lubamist kontrollige lõppseadme pinge- ja voolunõudeid. Vältige liigset mehaanilist pinget ja kaitske ühendust vajadusel saasteainete ja niiskuse eest.
