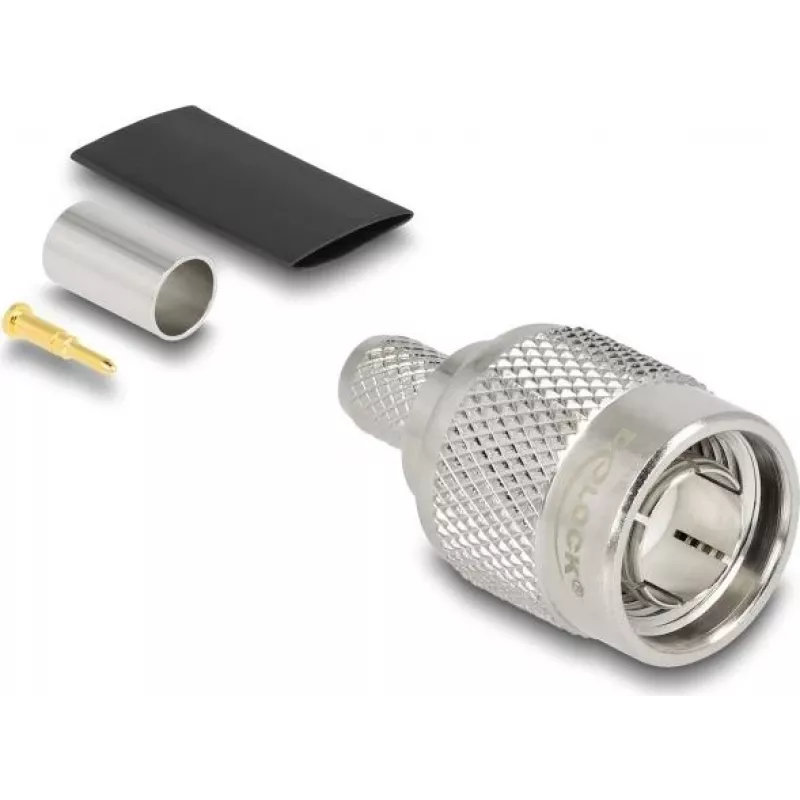

Koaksiaalne presspistik DELOCK TNC RG-59 jaoks koos kahaneva termokahaneva ümbrisega 91776

DELOCK TNC presspistik RG-59 jaoks koos kahaneva termokahaneva ümbrisega on koaksiaalpistik, mis on loodud usaldusväärseks video- ja raadiosagedussignaali edastamiseks. See TNC-pistik pakub sisejuhile press-tüüpi otsastamist ja kindlat ühendust punutisega, samas kui integreeritud termokahanev ümbris parandab mehaanilist tõmbevähendust ja pakub algkaitset keskkonnamõjude eest. Kompaktne metallkorpus ja keermega ühendus tagavad stabiilse, vibratsioonikindla ühenduse TNC-pesadega, mida tavaliselt kasutatakse CCTV, videolevi ja raadiosagedusrakendustes.

Eelised

Pistik ühendab press-otsastust ja integreeritud termokahanevat ümbrist, et lihtsustada kokkupanekut ja suurendada ühenduse vastupidavust. Selle keermega TNC-liides tagab turvalise mehaanilise ja elektrilise ühenduse, mis vähendab signaali kadu ja soovimatuid katkestusi. Disain sobib välipaigaldisteks ja plaatimiseks seadmekappides või välistingimustes korpustes, kui see on ühendatud sobiva kaabli suunamise ja tihendamisega.

Sobib

Peamised tehnilised andmed

Kasutamine

Eemaldage RG-59 kaablilt juhtmed soovitatud pikkusteni keskjuhile, dielektrikule ja välimisele punutisele vastavalt pistiku kokkupanekujuhistele. Libistage termokahanev ümbris enne pistiku paigaldamist üle kaabli. Sisestage keskjuhe kontakttappi ja teostage ettenähtud pressimisoperatsioon juhile ja ferriidile, et kinnitada punutis. Asetage termokahanev ümbris üle liite ja rakendage ühtlaselt soojust, kuni see tõmbub kokku ja annab tiheda ümbruse kaabli ja pistiku korpuse ümber. Kontrollige enne lõplikku paigaldust mehaanilist stabiilsust ja pidevust sobivate tööriistadega.

Soovitused

Kasutage RG-59 jaoks õige suurusega pressimistööriista ja stantsi, et tagada usaldusväärne elektrikontakt. Välistingimustes või niisketes keskkondades kasutamisel täiendage termokahanevat ümbrist täiendavate tihendusmeetoditega, nagu liimiga kaetud termokahanev või ilmastikukindel teip, ja veenduge, et pistikud oleksid paigaldatud korraliku tõmbevähendusega, et vältida kaabli väsimist.
