Koaksiaalkonnektor Microconnect BNC-HDSDI-PLUG BNC HDSDI pistik

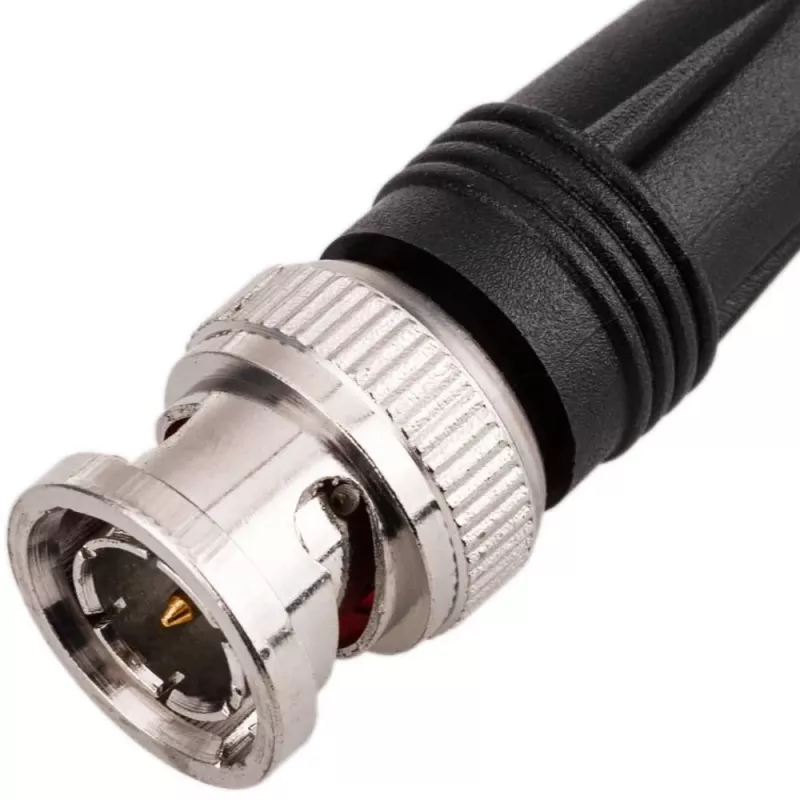

MicroConnect BNC-HDSDI-PLUG on kvaliteetne BNC 12G isane pressitav konnektor, mis on mõeldud HD-SDI koaksiaalseks rakenduseks. See tagab usaldusväärse signaaliedastuse professionaalsetele videoseadmetele ning sobib nii stuudio- kui ka välikasutuseks tänu oma tugevale konstruktsioonile ja vastupidavatele materjalidele.

Eelised

See BNC 12G isane pressitav konnektor pakub stabiilset kõrglahutusega signaaliedastust väikese kaoga ja hea varjestusega. Konnektor on ehitatud korduvkasutuseks professionaalsetes keskkondades ning ühildub standardsete HD-SDI kaabeldusformaatidega. Selle pressitav ühendusviis tagab kindla mehaanilise ja elektrilise ühenduse.

Sobib

• Professionaalsed videokaamerad ja HD-SDI monitorid
• Ringhäälingu ja stuudio signaalimarsruutimine
• Välitootmine ja ENG/EFP seadistused
• Koaksiaalse HD-SDI kaabelduse paigaldamine ja remont

Peamised tehnilised andmed

• Tüüp: BNC 12G isane pressitav konnektor
• Mudel: MicroConnect BNC-HDSDI-PLUG (MPN: BNC-HDSDI-PLUG)
• Rakendus: HD-SDI koaksiaalne signaaliedastus
• EAN: 5715063475416

Kasutusjuhised

Valmistage koaksiaalkaabel ette, eemaldades välimise mantli, punutise, dielektriku ja sisejuhi soovitatud pikkustele pressitava konnektori jaoks. Sisestage kaabel konnektori korpusesse nii, et keskjuht asetseb kontaktnõelal ja punutis puutub kokku korpusega. Kasutage sobivat pressimistööriista ja stantsi konnektori suurusele, et pressida ümbris ja kinnitada koost. Pärast pressimist kontrollige elektrilist pidevust ja mehaanilist stabiilsust.

Soovitused

Kasutage konnektorit HD-SDI süsteemidele määratud kaablitüüpide ja impedantsidega (tavaliselt 75 Ω). Valige ühilduv pressimistööriist ja stantsid ning tehke pärast paigaldamist pidevuse/varjestuse test. Signaali terviklikkuse säilitamiseks vahetage välja konnektorid, millel on korrosiooni- või mehaanilisi kahjustusi.
