Koaksiaalkonnektor DELOCK 91787 SMB 50 Ω, 1 tk

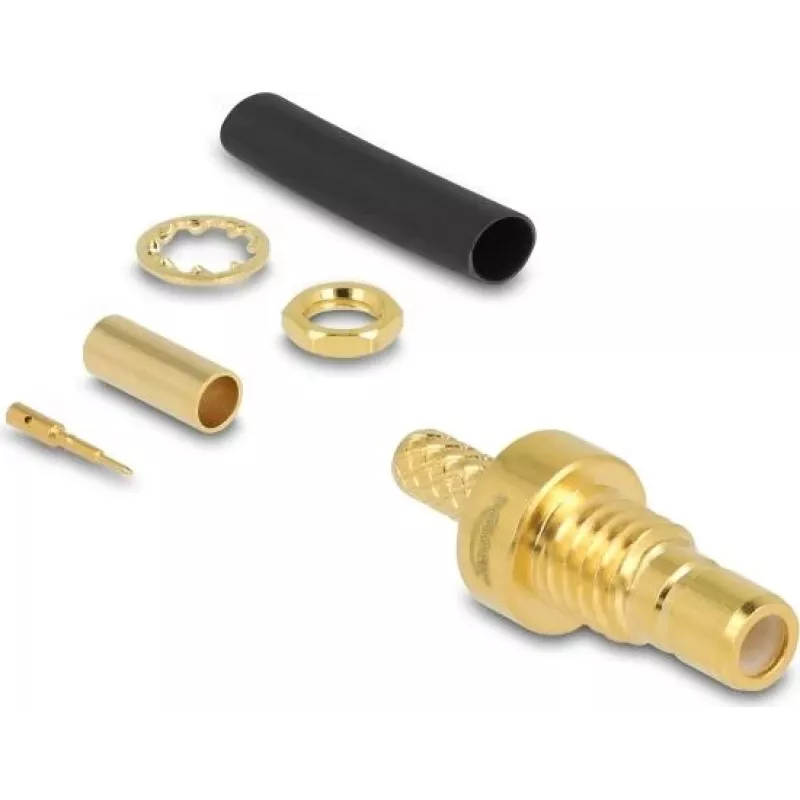

DELOCK 91787 on SMB-tüüpi koaksiaalkonnektor, mille lainetakistus on 50 Ω ja mida tarnitakse ühe tükina. See on mõeldud raadiosageduslike ja signaaliedastusrakenduste jaoks, mis nõuavad SMB-liideseid, pakkudes kompaktset ühenduslahendust mõõteseadmetele, sideseadmetele ja kaablikoostudele. Pakend sisaldab sobivat kahanevat toru tõmbetugevuse leevendamiseks ja isolatsiooniks.

Eelised

SMB-konnektor pakub kompaktset 50 Ω ühendust kullatud kontaktidega, mis tagavad usaldusväärse signaaliedastuse ja korrosioonikindluse. Tarnitakse ühe tükina koos kahaneva toruga, see lihtsustab paigaldamist ja parandab mehaanilist stabiilsust kaabli otsas. Selle ühilduvus RG-174 ja RG-316 tüüpi kaablitega võimaldab paindlikku kasutamist levinud koaksiaalkoostudega.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Valmistage RG-174 või RG-316 kaabel ette, eemaldades välimise kesta, punutise ja dielektriku SMB otsastuse jaoks vajalike mõõtmete järgi. Libistage kaasasolev kahanev toru kaablile enne konnektori kokkupanemist. Jootke või krimpsige keskjuhe ja kinnitage konnektori korpus vastavalt kaabli ettevalmistusele. Pärast kokkupanekut asetage kahanev toru ühenduskoha kohale ja kuumutage seda, et tagada tõmbetugevuse leevendus ja elektriisolatsioon.

Soovitused

Kasutage seda SMB-konnektorit paigaldistes, mis nõuavad kompaktset 50 Ω raadiosagedusühendust; kontrollige kaabli ühilduvust (RG-174 või RG-316) ja järgige raadiosageduslike koostude standardseid tavasid, sealhulgas korralikku jootmist/krimpsimist ja kahaneva toru kontrollitud kuumutamist isolatsioonikahjustuste vältimiseks.
