Koaksiaalkonnektor DeLOCK 65876

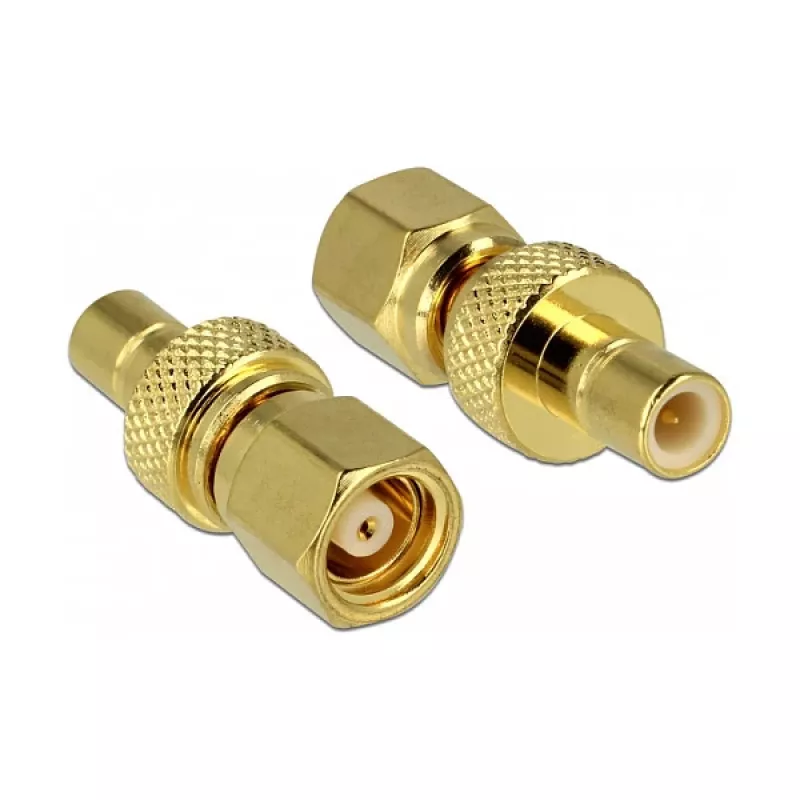

DeLOCK 65876 koaksiaalkonnektor on kompaktne adapter, mille ühes otsas on isane SMC-pistik ja teises otsas SMB-pistik, mõeldud 50 Ω rakendusteks. 22 mm sügavuse ja kuldse viimistlusega pakub see ühes tükis adapter lihtsat lahendust raadiosageduskomponentide ühendamiseks ja usaldusväärse signaaliedastuse tagamiseks elektroonikaseadmetes.

Eelised

Adapter ühendab SMC (isane) ja SMB liidesed ühes kompaktses seadmes, toetades standardset 50 Ω impedantsi. Selle 22 mm sügavus ja kuldne konstruktsioon pakuvad ruumisäästlikku ühendust korrosioonikindlate kontaktpindadega. Tarnitakse ühe tükina, sobib see hõlpsaks integreerimiseks olemasolevatesse raadiosageduskaablite ja testimisseadmete süsteemidesse.

Sobib

• SMC (isane) ühendamiseks SMB-ga raadiosagedussüsteemides
• 50 Ω testimis- ja mõõteseadmetele
• Integreerimiseks sideseadmetesse ja moodulitesse
• Prototüüpimiseks ja väikese mahuga elektroonikaprojektidesse

Peamised spetsifikatsioonid

• Pistik 1: SMC (isane)
• Pistik 2: SMB
• Impedants: 50 Ω
• Sügavus: 22 mm
• Värv: Kuldne
• Kogus: 1 tk

Kasutamine

Joondage SMC (isane) ja SMB pistikud seadmete või kaablite vastavate emaste pistikupesadega. Sisestage ja kinnitage iga ots õrnalt, et tagada kindel mehaaniline ja elektriline ühendus. Vältige liigset jõudu; adapter on ette nähtud tavaliseks pealelükkamiseks või kruvitüüpi ühendamiseks sõltuvalt vastaspistiku konstruktsioonist.

Soovitused

Kasutage adapterit kuivas ja tolmuvabas keskkonnas ning vältige ühendatud koaksiaalkaablite järsku painutamist pistiku lähedal. Kontrollige ühilduvust 50 Ω seadmetega, et tagada optimaalne signaali terviklikkus.
