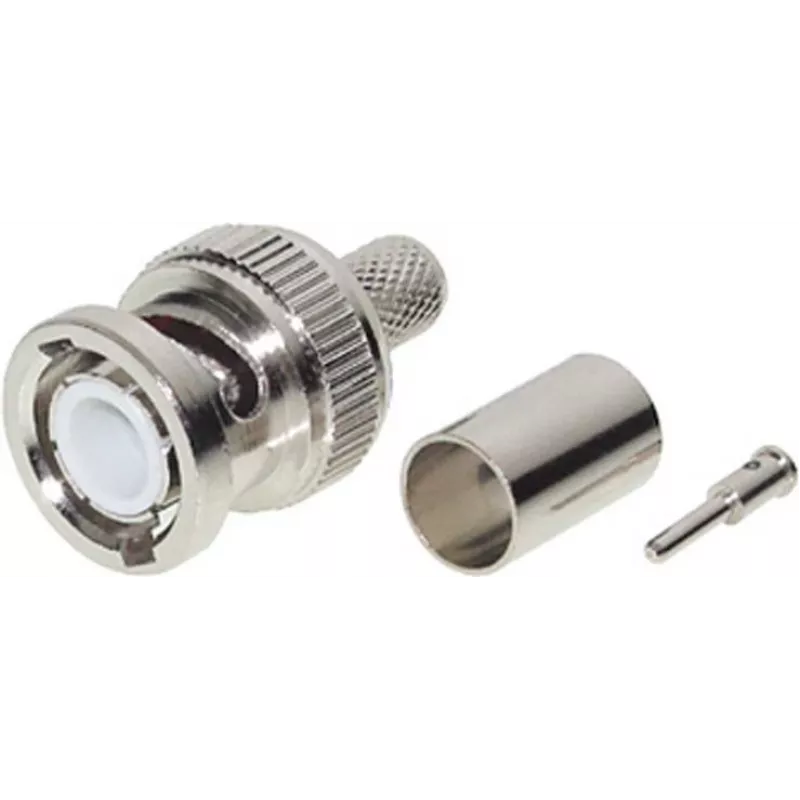

Koaksiaalkonnektor BNC ShiverPeaks BS98802-1

ShiverPeaks BS98802-1 on BNC-koaksiaalkonnektor, mis on mõeldud RG-59 U kaablitele ja tarnitakse ühe tükina pakendis. See pakub standardset bajonettühendust heli- ja videoseadmete, CCTV-süsteemide ja muude madalsageduslike koaksiaalrakenduste jaoks, kus on vaja kompaktset ja kindlat konnektorit. Konnektor sobib koaksiaalkaablikoostude loomiseks või parandamiseks ning signaali terviklikkuse säilitamiseks lühikestel kuni keskmise pikkusega liinidel.

Eelised

See BNC-konnektor pakub töökindlat mehaanilist bajonett-lukustusmehhanismi, mis hoiab ära juhusliku lahtiühendamise, võimaldades samal ajal kiiret ühendamist ja lahtiühendamist. See on ehitatud sobima RG-59 U koaksiaalkaabli mõõtmetega, tagades õige impedantsi sobivuse ja järjepideva kontakti analoog- ja digitaalvideosignaalide jaoks. Ühe üksusena tarnituna on see mugav kohapealsete remonditööde või väikesemahuliste paigalduste jaoks ning aitab taastada kaabliühendust ilma tervet kaablit välja vahetamata.

Sobib

• CCTV- ja valvekaamerate ühendused
• Analoog- ja standardlahutusega video ülekanne
• Heli-visuaalsed testimisseadmed ja signaali marsruutimine
• RG-59 U koaksiaalkaablite parandamine või kokkupanek

Peamised spetsifikatsioonid

• Konnektori tüüp: BNC (bajonett)
• Kaabli ühilduvus: RG-59 U koaksiaalkaabel
• Pakendi kogus: 1 tk
• Tüüpiline kasutus: madalsagedusliku video- ja audiosignaali edastus
• Kontakti konfiguratsioon: üksik koaksiaalkontakt

Kasutamine

Valmistage RG-59 U kaabel ette, eemaldades välimise mantli, punutise ja dielektriku BNC-le sobivate mõõtmete järgi. Sisestage kaabel konnektori korpusesse nii, et sisemine juht asetseks keskkontaktis ja punutis moodustaks kindla kontakti konnektori varrukaga. Ühendage bajonettühendus, joondades sakid ja keerates, kuni see lukustub. Kontrollige mehaanilist ühendust ja võimalusel kontrollige signaali järjepidevust või videoväljundit, et veenduda õiges paigalduses.

Soovitused

Kasutage sobivaid eemaldustööriistu, et vältida sisemise juhtme vigastamist või dielektriku kahjustamist. Kriitiliste videopaigaldiste puhul kinnitage impedantsi järjepidevus sobivate testimisseadmetega, et vähendada peegeldusi ja signaalikadu. Kui on oodata sagedast lahtiühendamist, kontrollige konnektorit regulaarselt kulumise suhtes ja vahetage see välja, kui mehaaniline või elektriline kontakt halveneb.
