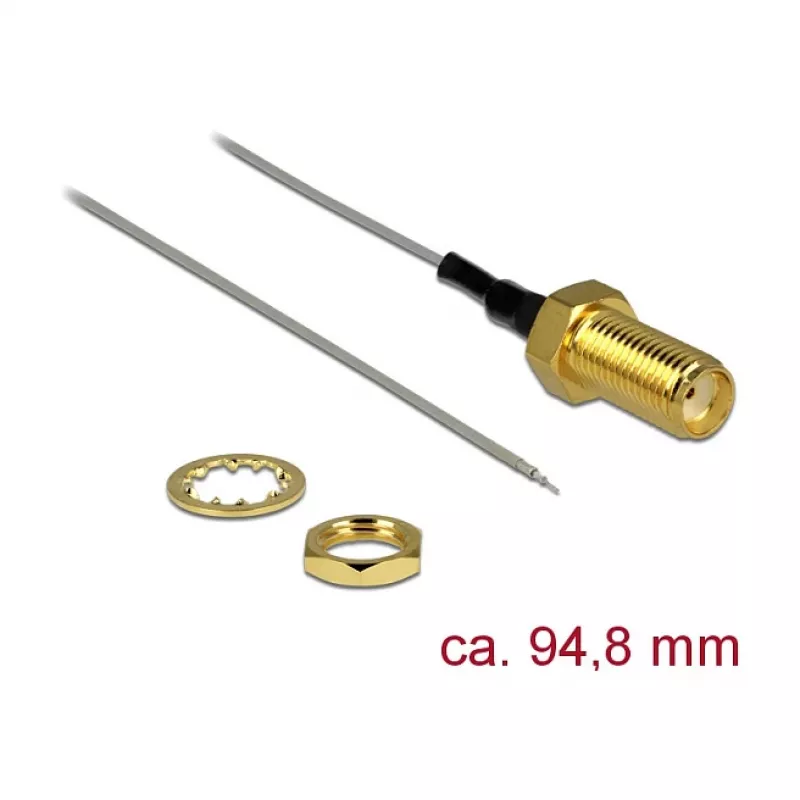

Koaksiaalkaabel DeLOCK 89600 94,8 m SMA avatud ots tinatud kuld hall

See Delocki koaksiaalkaabel on mõeldud antennisignaali edastamiseks seadme sees. Ühes otsas on SMA-pistikupesa läbiviigupesa ja teises otsas avatud/tinatud ots, kaabli kogupikkus on umbes 94,8 mm. Kaabli iseloomulik takistus on 50 oomi ja see on koaksiaaltüüpi kaabel halli välimise mantliga.

Eelised

Kaabel pakub kompaktset ühenduslahendust sisemiste antennipaigaldiste jaoks, standardse SMA-pistikupesa läbiviigupesaga turvaliseks kinnitamiseks ja avatud tinatud otsaga paindlikuks lõpetamiseks. Väikese kaabliläbimõõdu ja umbes 10 mm lühikese keermepikkusega sobib see kitsastesse kohtadesse ning pakub mõõdukat sumbumist 2,4 GHz juures.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage SMA-pistikupesa läbiviigupesa seadme šassiisse või ettenähtud paneeliasendisse ja kinnitage see läbiviigukinnitusmeetodil. Juhtige koaksiaalkaabel vajalikku sisemisse antenniasendisse ja lõpetage avatud tinatud ots jootmise või kinnitamisega sihtpistikule või trükkplaadi padjale vastavalt rakenduse nõuetele. Veenduge, et kaabli painderaadius ei oleks väiksem kui määratud umbes 4,5 mm, et vältida kahjustusi.

Soovitused

Kasutage kaablit ainult sisemiste ühenduste jaoks ja vältige mehaanilist pinget või välistingimusi. Järgige soovitatud painderaadiust ja kontrollige jooteühendusi või lõpetusi, et tagada usaldusväärne antennitöötlus 2,4 GHz juures.
