Koaksiaalkaabel DeLOCK 88812 0,2 m MHF III (I-PEX) SMA hall

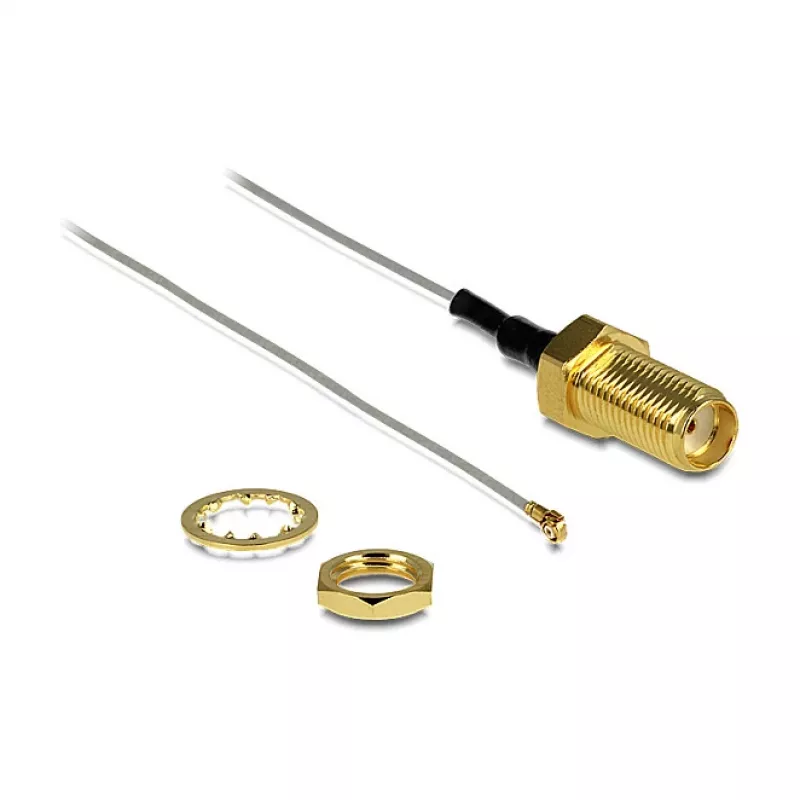

Kasutage seda koaksiaalkaablit raadiosageduskomponentide ühendamiseks. DeLOCK 88812 on 0,2 m pikkune hall koaksiaalkaabel, millel on SMA-pistikupesa läbiviik ja MHF III (I-PEX) pistik, mis ühildub U.FL-LP-040 (Hirose) pistikuga, pakkudes 50-oomist impedantsi ja kompaktset 0,81 mm läbimõõtu, mis sobib kitsastesse paigaldustesse.

Eelised

Kaabel ühendab SMA-pistikupesa läbiviigu MHF III (I-PEX) pistikuga, tagades ühilduvuse levinud RF-pistikutega, samas kui selle 0,2 m pikkus ja 10 mm mähise pikkus muudavad selle mugavaks lühikeste ühenduste ja sisemiste ühenduste jaoks. Selle 50-oomine impedants ja koaksiaalne konstruktsioon toetavad stabiilset signaaliedastust minimaalse kaoga väikestes elektroonika- ja telekommunikatsiooniseadmetes.

Sobib

Peamised tehnilised andmed

Kasutamine

Joondage MHF III (I-PEX) pistik vastava plaadi või mooduli pesaga ja vajutage õrnalt, kuni see klõpsuga kohale lukustub; kinnitage SMA-pistikupesa läbiviik paneeli või korpuse külge ja kinnitage sobiva mutriga. Juhtige 0,2 m koaksiaalkaablit nii, et vältida teravaid painutusi, mis võivad kahjustada 0,81 mm läbimõõduga kaablit, ja veenduge, et pistikud on täielikult ühendatud enne süsteemi sisselülitamist.

Soovitused

Parima jõudluse saavutamiseks kasutage kaablit lühikeste sisemiste RF-ühenduste jaoks ja vältige MHF III pistiku korduvat ühendamist ja lahtiühendamist. Hoidke kaabel murdudeta ning kaitske avatud pistikuid tolmu ja mehaanilise pinge eest.
