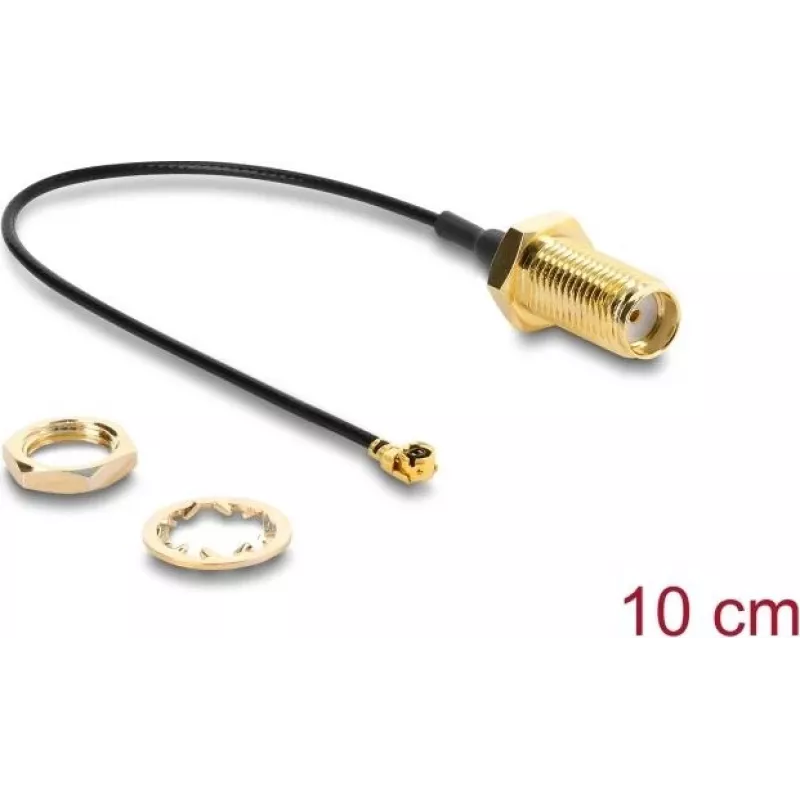

Koaksiaalkaabel DELOCK 67413, SMA – I-PEX MHF1, 1,13 mm, 0,1 m, must

DELOCK 67413 on 0,1 m pikkune koaksiaalkaabel läbimõõduga 1,13 mm, mis on mõeldud raadiosageduslike signaaliühenduste jaoks. Ühes otsas on SMA isane pistik ja teises otsas I-PEX MHF1 (MHF® I) pistik, mis pakub kompaktset ja väikese kaoga ühendust antenni, juhtmevaba mooduli või raadiosagedusplaadi ühenduste jaoks, kus on oluline ruum ja kõrgsageduslik jõudlus. Kaabel toetab tööd alalisvoolust kuni 6 GHz-ni ja on musta värvi.

Eelised

See koaksiaalkaabel pakub lühikest ja usaldusväärset ühendust nimitakistusega 50 Ω, mis sobib raadiosagedussüsteemidele. Selle väike 1,13 mm läbimõõt ja lühike 0,1 m pikkus vähendavad sisestuskadu ja minimeerivad signaali peegeldusi lähedastes paigaldistes. SMA isase liidese ja I-PEX MHF1 pistiku kombinatsioon võimaldab otse ühendada väliseid antenne või SMA-ga varustatud seadmeid sisemiste raadiomoodulitega, mis kasutavad MHF1 pistikuid.

Sobib

• Väliste antennide ühendamiseks juhtmevabade moodulitega, millel on I-PEX MHF1 liidesed
• Lühikese ühenduskaablina raadiosagedusplaatide ja antennipistikute vahel kompaktsetes seadmetes
• Kõrgsagedusmoodulite prototüüpimiseks ja testimiseks kuni 6 GHz
• Antennijuhtmete asendamiseks või pikendamiseks ruuterites, asjade interneti seadmetes ja sisseehitatud raadiotes

Peamised tehnilised andmed

• Pistiku tüübid: SMA isane – I-PEX MHF1 pistik
• Kaabli pikkus: 0,1 m
• Kaabli läbimõõt: u 1,13 mm
• Takistus: 50 Ω
• Sagedusvahemik: alalisvool – 6 GHz
• Kaabli sumbuvus: 3,8 dB/m @ 3 GHz; 5,4 dB/m @ 6 GHz
• Isolatsioonitakistus: 500 MΩ alalisvoolul 500 V
• Keerme pikkus (SMA): 10 mm
• Värv: must

Kasutamine

Joondage SMA isane pistik vastava SMA emase pesaga ja keerake keermestatud ühendus käsitsi kinni, kuni see on kindlalt fikseeritud; vältige üle pingutamist, et vältida keerme või pistiku kahjustamist. Ühendage I-PEX MHF1 pistik juhtmevaba mooduli või plaadi vastava MHF1 pesaga, vajutades pistikut õrnalt selle pessa, kuni see on täielikult paigas. Veenduge, et mõlemad kontaktpinnad on enne ühendamist puhtad ja vabad prahist. Juhtige kaabel nii, et vältida järske painutusi; säilitage painutusraadius, mis on suurem kui kaabli läbimõõt, et säilitada raadiosageduslik jõudlus.

Soovitused

Parima jõudluse saavutamiseks kasutage seda lühikest kaablit ainult lähiraadiusühenduste jaoks ja vältige asjatuid pikendusi. Kui on vaja kõrgemat sageduslikku jõudlust või väiksemat sumbuvust pikemate vahemaade korral, valige suurema läbimõõduga ja väiksema sumbuvusega kaabel. Kontrollige pistikuid perioodiliselt korrosiooni või kulumise suhtes ja vahetage kaabel välja, kui täheldatakse füüsilisi kahjustusi või olulist signaalikadu.
