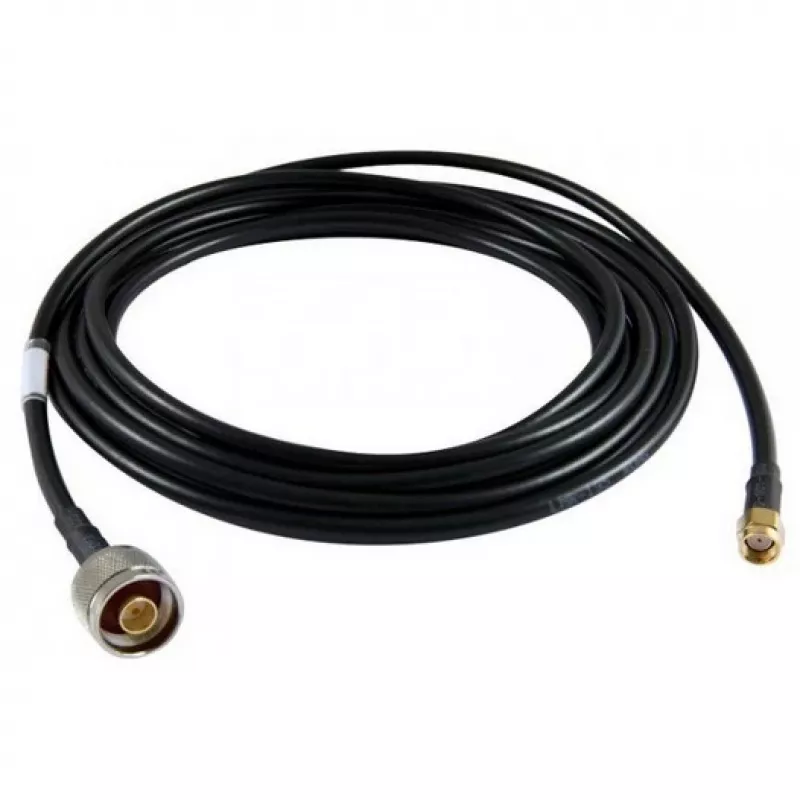

Koaksiaalkaabel ALLNET ANT-CAB-LMR195-SMAM-NM-500 5 m

ALLNET ANT-CAB-LMR195-SMAM-NM-500 on 5-meetrine koaksiaalkaabel, mis on loodud usaldusväärseks raadiosageduslikuks signaaliülekandeks seadmete vahel. Ühest otsast on see varustatud R-SMA-pistikühendusega ja teisest N-pistikühendusega, pakkudes ühilduvust paljude antennide, ruuterite ja RF-seadmetega. Kaabel kasutab LMR-195 stiilis konstruktsiooni, et tasakaalustada paindlikkust ja madalat sumbuvust määratud pikkuse ulatuses.

Eelised

See koaksiaalkaabel tagab stabiilse RF-jõudluse ja ühtlase impedantsi sobitamise, et vähendada signaalipeegeldusi. Selle LMR-195 stiilis ehitus tagab väiksema signaalikao võrreldes õhemate koaksiaalkoostudega, jäädes samas piisavalt paindlikuks, et seda paigaldada seadmekappidesse ja paigaldistesse. Vastupidavad pistikuümbrised ja pressitud või joodetud otsakinnitused tagavad pikaajalise mehaanilise ja elektrilise töökindluse sise- ja varjatud välistingimustes.

Sobib

• Traadita pääsupunktide, ruuterite ja modemite ühendamiseks väliste antennidega
• Mobiilsidesaatjate või raadiosaatjate ühendamiseks mastile kinnitatud antennidega
• Ajutisteks või püsivateks paigaldisteks sidekappides ja katsestendidel
• Antenniühenduste uuendamiseks või pikendamiseks võrguseadistustes

Peamised spetsifikatsioonid

• Kaabli pikkus: 5 m
• Kaabli tüüp: LMR-195 stiilis koaksiaal
• Pistik A: R-SMA isane
• Pistik B: N isane
• Impedants: 50 oomi
• Tüüpiline kasutus: RF-signaali edastus mobiilside-, Wi-Fi- ja teistes raadiosüsteemides

Kasutusjuhend

Ühendage R-SMA isane ots seadme või antenni vastava R-SMA emase pesaga ja kinnitage N isane pistik N emase vastasosasse käsitsi, kuni see on sõrmtihke; kasutajaseadme spetsifikatsiooni nõudmisel rakendage lõplikuks pingutamiseks sobivat momentvõtit. Juhtige kaablit nii, et vältida teravaid nurki ja mehaanilist pinget; säilitage LMR-195 stiilis kaablitele soovitatud painderaadius. Välistingimustes kaitske kaablit ja pistikuid otsese ilmastikumõju eest ning kindlustage ühendused sobivate ilmastikukindlate materjalidega.

Soovitused

Enne paigaldamist kontrollige seadme pistikühenduste tüüpi ja vältige pistikute ülepingutamist. Kriitiliste RF-ühenduste korral mõõtke pärast paigaldamist sisestuskadu ja vahetage kaabel välja, kui täheldatakse liigset sumbuvust. Hoidke kaablit keritult ilma tihedate silmusteta ning vältige muljumist ja murdumist, et säilitada jõudlus.
