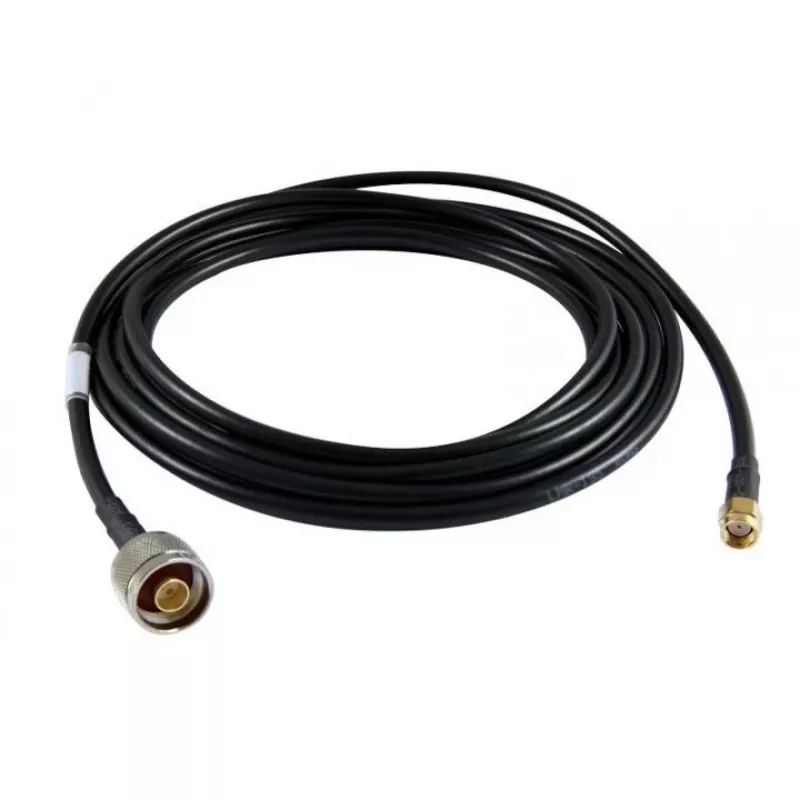

Koaksiaalkaabel ALLNET ANT-CAB-LMR195-SMAM-NM-1000 10 m SMA isane N-tüüpi isane

ALLNET ANT-CAB-LMR195-SMAM-NM-1000 on 10 m pikkune koaksiaalkaabel SMA isase ja N-tüüpi isase pistikuga, mis on mõeldud usaldusväärseks raadiosagedusliku signaali edastamiseks. Kaabel on konstrueeritud pakkuma ühtlast impedantsi ja madalat sisestuskadu tavalistes raadiosagedusvahemikes, muutes selle sobivaks antennide, raadiomoodulite, ruuterite ja muude raadiosagedusseadmete ühendamiseks, mis nõuavad vastupidavat ja paindlikku ühendust lühikestel kuni keskmistel vahemaadel.

Eelised

See koaksiaalkaabel pakub madalat sumbuvust ja stabiilset lainetakistust, et minimeerida signaali peegeldusi ja võimsuskadu. SMA isase ja N-tüüpi pistiku kombinatsioon võimaldab ühilduvust kompaktsete raadiosagedusseadmete ja suuremate antennisüsteemide vahel. Kaabli painduv välimine kest ja kindel varjestuskonstruktsioon tagavad mehaanilise vastupidavuse ja kaitse elektromagnetiliste häirete eest, säilitades samal ajal paigaldamise ja marsruutimise lihtsuse.

Sobib

• Välistingimustes või sisetingimustes kasutatavate antennide ühendamiseks ruuterite, modemite või tugijaamadega
• Laboratoorseteks ja katseseadistusteks, kus on vaja SMA–N-tüüpi ühendusi
• Traadita side linkide, repiiterite ja signaalivõimendite jaoks
• Ajutisteks või püsivateks paigaldusteks raadiosageduslikul prototüüpimisel ja arenduses

Peamised spetsifikatsioonid

• Kaabli tüüp: LMR195 tüüpi koaksiaalne
• Pikkus: 10 m
• Pistikud: SMA isane – N-tüüpi isane
• Impedants: 50 Ω lainetakistus
• Konstruktsioon: põimitud varjestus painduva välimise kestaga
• Tüüpiline kasutus: raadiosageduslik signaaliedastus VHF/UHF ja mobiilsidesageduste vahemikes

Kasutamine

Ühendage kaabel alles siis, kui mõlemad seadmed on välja lülitatud, et vältida juhuslikku kahjustust. Joondage SMA isane pistik SMA emase pordiga ja keerake ettevaatlikult käsitsi kinni; ärge pingutage üle. Kinnitage N-tüüpi isane pistik vastava N-tüüpi emase pordi külge ja pingutage sobiva pöördemomendiga tööriistaga või käsitsi, sõltuvalt paigalduskeskkonnast. Paigutage kaabel nii, et väldite teravaid kurve, murdekohti ja mehaanilist pinget; kinnitage vajadusel kaablisidemete või klambritega. Kontrollige pistikute kahjustusi ning veenduge välipaigaldiste korral kindlas ja korrosioonivabas kontaktis.

Soovitused

Parima jõudluse tagamiseks hoidke kaablikoridorid võimalikult lühikesed ning vältige paralleelset paigaldust toitejuhtmete läheduses. Välis- või avatud keskkondades kasutage pistikühenduste juures korralikku ilmastikukaitset ning kaaluge täiendavat tõmbekoormuse leevendust. Vahetage kaabel välja, kui varjestus või kest näitab nähtavat kulumist või kui esineb signaali halvenemist.
