Koaksiaalantennikaabel ShiverPeaks 80203-128S 100 dB varjestatud filtriga

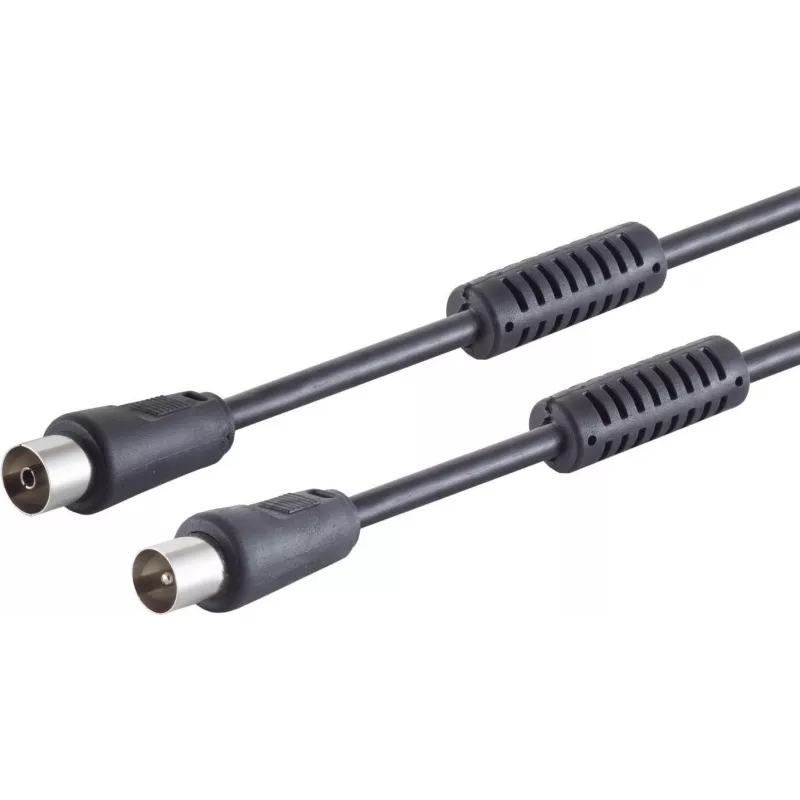

ShiverPeaks koaksiaalantennikaabel 100 dB varjestatud filtriga on 2,0 m pikkune must RF-ühenduskaabel, mis on loodud signaali terviklikkuse säilitamiseks tugevate elektromagnetiliste häiretega keskkondades. Antenni ja seadmete vaheliseks ühenduseks ehitatud kaabel ühendab endas varjestatud filtri ja kõrge varjestustõhususe, et vähendada ühisrežiimi müra ja kaitsta raadiosageduslinke. See sobib kasutamiseks seal, kus on vaja stabiilset vastuvõttu ja edastust, sealhulgas tugijaamades, vastuvõtjates ja muudes RF-paigaldistes.

Eelised

Kaabel tagab üle 100 dB varjestuse, et minimeerida väliseid elektromagnetilisi häireid ja ülekanne, samas kui integreeritud varjestatud filter vähendab veelgi soovimatuid ühisrežiimi voolusid ja müra. Selle koaksiaalkonstruktsioon tagab ühtlase iseloomuliku impedantsi ja väikese sisestuskadu ettenähtud sagedusvahemikus. Must väliskest pakub mehaanilist kaitset ja selget tuvastatavust seadmepuistutes ja välistingimustes paigaldistes.

Sobib

• Tugijaama antennide ühendamiseks transiiverite ja võimenditega
• Vastuvõtja- ja skaneerimisantenni toiteliinide jaoks tööstus- või linnakeskkonnas
• RF-testseadistusteks, kus on vaja ühisrežiimi summutamist
• Püsi- ja ajutisteks paigaldisteks, mis nõuavad kõrget elektromagnetilist kaitset

Peamised tehnilised andmed

• Varjestustõhusus: 100 dB (või rohkem)
• Integreeritud varjestatud filter ühisrežiimi müra summutamiseks
• Pikkus: 2,0 m
• Väliskesta värv: must
• Koaksiaalgeomeetria stabiilse impedantsi ja väikese signaalikao tagamiseks

Kasutamine

Ühendage koaksiaalkaabli üks ots antennipistikusse ja teine ots RF-seadme sisendisse või antenniporti, veendudes, et pistikud on täielikult kohal ja pingutatud vastavalt seadme nõuetele. Suunake kaabel võimaluse korral eemale suurematest elektriliinidest ja lülitusseadmetest ning vältige teravaid kurve, mis võivad kahjustada koaksiaalgeomeetriat. Kui paigaldis on välistingimustes, kontrollige, et pistikud ja kõik avatud punktid oleksid ilmastikukindlalt tihendatud, et vältida niiskuse sissetungi.

Soovitused

Optimaalse jõudluse tagamiseks hoidke õrnad painderaadiused ja kinnitage kaabel mittejuhtivate sidemetega, et vältida liikumist. Kasutage varjestatud filtrit, kui paigaldistes esineb ühisrežiimi häireid või kui mitu kaablit jookseb paralleelselt. Kontrollige pistikuid perioodiliselt korrosiooni või lõtvuse suhtes, et säilitada 100 dB varjestustõhusus ja usaldusväärne signaaliedastus.
