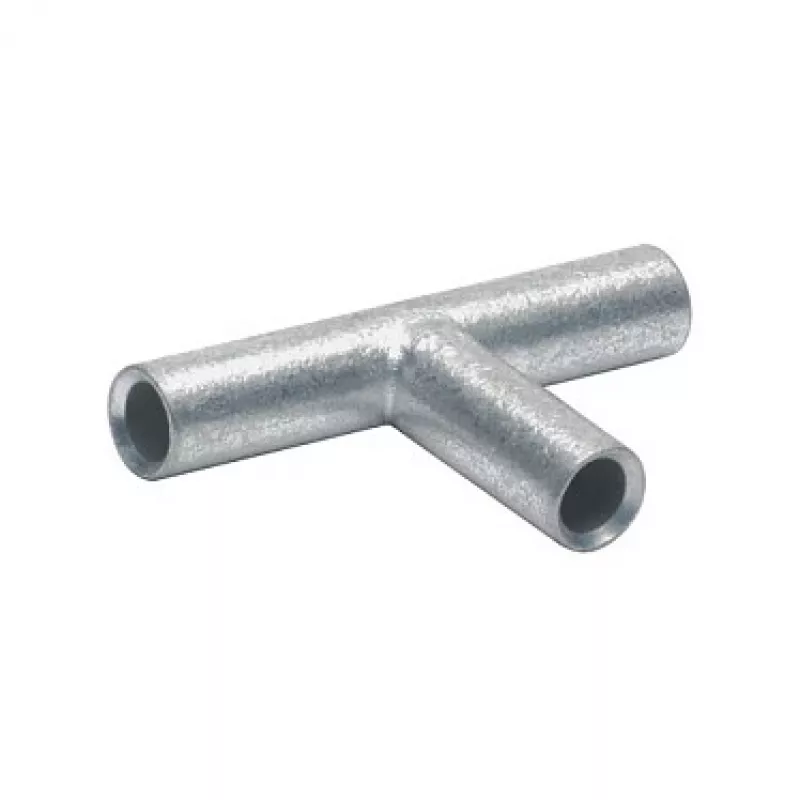

KLAUKE T-ühendus TV16 16 mm² pressühendus haruühenduseks, tinatatud vask, isoleerimata

Haruühenduste tegemine elektripaigaldistes nõuab usaldusväärset ja madala takistusega ühendust, mis säilitab terviklikkuse koormuse all. KLAUKE T-ühendus TV16 lahendab selle, pakkudes robustset pressühendust 16 mm² vaskjuhtmetele, tagades turvalise T-liitmiku ilma jootmiseta või keerukate tööriistadeta.

Kellele see on mõeldud

See ühendus sobib ideaalselt elektrikutele, kilpide ehitajatele ja hooldustehnikutele, kes peavad looma haruahelaid jaotuskilpides, juhtpaneelides või kaablite rakmetes. See sobib peenkiud- ja mitmekiudjuhtmetele (klass 5 ja 6), mida leidub tavaliselt tööstuslikes ja kaubanduslikes juhtmestikes.

Peamised omadused

• T-kujuline disain ühe põhijuhtme harutamiseks kahes suunas
• Võtab vastu 16 mm² juhtmeid kõigis kolmes ühenduspunktis
• Valmistatud elektrolüütilisest vasest, galvaanilise tinakattega korrosioonikindluse tagamiseks
• Isoleerimata korpus võimaldab pärast pressimist isoleerida vastavalt vajadusele
• Vastab standardile DIN EN 61238-1 mehaaniliste ja elektriliste omaduste osas
• Halogeenivaba ja RoHS-i nõuetele vastav
• Temperatuurikindlus kuni 105°C

Tehnilised andmed

• Bränd: Gustav Klauke GmbH
• Mudel: TV16
• MPN: TV16
• EAN: 4012078052061
• Ühenduse tüüp: T-ühendus / haruühendus
• Ühendusmeetod: pressimine
• Juhtme ristlõige (põhi): 16 mm²
• Juhtme ristlõige (haru): 16 mm²
• Materjal: elektrolüütiline vask, tinatatud
• Isoleerimine: isoleerimata
• Ühenduspunktide arv: 3
• Temperatuurikindlus: kuni 105°C
• RoHS-i nõuetele vastav: jah
• Halogeenivaba: jah
• Standarditele vastavus: DIN EN 61238-1

Näpunäited

Kasutage sobivat pressimistööriista koos sobivate matriitsidega 16 mm² ühenduste jaoks, et tagada gaasikindel ühendus. Pärast pressimist katke isoleerimata korpus vajadusel soojuskahaneva toru või isoleerteibiga. Parima tulemuse saavutamiseks kontrollige enne paigaldamist juhtme klassi sobivust (klass 5 või 6).
