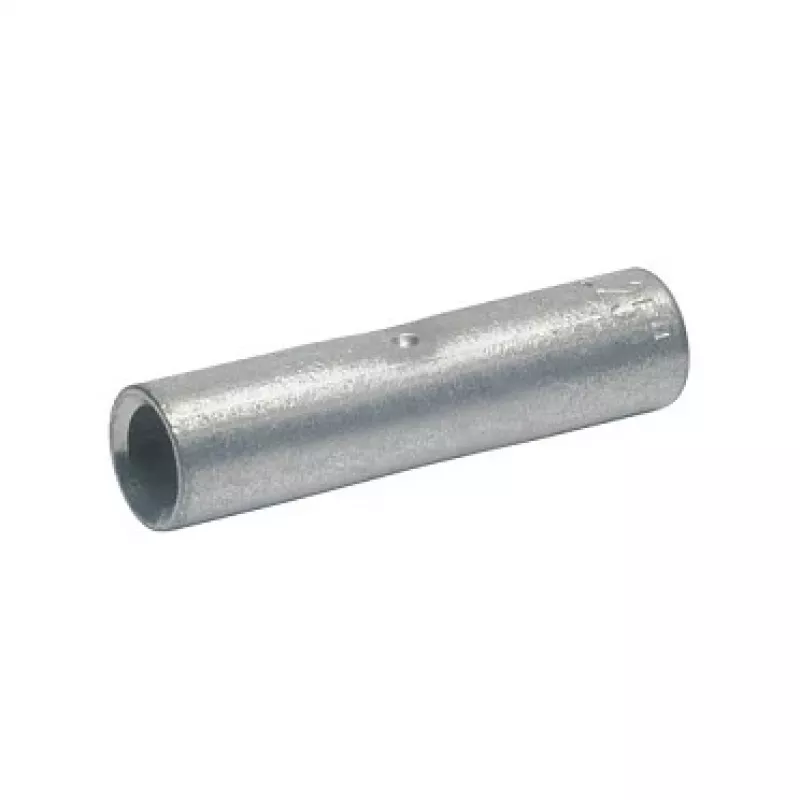

KLAUKE 31R Vaskpressühendus 185 mm², süvispressimine, elektrolüütiline vask

Elektrikud ja jaotuskilpide ehitajad, kes tegelevad raskeveokite toitejaotusega, vajavad sageli usaldusväärset viisi suurte vaskjuhtmete ühendamiseks ilma jootmiseta. KLAUKE 31R vaskpressühendus vastab sellele vajadusele: kindel, tünnikujuline hülss, mis on valmistatud elektrolüütilisest vasest, mõõtmetega 185 mm² juhtmetele ja paigaldatakse tavalise indentpressimistööriistaga. See loob püsiva, madala takistusega ühenduse, mis talub vibratsiooni ja termilisi tsükleid, muutes selle asendamatuks tööstuslikes jaotusseadmetes, trafode ühendustes ja hoone peakilpides.

Peamised tehnilised andmed

• Ühenduse tüüp: Pressühendus (hülss) isoleerimata vaskjuhtmetele
• Juhtme ristlõige: 185 mm²
• Materjal: Elektrolüütiline vask (E-Cu), paljas, ilma pinnakatteta
• Pressimismeetod: Indentpressimine (Kerbpressung) sobivate matriitsidega
• Sobivad juhtme klassid: Peenike, keerdunud ja täisjuhtmed (klass 2, 5, 6)
• Mõõtmed: Pikkus 70 mm, välisläbimõõt 22 mm, siseläbimõõt 18,5 mm
• Töötemperatuuri vahemik: -5 °C kuni +70 °C
• Pingenäitaja: Kuni 1000 V
• RoHS vastavus: Jah
• Pakendiühik: 1 tükk

Miks seda valida

31R on valmistatud kõrge puhtusastmega elektrolüütilisest vasest, mis pakub suurepärast juhtivust ja plastilisust. Selle paks sein ja täpne ava tagavad tiheda istuvuse juhtmele enne pressimist, vähendades tühimike või kuumade punktide riski. Kuna see on paljas vask, saab seda kasutada kuivades siseruumides või kaitstud korpustes ilma täiendava korrosiooniprobleemita. Indentpressimismeetod on laialt tunnustatud ja annab gaasikindla ühenduse, kui seda tehakse kalibreeritud tööriistadega, tagades pikaajalise stabiilsuse.

Ideaalne kasutusala

• Suurte ristlõikega juhtmete ühendamine madalpinge jaotusseadmetes
• Trafo sekundaarmähiste või mootori toitekaablite lõpetamine
• Püsivate ühenduste loomine voolusiinides ja tööstusmasinates
• Raskeveokite vaskjuhtmete parandamine või pikendamine ärihoonetes

Hea teada

Kasutage alati pressimistööriista, mille matriitsid on spetsifitseeritud 185 mm² vaskühenduste jaoks, ja järgige tootja juhiseid pressimissügavuse ja pressimiste arvu kohta. Ühendus tarnitakse üksikult; tellige projekti jaoks vajalik kogus. Välitingimustes või söövitavas keskkonnas kaaluge pärast pressimist täiendava kaitse, näiteks termokahaneva toru või isolatsioonilindi kasutamist.
