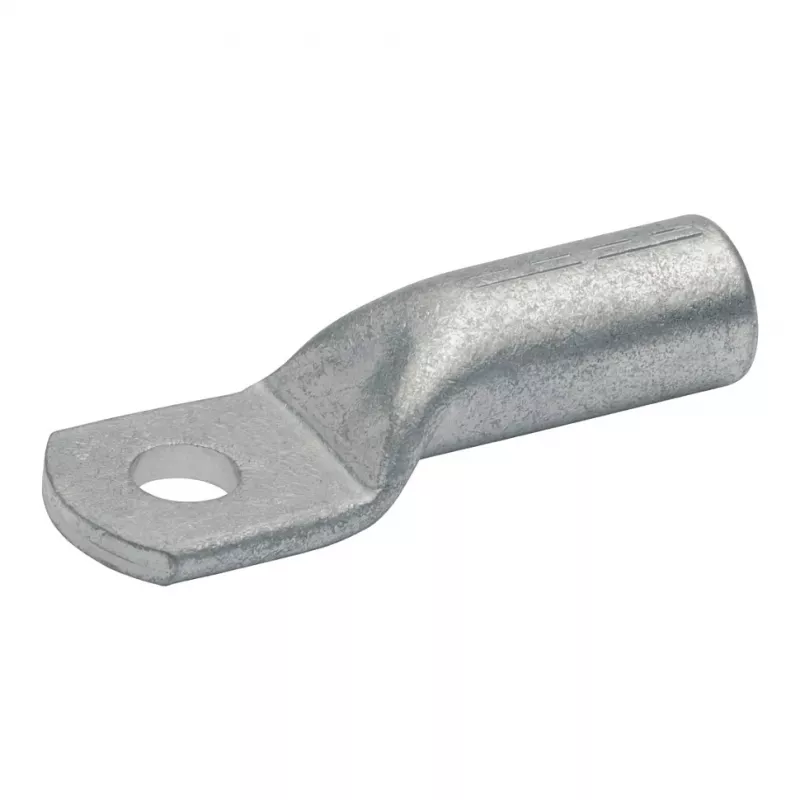

Klauke 109R10 Presskabelschuh, 120 mm², galvaaniliselt tinatatud, M10 poldiauk

Gustav Klauke GmbH 109R10 on professionaalne presskabelschuh, mis on loodud turvaliste ja madala takistusega ühenduste jaoks vaskjuhtmetele ristlõikega 120 mm². Ühendades kõrge puhtusega elektrolüütvase galvaanilise tinakattega, tagab see suurepärase juhtivuse ja pikaajalise korrosioonikindluse, muutes selle usaldusväärseks valikuks nõudlike elektripaigaldiste jaoks.

Eelised

Tänu elektrolüütvasest konstruktsioonile ja tinakattele pakub Klauke 109R10 suurepärast elektrilist jõudlust, taludes samal ajal karmi keskkonnatingimusi. Tinatatud pind parandab joodetavust ja kaitseb oksüdatsiooni eest, samas kui integreeritud kontrollava võimaldab kiiret ja ohutut pressimise kontrolli. Lehtristikujuline kaabli sissepääs lihtsustab eemaldatud juhtme sisestamist, vähendades montaažiaega.

Sobib kasutamiseks

• Vaskkaablite lõpetamine elektrijaotuses ja juhtimissüsteemides
• Madal- ja keskpinge lülitusseadmed ning kilpide ehitus
• Maandus- ja ühendusühendused
• Tööstusmasinad ja automaatikapaigaldised

Peamised tehnilised andmed

• Tüüp: Presskabelschuh, seeria 109R
• Kaabli ristlõige: 120 mm²
• Poldiava läbimõõt: 10,5 mm (sobib M10 poldile)
• Materjal: Elektrolüütvask (E-Cu)
• Pind: Galvaaniliselt tinatatud
• Standard: DIN 46235
• Disain: Standardne silinder kontrollavaga, lehtristikujuline sissepääs
• Temperatuurivahemik: -55 °C kuni +150 °C
• Halogeenivaba ja RoHS-i nõuetele vastav
• Sobib ainult vaskjuhtmetele

Soovitused

Kasutage õiget pressimisvormi ja tööriista vastavalt tootja juhistele. Optimaalse mehaanilise ja elektrilise tulemuse saavutamiseks valige vormi suurus, mis sobib kabelschuhe silindri ja kaabli ristlõikega. Enne kasutuselevõttu veenduge alati, et juht on täielikult sisestatud ja pressimine on kontrollitud läbi kontrollava.
