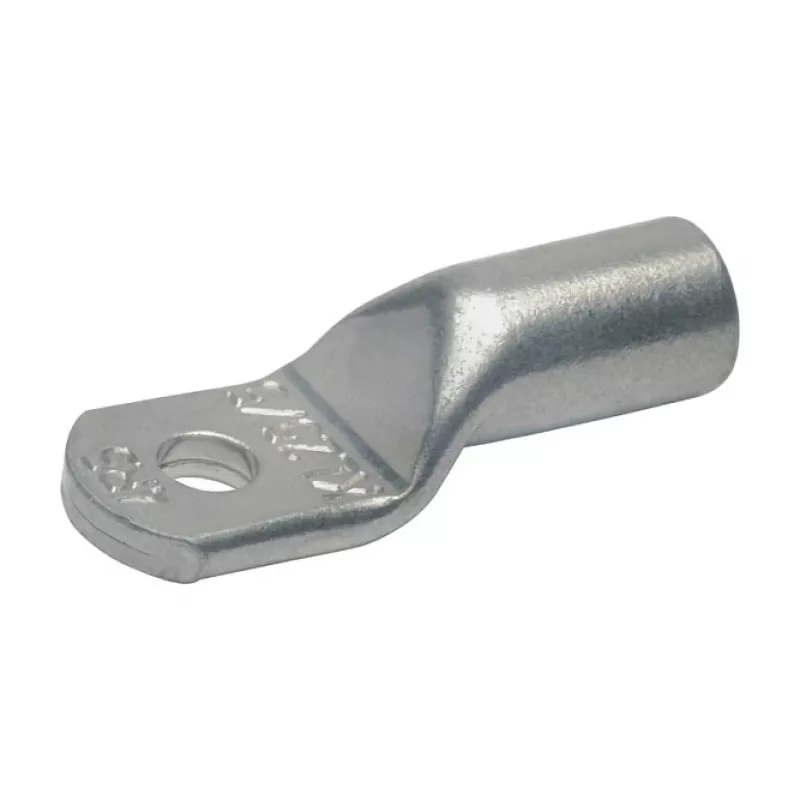

KLAU Copper Crimp Cable Lug 5R12 35 mm² M12

35 mm² vaskjuhi ühendamisel M12-poldiga on usaldusväärne ja vastupidav otsik hädavajalik ohutu elektripaigaldise tagamiseks. KLAU 5R12 vaskpressühendus tagab väikese takistusega ja mehaaniliselt stabiilse ühenduse nõudlikes tingimustes.

Kellele see on mõeldud

See pressühendus on mõeldud elektrikutele, kilpide ehitajatele ja hooldusspetsialistidele, kes peavad ühendama 35 mm² ristlõikega vaskjuhte M12-polte. See sobib peenjuhtmelistele, mitmejuhtmelistele ja täisvaskjuhtidele, muutes selle mitmekülgseks erinevates tööstus- ja kaubandusrakendustes.

Peamised omadused

• Valmistatud kõrge juhtivusega elektrolüütvasest (E-Cu) suurepärase elektrilise jõudluse tagamiseks.
• Mõeldud pressimiseks 35 mm² vaskjuhtidele, tagades kindla ja gaasikindla ühenduse.
• 12 mm avaga (M12) poltide või klemmide külge kinnitamiseks.
• Vastab standardile DIN 46235, tagades mõõtmete täpsuse ja töökindluse.
• Töötlemata (tavaline) pind, võimaldades vajadusel tinatamist või katmist.
• Üks kinnitusava lihtsaks paigaldamiseks.
• Vastupidav konstruktsioon materjali paksusega 2,5 mm.
• Kogupikkus 45 mm, tagades piisava varruka pikkuse korralikuks pressimiseks.

Tehnilised andmed

• Bränd: GUSTAV KLAUKE GMBH
• Mudel: 5R12
• MPN: 5R12
• EAN: 4012078048682
• Kaabli ristlõige: 35 mm²
• Poldiava läbimõõt: 12 mm (M12)
• Ühenduse tüüp: Pressimine
• Materjal: Elektrolüütvask (E-Cu)
• Standard: DIN 46235
• Pinna töötlus: Töötlemata (tavaline)
• Otsiku tüüp: Torukujuline pressühendus / rõngasklemm
• Kinnitusavade arv: 1
• Sisemine läbimõõt (toru): 8,5 mm
• Välisläbimõõt (toru): 12 mm
• Rõnga laius: 20 mm
• Materjali paksus: 2,5 mm
• Kogupikkus: 45 mm
• Kasutusala: Vaskjuhtidele (peenjuhtmeline, mitmejuhtmeline, täis)
• Temperatuurivahemik: Kuni +105°C (olenevalt rakendusest)
• Värv: Vask (looduslik)

Näpunäited

Kasutage sobivat pressimistööriista õige matriitsi suurusega 35 mm² juhtide jaoks, et saavutada usaldusväärne ja gaasikindel ühendus. Veenduge, et juht on enne pressimist täielikult varrukasse sisestatud. Kui tinatamine või katmine on vajalik, tehke seda pärast pressimist, et mitte kahjustada pressühendust.
