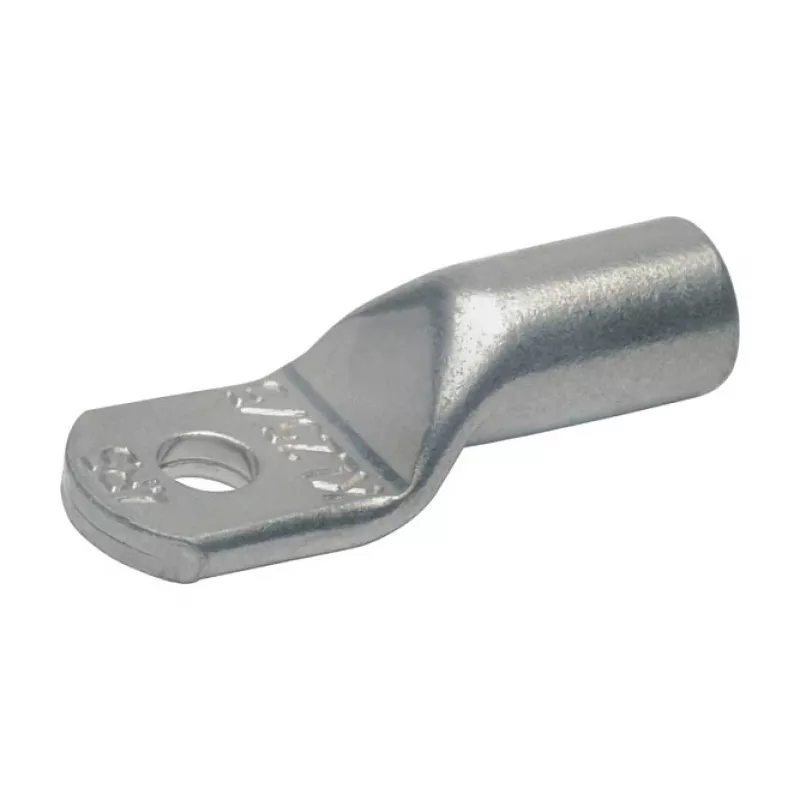

KLAU 7R12 Vaskpressühendus 70 mm² M12, elektrotinneed, DIN 46235

Suure voolutugevusega elektripaigaldistes võivad ebausaldusväärsed ühendused põhjustada ülekuumenemist, pingelanguseid ja isegi seadmete rikkeid. KLAU 7R12 vaskpressühendus välistab need riskid, pakkudes püsivat ja madala takistusega ühendust 70 mm² vaskjuhi ja M12 poldi või naastu vahel. Valmistatud elektrolüütilisest vasest ja elektrotinneed korrosioonikaitseks, on see pressühendus mõeldud nõudlikesse tööstus- ja elektrivõrgu rakendustesse.

Kellele see on mõeldud

Elektrikutele, kilpide ehitajatele ja hooldustehnikutele, kes vajavad usaldusväärseid ühendusi suure ristlõikega kaablitele. See sobib kasutamiseks jaotusseadmetes, mootorijuhtimiskeskustes, maandussüsteemides ja taastuvenergia rajatistes, kus esinevad vibratsioon, termotsüklid ja niiskus.

Peamised omadused

• Materjal: Elektrolüütiline vask (E-Cu) suurepärase juhtivuse ja plastilisusega.
• Pinna töötlus: Elektrotinneed oksüdatsiooni vältimiseks ja pikaajalise kontakti terviklikkuse tagamiseks.
• Juhi suurus: 70 mm², ideaalne suure voolutugevusega toitekaablitele.
• Poldiauk: 12,5 mm läbimõõt, sobib M12 poltidele või naastudele.
• Standardile vastavus: DIN 46235, tagab mõõtmete täpsuse ja jõudluse.
• Ühendusmeetod: Pressimine, tagab gaasikindla ja vibratsioonikindla ühenduse.
• Isoleerimata disain kasutamiseks termokahaneva toru või muude isolatsioonisüsteemidega.

Tehnilised andmed

• Toote tüüp: Pressühendus
• Materjal: Elektrolüütiline vask (E-Cu)
• Juhi ristlõige: 70 mm²
• Poldiava läbimõõt: 12,5 mm
• Poldi suuruse ühilduvus: M12
• Standardile vastavus: DIN 46235
• Pinna töötlus: Elektrotinneed
• Ühendusmeetod: Pressimine
• Juhi materjali ühilduvus: Vask (Cu)
• Isolatsioon: Isoleerimata
• Kinnitusavade arv: 1
• Töötemperatuuri vahemik: -55°C kuni +150°C
• Pingenäitaja: Kuni 1000 V (olenevalt rakendusest)
• Pesa tüüp: Standardne torukujuline
• Kasutusala: Elektrijaotus, tööstuslik juhtmestik, maandus
• Korrosioonikaitse: Jah (tinamise tõttu)
• RoHS vastavus: Jah
• Seeria: 7R

Näpunäited

Kasutage usaldusväärse ühenduse saamiseks pressühenduse suurusele vastavat kuusnurkset pressimisvormi. Pärast pressimist kandke ühenduse isoleerimiseks ja tihendamiseks termokahanev toru. Kontrollige alati poldiava suurust oma naastu või poldiga, et tagada kindel sobivus.
