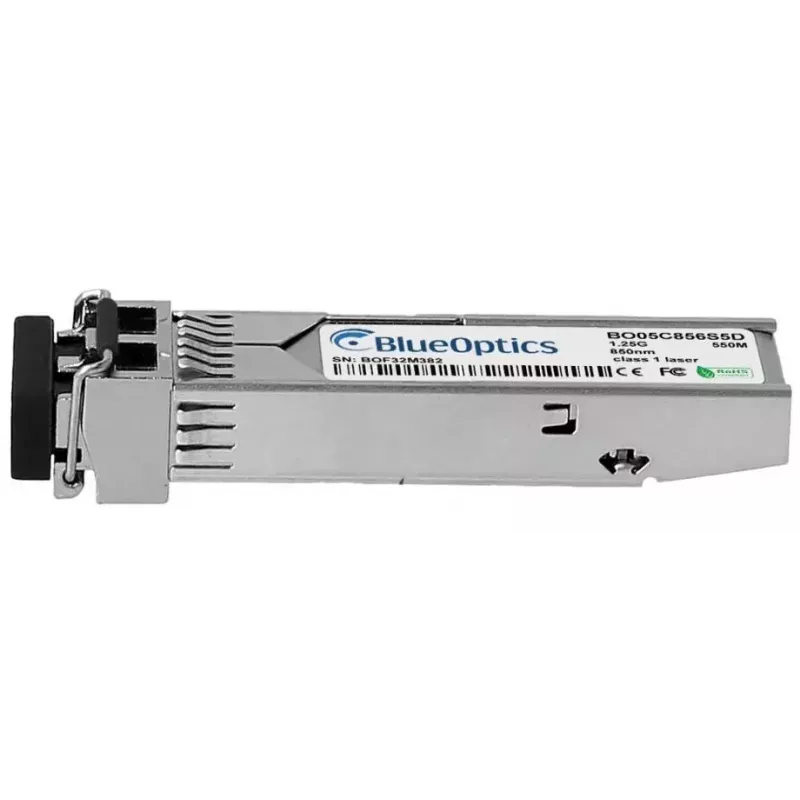

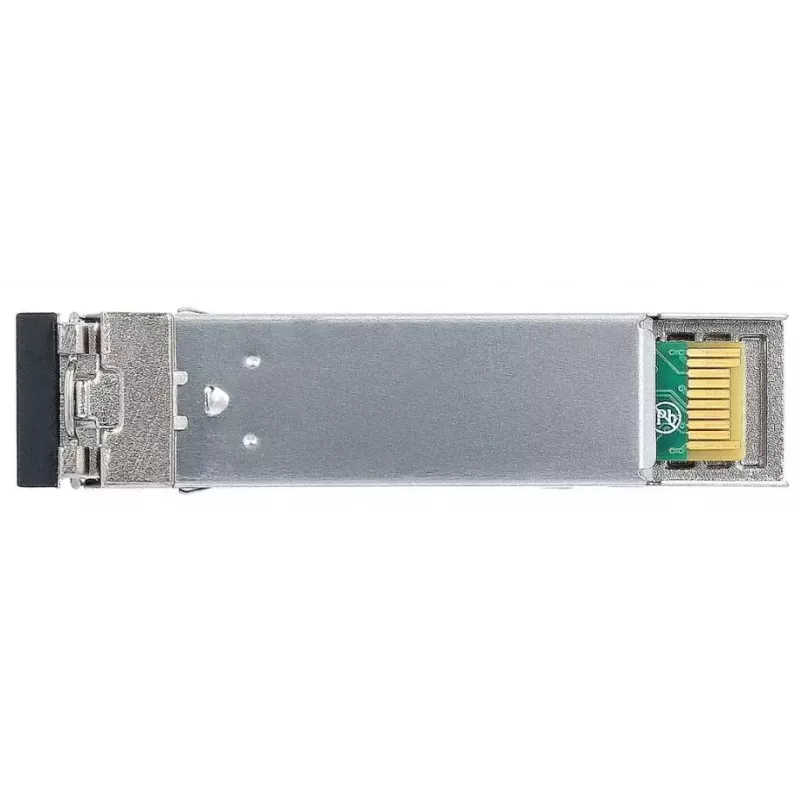

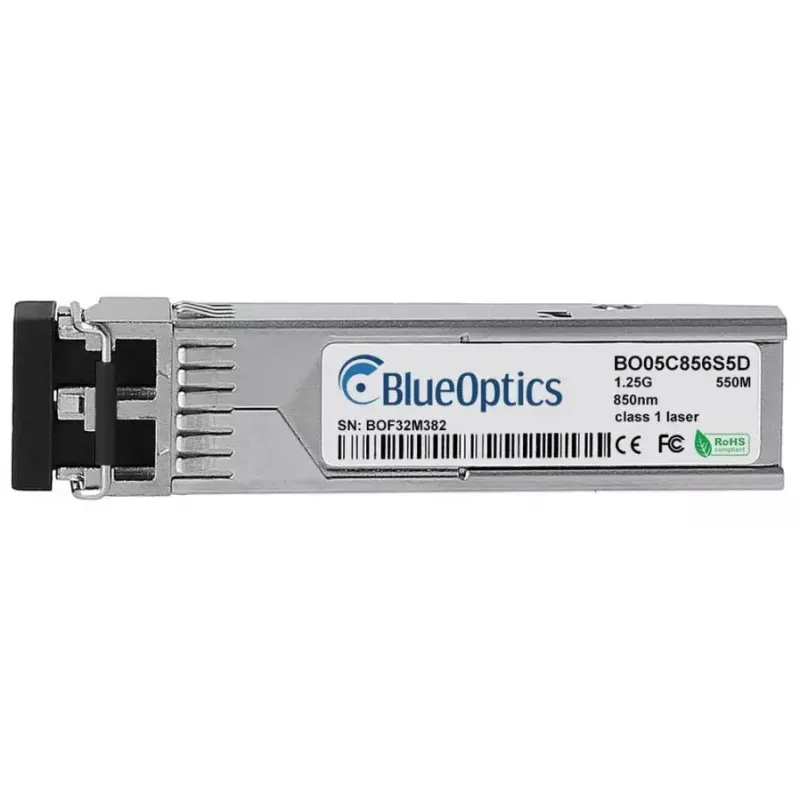

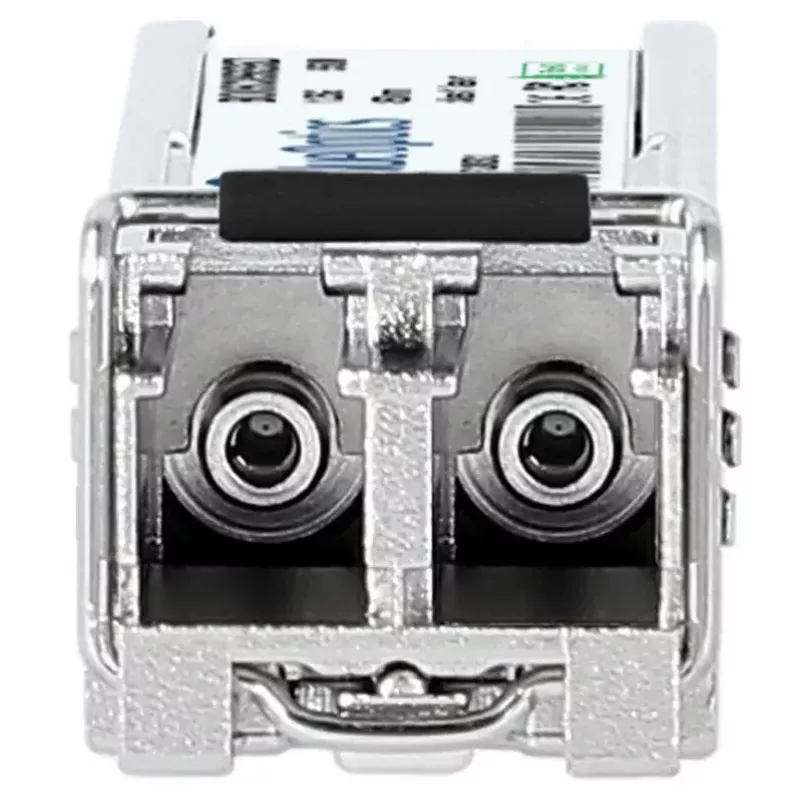

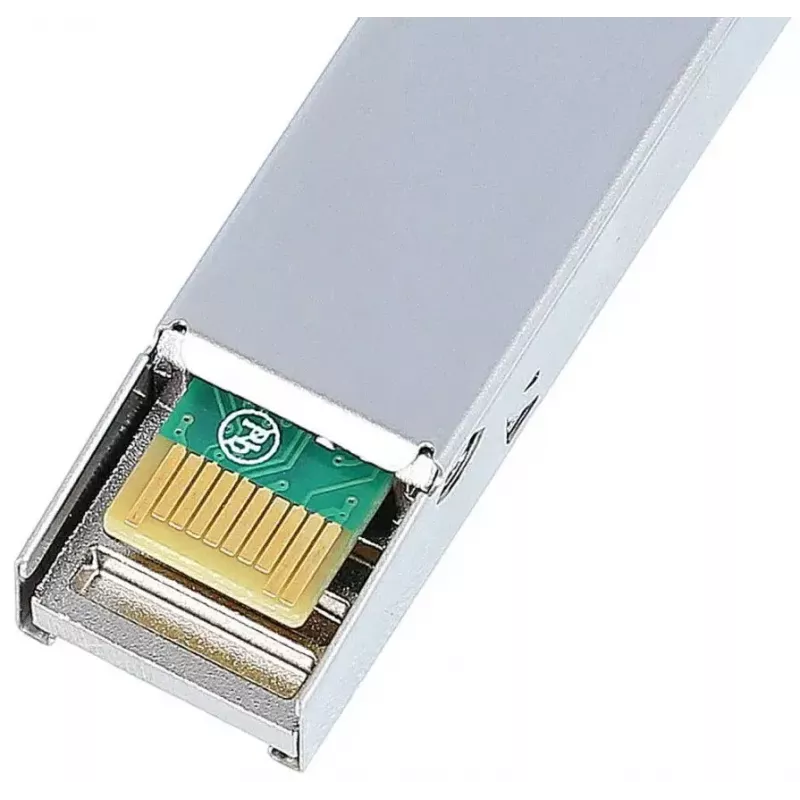

Kiudoptiline transiivermoodul BlueOptics MP-S85123-3CDLM5-BO 550 m

BlueOptics MP-S85123-3CDLM5-BO on 1000Base-SX SFP kiudoptiline transiivermoodul, mis on loodud usaldusväärseteks lühimaa mitmekiulisteks fiiberlinkideks kuni 550 m. Alumiiniumkorpusesse paigutatud ja umbes 20 g kaaluv SFP-moodul pakub kompaktset, tööstusstandardile vastavat SFP-vormingut koos LC-dupleksühenduvuse ja toega 1,25 Gbit/s Etherneti ja sarnaste kiirete protokollide jaoks. Moodul sisaldab 850 nm lainepikkusega saatja- ja vastuvõtulasereid, mis sobivad mitmekiulisele fiibrile, ning ühildub paljude võrguseadmetega, mis aktsepteerivad MSA-ühilduvaid SFP-mooduleid.

Eelised

Moodul pakub plug-and-play ühilduvust SFP-portidega, mis toetavad 1000Base-SX-i, ja järgib MSA-vormingustandardeid laialdaseks koostalitluseks. Selle alumiiniumkorpus tagab mehaanilise vastupidavuse ja soojuse hajumise riiuli- ja šassii keskkondades. Mõeldud mitmekiulisele fiibrile, toetab transiiver kahesuunalist optilist edastust üle LC-duplekspistiku ja tagab stabiilse töö levinud LAN- ja salvestusvõrguülesannete jaoks. Digitaalse diagnostikaseire (DDM/DOM) võimekus on saadaval, kui host-riistvara seda toetab, võimaldades reaalajas jälgida toitepinget, laseri eelpingevoolu, optilist väljund-/sisendvõimsust ja temperatuuri.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Veenduge, et host-seade toetab 1000Base-SX SFP transiivreid ja vajadusel DDM/DOM-funktsioone. Kui võrguseadmed on välja lülitatud või järgides müüja kuumvahetusjuhiseid, sisestage SFP-moodul vabasse SFP-porti, kuni see kindlalt kinnitub. Ühendage sobiv LC-dupleks mitmekiuline ühenduskaabel mooduli ja kaugtransiivri või jaotuspaneeli vahel, jälgides õiget TX/RX-suunda. Lülitage host sisse ja kontrollige lingi olekut seadme haldusliidese kaudu; kui toetatud, lugege DDM-väärtusi lingi diagnostikaks. Järgige müüja juhiseid vajalike püsivara- või ühilduvusseadete osas.

Soovitused

Kasutage kvaliteetset mitmekiulist fiibrit (OM3/OM4 kui asjakohane) ja LC-dupleks ühendusjuhtmeid, et maksimeerida saavutatavat lingi kaugust ja signaalivaru. Veenduge, et host-seade selgesõnaliselt toetab 1000Base-SX SFP-mooduleid, ja kui vajate kaugdiagnostikat, kontrollige DDM/DOM-ühilduvust. Vältige mooduli kokkupuudet liigse mehaanilise šokiga või optiliste otspindade saastamist – puhastage pistikud enne ühendamist ja kasutage tolmukorke, kui moodul pole ühendatud.
