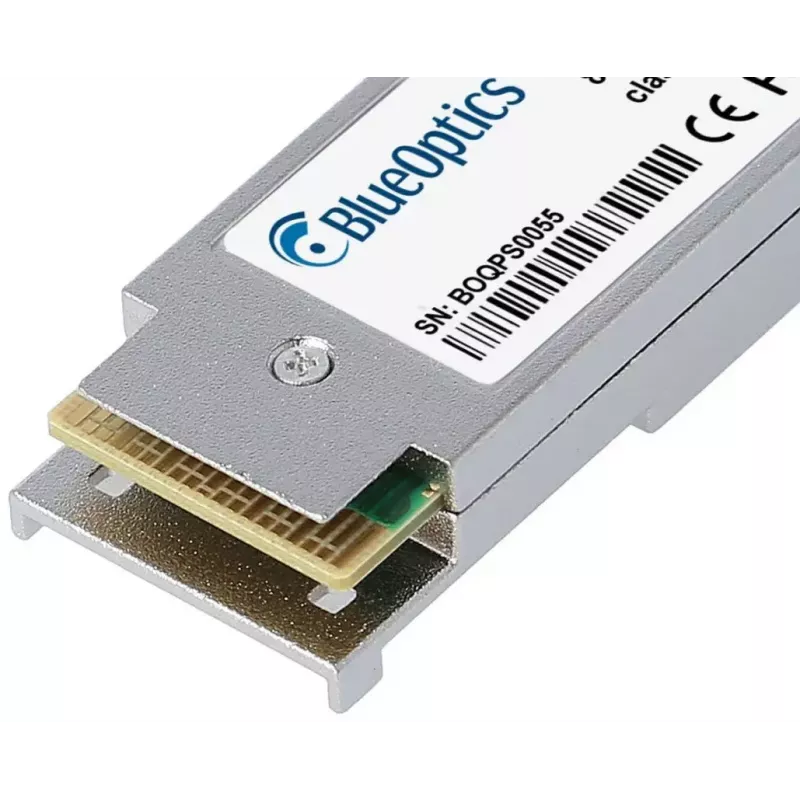

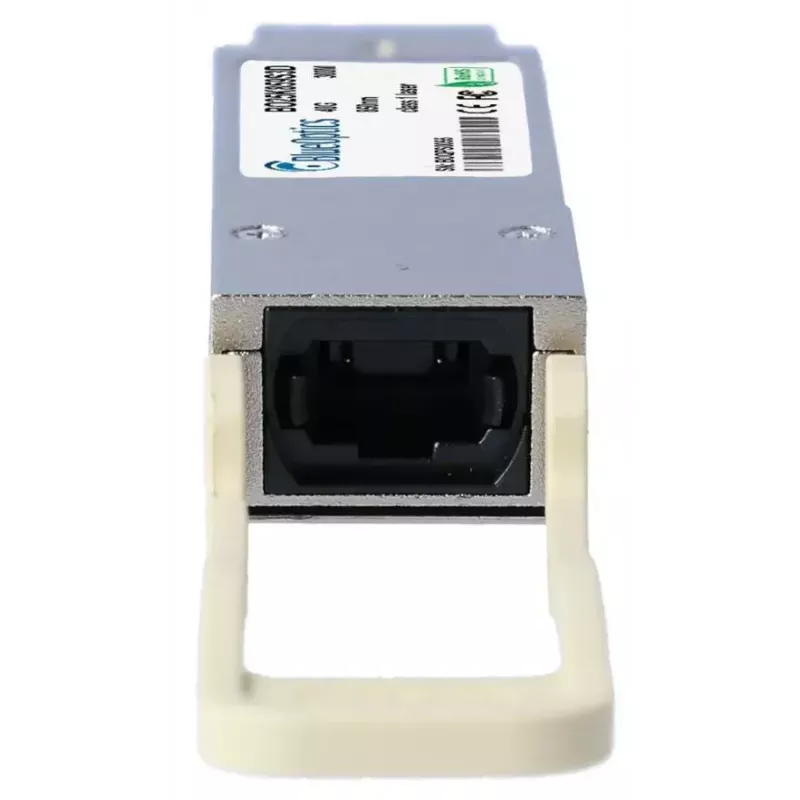

Kiudoptiline transiivermoodul BlueOptics AA1404006-E6-BO 40000 Mbit/s QSFP

BlueOptics AA1404006-E6-BO on QSFP-kiudoptiline transiivermoodul, mis on mõeldud kiireks andmeedastuseks kuni 40000 Mbit/s. See hõbedast värvi QSFP-transiiver ühildub Extreme Networksi riistvaraga, mis toetab algupärast moodulit, kasutab MPO/MTP-liidest ja toetab mitmemoodilisi kiudühendusi. Moodul teostab 40GBASE-ESR4 edastusi 850 nm laseritega samaaegseks saatmiseks ja vastuvõtuks eraldi kiudkanalite kaudu ning on mõeldud kasutamiseks kommutaatorites, ruuterites, salvestussüsteemides ja muudes võrguseadmetes, mis aktsepteerivad QSFP-mooduleid.

Eelised

See BlueOpticsi QSFP-transiiver pakub standardset QSFP-vormitegurit ja MPO/MTP-ühenduvust vastavalt MSA juhistele, et tagada mehaaniline ja elektriline koostalitlusvõime. See toetab suuri andmeedastuskiirusi kuni 40 Gbit/s lähitoimega mitmemoodiliste ühenduste jaoks ning sisaldab digitaalset diagnostilist seiret (DDM/DOM), mis võimaldab kaugmõõta toitepinget, laservoolu, TX-väljundvõimsust, RX-sisendvõimsust ja temperatuuri. Tööstusklassi komponentidega toodetud moodul on kavandatud pikaks kasutusajaks ja prognoositavaks jõudluseks võrkudes, mis toetavad vastavat vormitegurit ja protokolle.

Sobib

• 40 Gbit/s mitmemoodilised kiudühendused andmekeskuse top-of-rack ja koonduskommutaatorites
• Suure läbilaskevõimega ühendused ruuterite, kommutaatorite ja salvestussüsteemide vahel
• Keskkonnad, mis nõuavad MPO/MTP-ühendust ja QSFP-vormitegurit

Peamised tehnilised andmed

• Liidese tüüp: QSFP koos MPO/MTP-pistikuga
• Maksimaalne andmeedastuskiirus: 40000 Mbit/s (40 Gbit/s)
• Edastuse tüüp: 40GBASE-ESR4 mitmemoodilise kiudoptika jaoks
• Lainepikkus: 850 nm (saate- ja vastuvõtupoolel)
• Toote värv: Hõbedane
• Toetab digitaalset diagnostilist seiret (DDM/DOM), mis vastab SFF-8472-le

Kasutusjuhend

Sisestage QSFP-transiiver võrguseadme ühilduvasse QSFP-porti, kuni see kindlalt klõpsatab. Ühendage sobiv MPO/MTP mitmemoodiline kiudoptiline patch-kaabel transiiveri ja kaugseadme või patch-paneeliga, tagades õige polaarsuse. Veenduge, et hostseade toetab moodulit ja et DDM/DOM-seire (kui vajalik) on hostsüsteemis lubatud. Pärast sisestamist ja lingi loomist jälgige hostsüsteemi kaudu lingi olekut ja diagnostilisi parameetreid, et kinnitada normaalset tööd.

Soovitused

Kasutage mitmemoodilist kiudu, mis on hinnatud 40GBASE-ESR4 jaoks, ja kvaliteetseid MPO/MTP patch-juhtmeid, et saavutada määratud ulatus ja jõudlus. Veenduge, et hostriistvara püsivara toetab kolmanda osapoole QSFP-mooduleid, ja lubage DDM/DOM-seire, kui see on saadaval, et jälgida optilisi ja elektrilisi parameetreid. Käsitsege moodulit servadest, hoidke kaitsemuhve kasutamata portidel ja järgige paigaldamise ja eemaldamise ajal ESD-ettevaatusabinõusid.
