Kiudoptiline sidur PCB SC Simplex emane kuni SC Simplex emane DeLOCK 86932

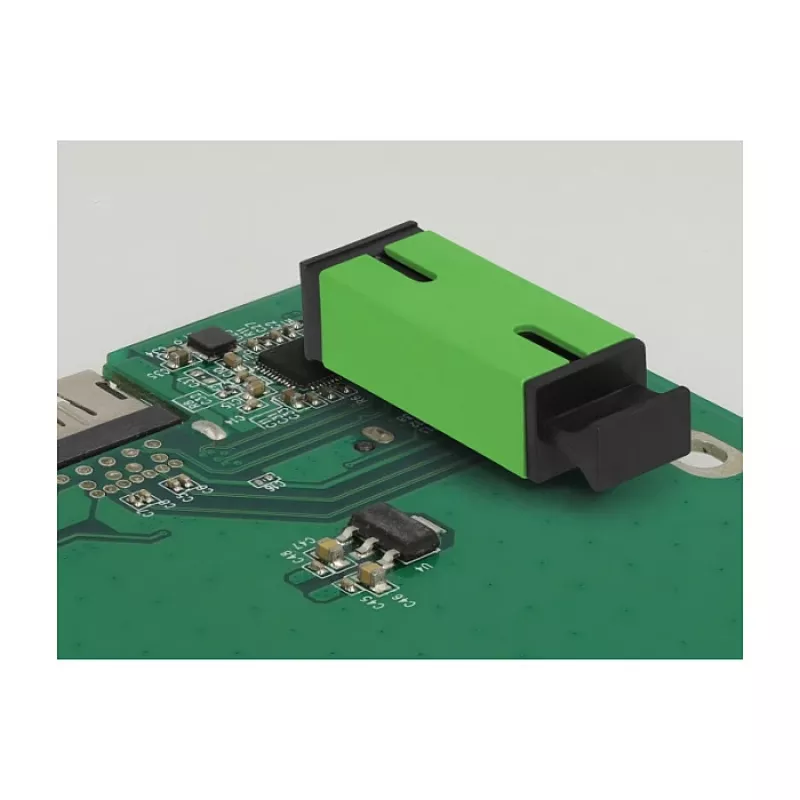

DeLOCKi kiudoptiline sidur PCB SC Simplex emane kuni SC Simplex emane (MPN 86932, EAN 4043619869329) on PCB-le monteeritav fiiberoptiline sidur, mis on mõeldud ühemoodiliste SC Simplex ühenduste jaoks. Lame roheline sidur mõõtmetega 14,6 mm (laius) × 27,4 mm (sügavus) × 12,8 mm (kõrgus) võimaldab otseühendust fiiberoptiliste pistikute ja PCB-le monteeritud vooluringide vahel.

Eelised

See sidur pakub kompaktset madala profiiliga lahendust SC Simplex emase fiiberühenduse integreerimiseks trükkplaatidesse. Disain toetab usaldusväärseid ühemoodilisi ühendusi ja sisaldab tolmukaitset, et hoida hülss puhtana ja vältida saastumist.

Sobib

• PCB-le monteeritud ühemoodilised SC Simplex fiiberühendused
• Telekommunikatsiooni- ja andmeedastusseadmed, mis vajavad SC pistikuid
• Kiudoptiline testimine ja patch-paneeli integreerimine PCB-del

Peamised tehnilised andmed

• Pistiku tüüp: SC Simplex emane kuni SC Simplex emane
• Paigaldamine: PCB
• Rakendus: ühemoodiline fiiber
• Mõõdud: 14,6 mm (L) × 27,4 mm (S) × 12,8 mm (K)
• Värv: roheline
• Bränd: DELOCK
• MPN: 86932
• EAN: 4043619869329

Kasutamine

Paigaldage sidur PCB-le, kasutades selleks ettenähtud jalajälge ja jootepunkte. Sisestage SC Simplex fiiberpistikud igasse emasesse SC porti, kuni need klõpsuga kohale lukustuvad, tagades ferrule õige joonduse. Ühemoodiliste ühenduste puhul kasutage sobivaid ühemoodilisi fiiberkaableid ja järgige standardseid fiibri käsitsemise protseduure, et vältida fiibrite painutamist või pinget.

Soovitused

Hoidke kaasasolevat tolmukaitset paigas, kui sidur pole fiibriga ühendatud, et vältida saastumist. Puhastage pistiku otsapinnad enne ühendamist ning järgige paigaldamise ajal ESD ettevaatusabinõusid ja PCB käsitsemise parimaid tavasid.
