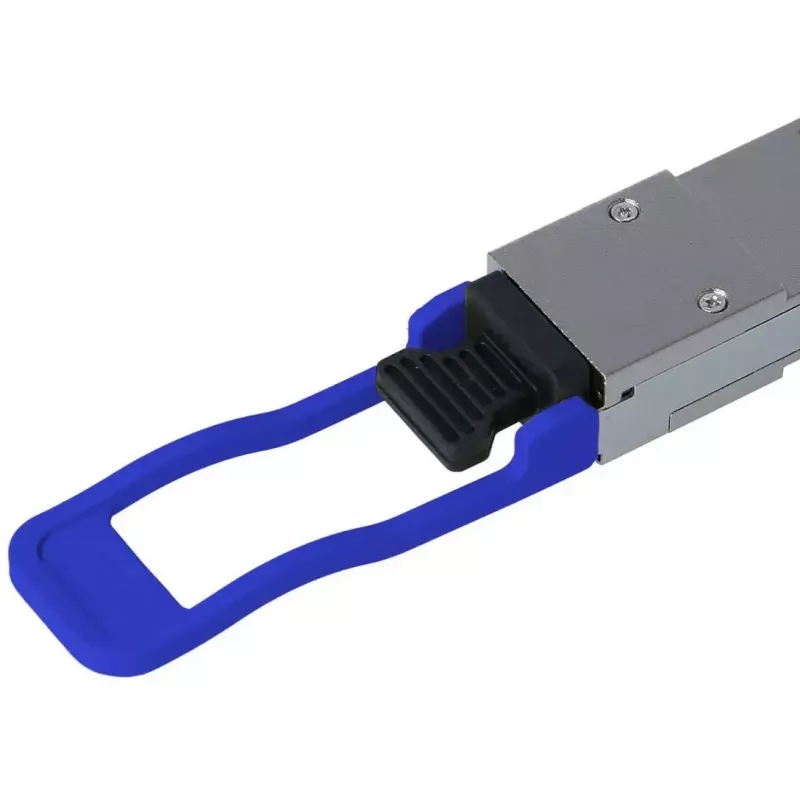

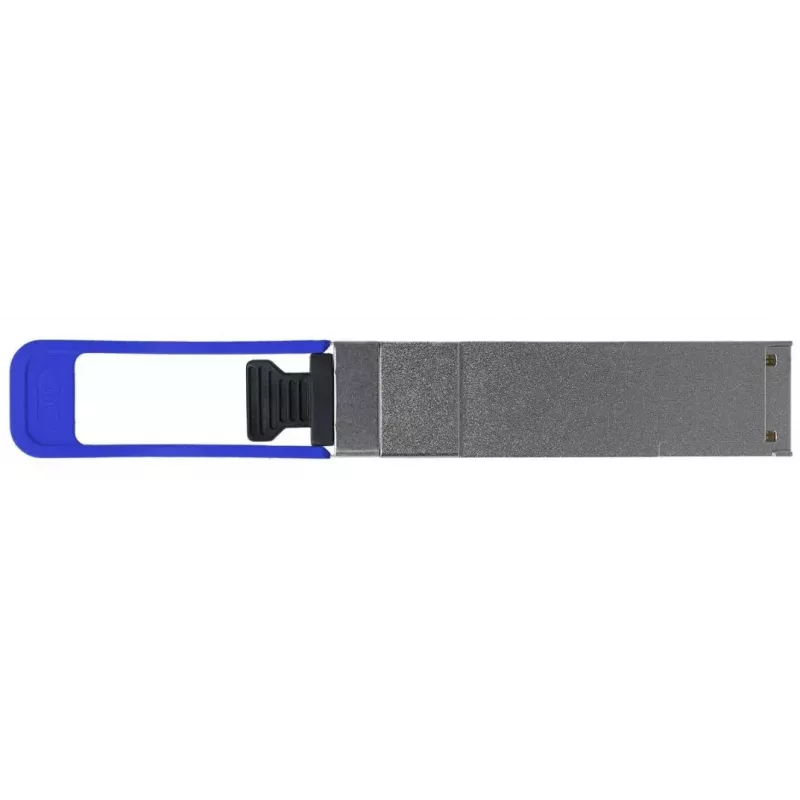

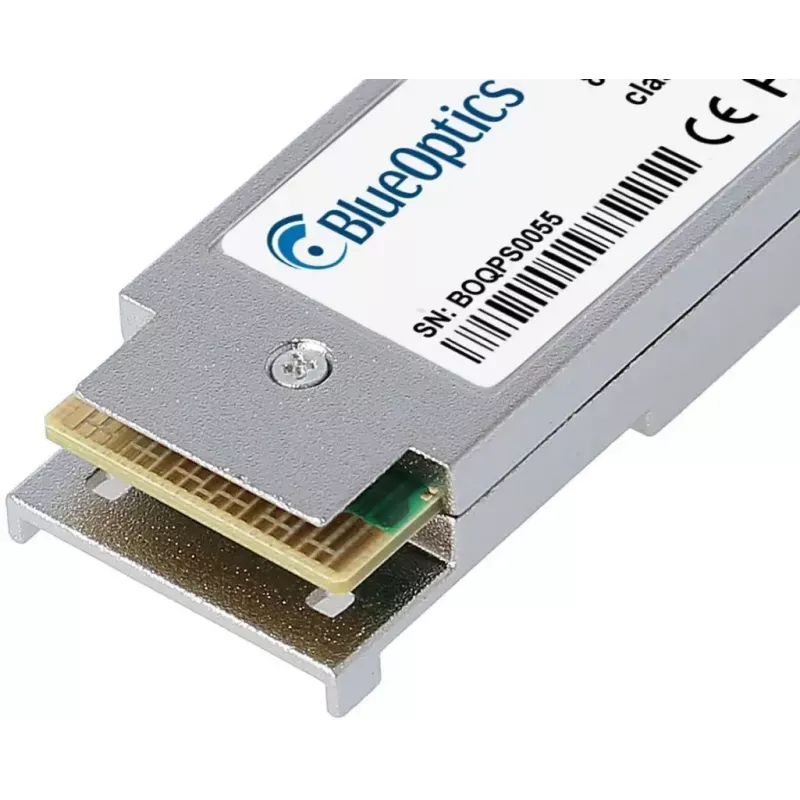

Kiudoptiline QSFP transiiver BlueOptics AXLM762-10000S-BO 10000 m

BlueOptics AXLM762-10000S-BO on kiudoptiline QSFP transiiver, mis on loodud kiirete optiliste ühenduste jaoks kuni 10 000 meetri kaugusele ühemoodilise fiibri kaudu. Kerge alumiiniumkorpuse ja vaid 20 g raskuse moodul on loodud sobima tööstusstandardsetesse QSFP-pesadesse ning tagama usaldusväärse 40G andmeedastuse võrguseadmetele, mis toetavad 40GBASE-LR4 rakendusi. See kasutab LC Duplex ühenduvust ja sisaldab CWDM-iga varustatud saatja ja vastuvõtja sektsioone, et kanda multiplekseeritud optilisi signaale pikkade vahemaade taha, hoides samal ajal vormiteguri ja kaalu minimaalsena.

Eelised

Transiiver pakub pikaulatuslikku jõudlust kuni 10 km kaugusele ühemoodilise fiiberoptika kaudu ning toetab 40G andmeedastuskiirusi, mis sobivad Etherneti ja seotud kiirete protokollide jaoks. Selle alumiiniumkorpus tagab füüsilise vastupidavuse ja soojuse hajutamise, samas kui kompaktne 20 g disain lihtsustab käsitsemist ja paigaldamist tihedates andmekeskuse keskkondades. Moodul on loodud vastama levinud MSA QSFP mehaanilistele ja elektrilistele spetsifikatsioonidele ning sisaldab digitaalse diagnostika (DDM/DOM) tuge, et jälgida tööparameetreid nagu toitepinge, laseri voolutugevus, optiline võimsus ja temperatuur, kui host-riistvara seda toetab.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Sisestage BlueOptics AXLM762-10000S-BO ühilduvasse QSFP-pessa oma lülitis, ruuteris või muus võrguseadmes, kui host on välja lülitatud, või järgige seadme tootja kuumvahetusjuhiseid. Ühendage LC Duplex ühemoodilised fiiberoptilised parandusjuhtmed transiiveri portidesse, jälgides õiget saatja/vastuvõtja suunda. Veenduge, et ühendatud fiiberoptiline liin, harutoos ja kaugtransiiver sobivad 40GBASE-LR4 tööks ning et host-seadme püsivara või draiverid aktsepteerivad kolmandate osapoolte QSFP-mooduleid. Kui see on saadaval, lubage ja lugege DDM/DOM väärtusi hosti haldusliidesest, et kontrollida optilist võimsust, temperatuuri ja muud reaalajas diagnostikat.

Soovitused

Kasutage ühemoodilisi LC Duplex fiiberoptilisi parandusjuhtmeid, mis on hinnatud 10 km või pikemaks tööks, ja hoidke konnektorite otsapinnad puhtad, et tagada optimaalne signaalikvaliteet. Kontrollige ühilduvust sihtlüliti või ruuteri mudeliga ja lubage digitaalne diagnostika hostis, et jälgida ühenduse tervist. Parimate tulemuste saavutamiseks andmekeskuse keskkondades suunake fiibrid läbi sobivate halduspaneelide ja vältige liigset painutamist.
