Kinnituskomplekt Rittal 3073.000 — Hall termoplastne polüester (PBT) klaaskiuga

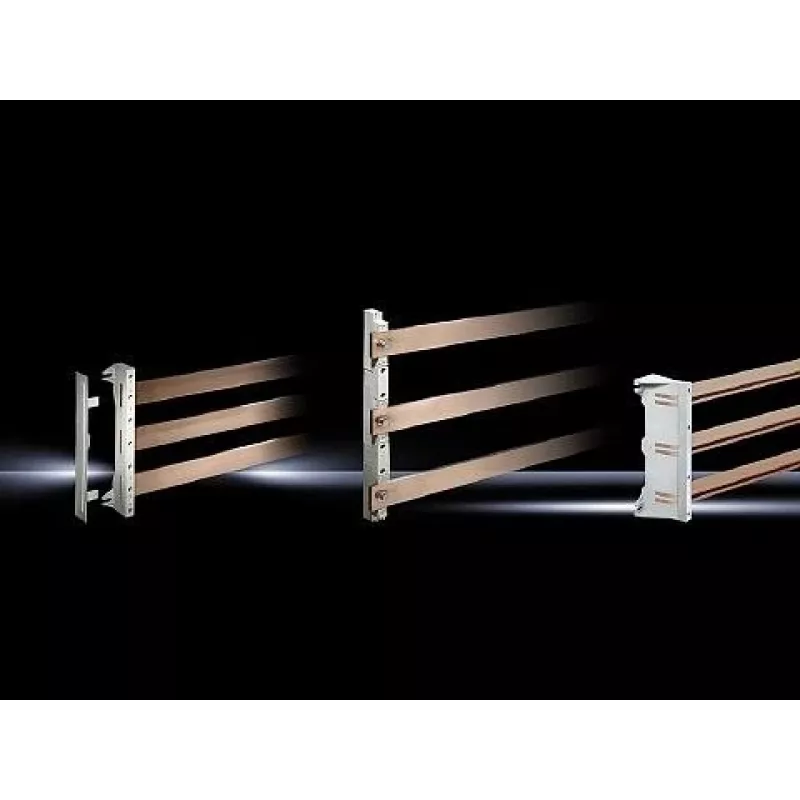

Rittal 3073.000 on kinnituskomplekt, mis on valmistatud hallist termoplastsest polüestrist (PBT), mis on tugevdatud klaaskiuga. See on mõeldud tagama usaldusväärset mehaanilist tuge ja kindlat kinnitust voolusiinidele ja nendega seotud komponentidele korpustes ja juhtkappides. Materjalikombinatsioon tagab vastupidavuse tavalistele tööstuskemikaalidele ja hea mõõtmete püsivuse tüüpilistes elektripaigaldustingimustes, samas kui komplekti geomeetria on kavandatud sobima kolmepooluseliste voolusiinikonfiguratsioonidega, mille siinide keskkaugus on 100 mm ja laiused vahemikus 30–60 mm ning paksus kuni 10 mm.

Eelised

Kinnituskomplekt pakub tasakaalustatud kombinatsiooni mehaanilisest tugevusest ja elektriisolatsioonist tänu klaaskiuga tugevdatud PBT-le. Selle hall värv ja kompaktne disain võimaldavad korralikku integreerimist kappidesse ja jaotlasseadmetesse. Komponent talub kulumist, pakub stabiilset kinnitust voolusiinidele 100 mm keskkaugusega ning vähendab vajadust sagedaseks asendamiseks tavalistes tööstuskeskkondades. Paigaldamine sobib tavaliste paneelide paigutustega ja toetab kolmepooluselisi voolusiinikonfiguratsioone.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Asetage Rittali kinnituskomplekt vajalikku kohta korpuse sees, joondades komplekti nii, et see toetaks kolmepooluselist voolusiini 100 mm keskkaugusega. Kinnitage komplekt vastavalt kapitootja juhistele, kasutades sobivaid kinnitusvahendeid ja pöördemomente korpuse materjali jaoks. Sisestage voolusiin tugisoones või kinnituspiirkonnas, tagades korraliku asetuse ja joonduse, seejärel lõpetage elektriühendused vastavalt kehtivatele standarditele ja ohutusprotseduuridele. Kontrollige mehaanilist stabiilsust ja kaugust pinge all olevatest osadest enne süsteemi pingestamist.

Soovitused

Kasutage kinnituskomplekti ainult ettenähtud voolusiini mõõtmete piires (laius 30–60 mm, paksus kuni 10 mm) ja hoidke nõutavad roomamis- ja kliirenskaugused kapi sees. Vältige kokkupuudet agressiivsete kemikaalidega, mis ületavad tavalisi tööstuslikke puhastusvahendeid, ning kontrollige ühilduvust konkreetse keskkonnaga. Järgige Rittali ja kohalikke elektripaigaldusstandardeid kinnitamisel, maandamisel ja pinge all olevate osade kaitsmisel.
