Keystone-moodul Wirewin WKS JACK KAT6A STP EA

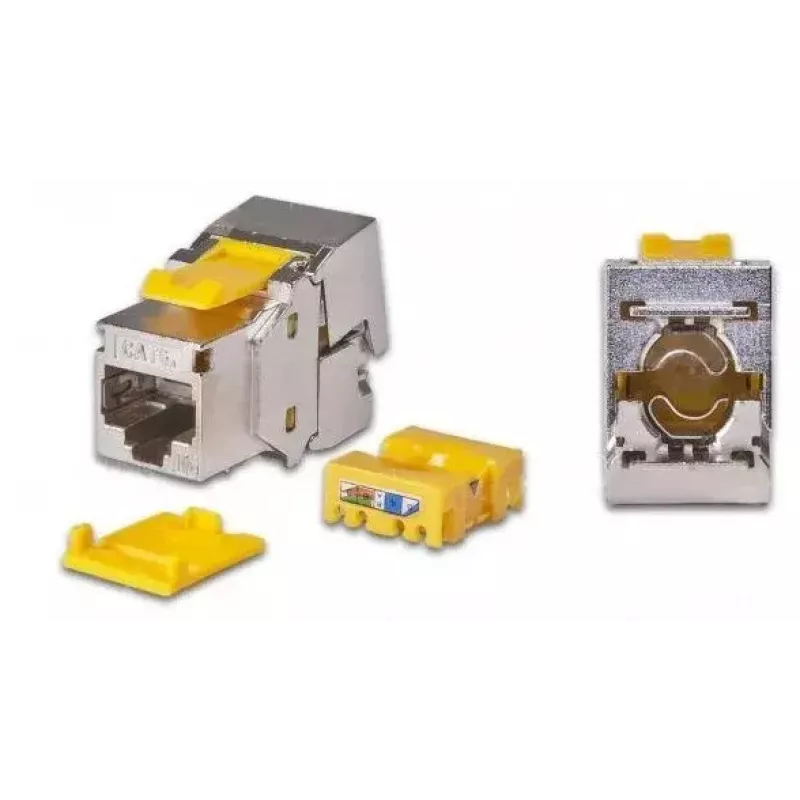

Wirewin WKS JACK KAT6A STP EA on lame CAT6A keystone-moodul, mis on mõeldud kiireks andmeedastuseks struktureeritud kaabeldussüsteemides. See sisaldab RJ-45 liidest, tööriistavaba termineerimismeetodit (LSA-tööriista pole vaja) ja integreeritud maandusvõimalust üheosalise seadme tagaküljel. Moodul on testitud ja sertifitseeritud vastavalt ISO/IEC standarditele ning sellel on metallkollane viimistlus, kompaktsete mõõtmetega 23,5 mm (L) × 37,5 mm (S) × 17,5 mm (K).

Eelised

Moodul toetab CAT6A jõudlust STP-varjestusega, mis tagab parema mürasummutuse ja usaldusväärsed kiired ühendused. Tööriistavaba termineerimine lihtsustab paigaldamist ja vähendab vajadust spetsiaalsete tööriistade järele. Üheosaline disain koos tagumise maandusvõimalusega tagab kompaktse ja vastupidava lahenduse patch-paneelidele ja esipaneelidele, täites samas ISO/IEC sertifitseerimisnõudeid.

Sobib

• Struktureeritud kaabelduseks kontorites ja andmekeskustes
• Patch-paneelid ja seinapaneelid, mis nõuavad CAT6A STP ühendusi
• Keskkonnad, mis vajavad sertifitseeritud ISO/IEC jõudlust ja varjestatud RJ-45 porte

Peamised tehnilised andmed

• Mudel: WKS JACK KAT6A STP EA
• Standard: CAT6A, ISO/IEC sertifitseeritud
• Pistik: RJ-45, varjestatud (STP)
• Termineerimine: Tööriistavaba (LSA-tööriista pole vaja)
• Maandus: Tagaküljel maandusvõimalus
• Mõõtmed: 23,5 × 37,5 × 17,5 mm (L × S × K)
• Värvus: Metallkollane
• Bränd: õhuke wirewin
• MPN: WKS JACK KAT6A STP EA
• EAN: 9120046985329

Kasutamine

Sisestage keystone-moodul patch-paneeli või seinapaneeli sobivasse keystone-avasse, kuni see klõpsatusega paika lukustub. Valmistage ette varjestatud keerdpaarkaabel, joondage paarid vastavalt mooduli ühendusskeemile ja termineerige, kasutades kaasasolevat tööriistavaba mehhanismi. Veenduge, et kaabli varje on ühendatud mooduli tagumise maanduspunktiga, et tagada korralik STP jõudlus. Pärast paigaldamist kontrollige ühendust ja sertifitseerimistaseme jõudlust sobiva võrgutestimise seadmega.

Soovitused

Parimate tulemuste saavutamiseks kasutage varjestatud kaabeldust ja veenduge, et šassii või esipaneel tagab pideva maandustee; kontrollige paigaldust kaablitesteriga, et kinnitada CAT6A jõudlus ja korralik varjestuse järjepidevus.
