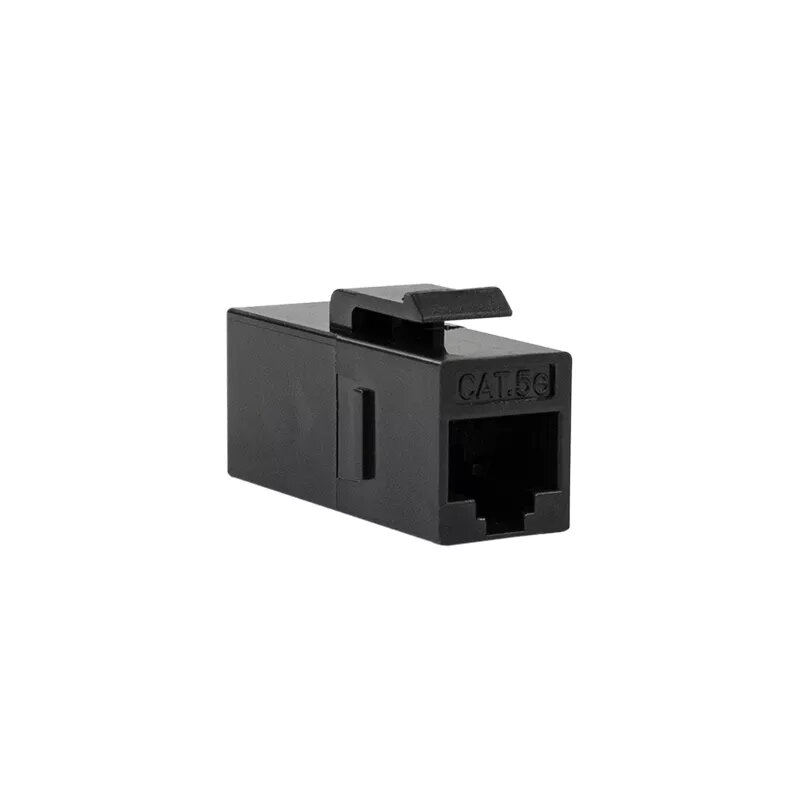

Keystone moodul LogiLink NK4030

LogiLink NK4030 on lame must keystone moodul RJ-45 emane läbivühendusega pistikuga, mis on mõeldud Cat.5e UTP võrkudele. Selle kompaktsed mõõtmed (14,5 mm lai, 32,7 mm sügav, 22 mm kõrge) võimaldavad paigaldada seda snap-in meetodil keystone paneelidesse ja pinnapajatistesse karpidesse, pakkudes lihtsat inline ühenduslahendust horisontaal- ja patšimiskaabelduseks. Moodulit müüakse üksikult ja see tagab korraliku, ruumisäästliku ühenduspunkti võrgupaigaldistes.

Eelised

Lame keystone disain tagab ühilduvuse standardsete keystone portide ja tühjade paneelidega, säilitades samas madala profiiliga välimuse. RJ-45 emane-emane läbivühendus lihtsustab kaablimarsruuti ja võimaldab kiiret ühendust kahe Ethernet kaabli vahel ilma seinapistiku või täiendava terminatsioonita. Tööriistadeta snap-in paigalduseks konstrueeritud moodul toetab lihtsat paigutamist ja vahetamist spetsiaalsetes keystone paneelides või pinnapajatistes karpides.

Sobilik

• Cat.5e UTP Ethernet ühenduste pikendamiseks, kus on vaja kompaktset inline ühendusmoodulit
• Konsolidatsioonipunktide loomiseks patšpaneelides või seinapistikukohtades
• Kiirete ajutiste ühenduste jaoks võrgukaablite testimisel või tõrkeotsingul
• Paigaldamiseks tühjadesse keystone paneelidesse ja LogiLink pinnapajatistesse karpidesse

Peamised andmed

• Pistiku tüüp: RJ-45 emane - RJ-45 emane (läbivühendus)
• Kaablikategooria ühilduvus: Cat.5e UTP
• Paigaldus: snap-in keystone moodul keystone paneelidele ja pinnapajatistele karpidele
• Värvus: must
• Mõõtmed: 14,5 mm (L) × 32,7 mm (S) × 22 mm (K)
• Pakend: üksik ühik

Kasutamine

Sisestage LogiLink NK4030 sobivasse keystone avausse, joondades mooduli paneeli või pinnakarbi piluga ja vajutades, kuni see klõpsatab paika. Ühendage üks RJ-45 kaabel läbivühenduspistiku mõlemasse otsa, et luua pidev Ethernet ühendus. Eemaldamiseks vajutage mooduli kinnitusklambritele ja tõmmake see ettevaatlikult paigaldusavast välja. Veenduge, et kaablid on korralikult paigas, ja kontrollige pärast paigaldust ühendatud seadmete lingi olekut.

Soovitused

Kasutage moodulit koos Cat.5e UTP kaablitega, et säilitada nimivõimsust; vältige liigset painutamist või pinget kaablitele ühenduspunktis. Paigaldage ühilduvatesse keystone paneelidesse või LogiLink pinnapajatistesse karpidesse, et tagada turvaline kinnitus ja vältida juhuslikku lahtiühendumist. Püsipaigaldiste või suurema läbilaskevõime vajaduse korral kaaluge sertifitseeritud patšpaneelide või kõrgema kategooria komponentide kasutamist.
