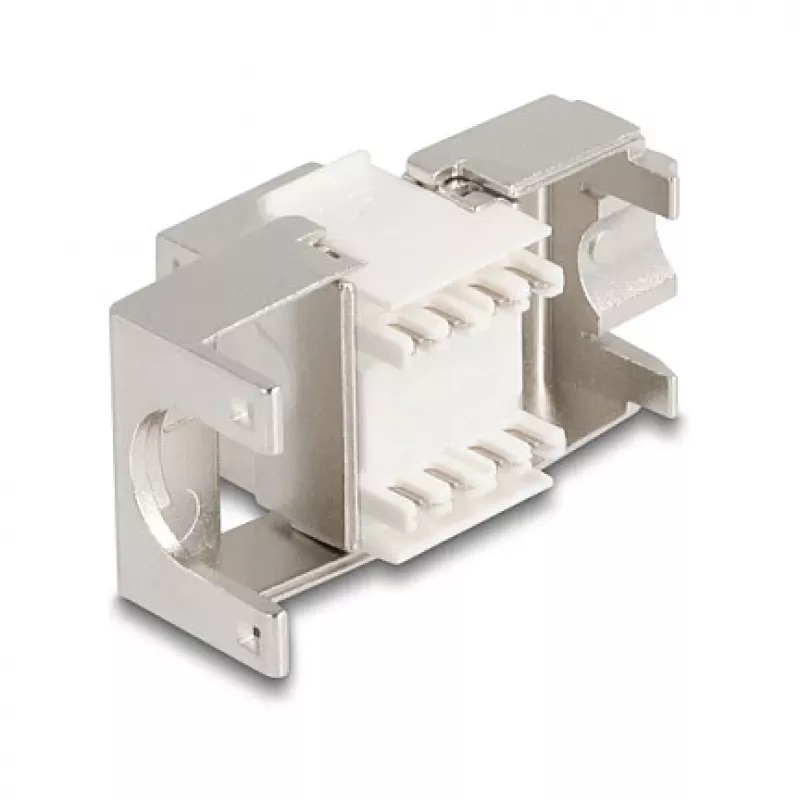

Keystone-moodul DELOCK 90723 — lame RJ-45 pesa, hõbe/valge, 16×28,5×22,6 mm

DELOCK 90723 keystone-moodul on lame RJ-45 pesa, mis on mõeldud madalaprofiililisteks võrguliitumisteks. Kompaktse mooduli mõõtmed on 16 × 28,5 × 22,6 mm ning see on viimistletud hõbedaselt/valgelt. Müüakse üheosalise kilekotis, see on ette nähtud paigaldamiseks keystone-hoidjatesse nagu patch-paneelid, seinaplaadid või pinnakarbid, kus on vaja madalat pistmikku Cat6a kaabelduse jaoks.

Eelised

Õhuke, lühikese korpusega disain vähendab sügavuse nõuet ja võimaldab paigaldust kitsastesse ruumidesse, ilma et see mõjutaks RJ-45 ühilduvust. Lame RJ-45 emane liides toetab standardset keystone-kinnitust ja aktsepteerib LSA/22–24 terminaalimisstiile, mis sobivad Cat6a kaabeldusele. Kompaktsed mõõtmed ja neutraalne hõbedane/valge viimistlus muudavad mooduli hõlpsasti integreeritavaks mitmesugustesse keystone-korpustesse ja esipaneelidesse.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Termineerige võrgukaabel moodulile, kasutades LSA-löögimeetodit või ühilduvat terminaalimistööriista 22–24 AWG juhtmetele, järgides Cat6a kaabelduse standardeid paaride orientatsiooni ja paari keerdsuse piirangute osas. Pärast termineerimist sisestage moodul patch-paneeli, seinaplaadi või pinnakarbi keystone-avasse, kuni see klõpsuga oma kohale fikseerub. Veenduge, et moodul on täielikult paigas ja kaabli paigutus ei avalda terminaalile liigset pinget.

Soovitused

Kasutage moodulit paigaldustes, kus on vaja vähendatud sügavusega keystone-moodulit. Parima jõudluse tagamiseks järgige Cat6a paigaldustavasid: hoidke paari keerdsus terminaali juures minimaalne, säilitage õige kaabli painderaadius ning kasutage sobivat maandust ja kaablihaldust. Kontrollige terminaalid pärast paigaldamist võrgutesteriga.
