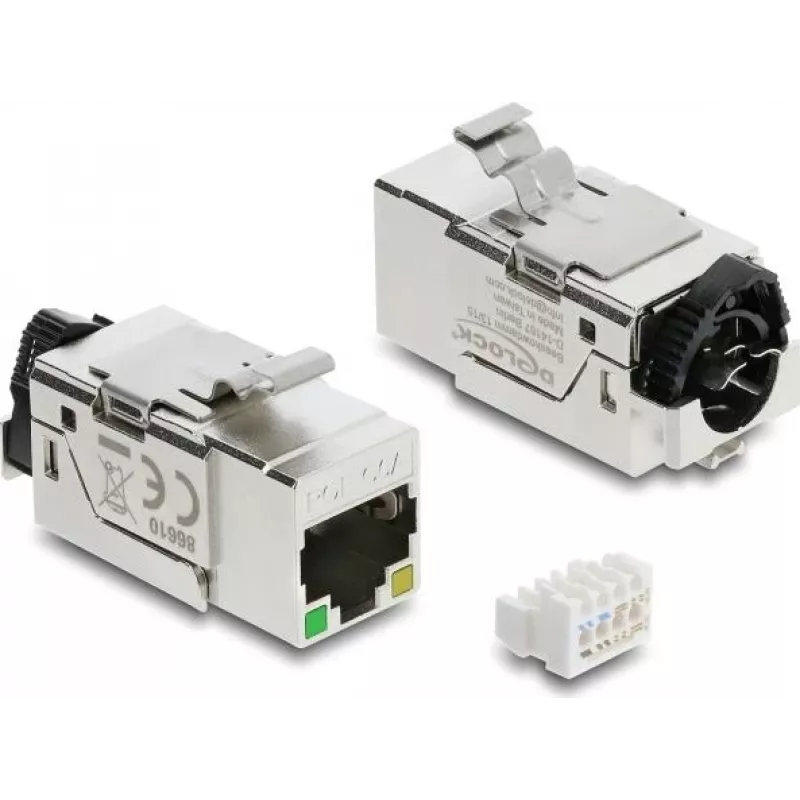

Keystone-moodul DELOCK 86610 — lame roostevaba teras RJ-45, 16,4×37,5×22 mm

DELOCK 86610 on lame roostevabast terasest keystone-moodul koos RJ-45-pistikuga, mõõtmetega 16,4 × 37,5 × 22 mm paigaldamiseks standardsetesse keystone-seinaplaatidesse, paneelidesse või pinnapealsetesse karbidesse. Moodul pakub ühte varjestatud Etherneti porti, mis vastab Cat.6A nõuetele ja võtab vastu keerdpaarkaabli, mis lõpetatakse tööriistavaba LSA-ühenduse abil. Integreeritud PoE-tuvastus LED-id näitavad Power-over-Etherneti toite olemasolu ja tüüpi ning tagumine lukustusklamber kinnitab võrgukaabli ilma kaablisidemeid kasutamata.

Eelised

Roostevabast terasest korpus pakub tugevat varjestust ja lamedat profiili, mis sobib kompaktsetesse paigaldustesse. Vastavus Cat.6A standarditele ja STP-konstruktsioon toetab kõrgsageduslikke Etherneti linke ning vähendab elektromagnetilisi häireid. Tööriistavaba LSA-lõpetamine ja sisseehitatud kaabli lukustusklamber kiirendavad paigaldamist ja kaabli kinnitamist. Integreeritud PoE-näidik lihtsustab toitega portide tuvastamist professionaalsetes võrgukeskkondades.

Sobib

• Etherneti võrgu lõpetamiseks kontorites ja andmekappides
• Keystone-paneelidesse ja seinaplaatidesse, mis vajavad lamedat sisu
• Paigaldustesse, mis nõuavad varjestatud (STP) Cat.6A jõudlust
• Olukordades, kus PoE olemasolu ja tüüp peavad olema nähtavad
• Keskkondades, kus eelistatakse tööriistavaba LSA-lõpetamist ja kaablisidemeteta kinnitust

Peamised tehnilised andmed

• Pistiku tüüp: 1 × RJ45 emane (8P/8C)
• Lõpetamine: 1 × LSA tööriistavaba
• Jõudlusklass: Cat.6A (varjestatud)
• Varjestus: STP (metallkorpus suurendatud EMI-kaitse jaoks)
• Standarditele vastavus: ISO/IEC 11801 Edition 2.2, EN 50173-1, EN 60603-7-41, ANSI/TIA 568.2-D
• Viigujaotus: TIA-568A/B
• Mõõtmed (L × S × K): 16,4 × 37,5 × 22 mm
• Paigaldus: snap-in keystone-formaat standardsete plaatide ja paneelide jaoks
• PoE näidik: integreeritud LED-id olemasolu ja tüübi tuvastamiseks
• Kaabli kinnitus: tagumine lukustusklamber (kaablisidemeid pole vaja)

Kasutamine

Lõpetage keerdpaarkaabel LSA-kontaktidel, järgides valitud TIA-568A või TIA-568B viigujaotust. Veenduge, et kaabli varje on korralikult ühendatud mooduli korpusega, et säilitada kogu varjestus. Suruge moodul standardsesse keystone-avasse seinaplaadis, paneelis või pinnapealses karbis, kuni see lukustub. Ühendage võrgukaabel RJ-45-pistikupessa. Jälgige integreeritud LED-e, et kontrollida PoE olemasolu ja tüüpi vastavalt vajadusele.

Soovitused

Parima jõudluse saavutamiseks kasutage Cat.6A klassi varjestatud keerdpaarkaableid (STP) ja hoidke korrektset varje järjepidevust kaabli ja mooduli vahel. Kontrollige viigujaotuse ühtsust kogu paigalduses, et vältida ühenduvusprobleeme. Paigaldamise ajal vältige kaabli liigset painutamist lõpetamispunktis ja veenduge, et lukustusklamber kinnitab kaabliümbrise, et vältida pinget kontaktidele.
