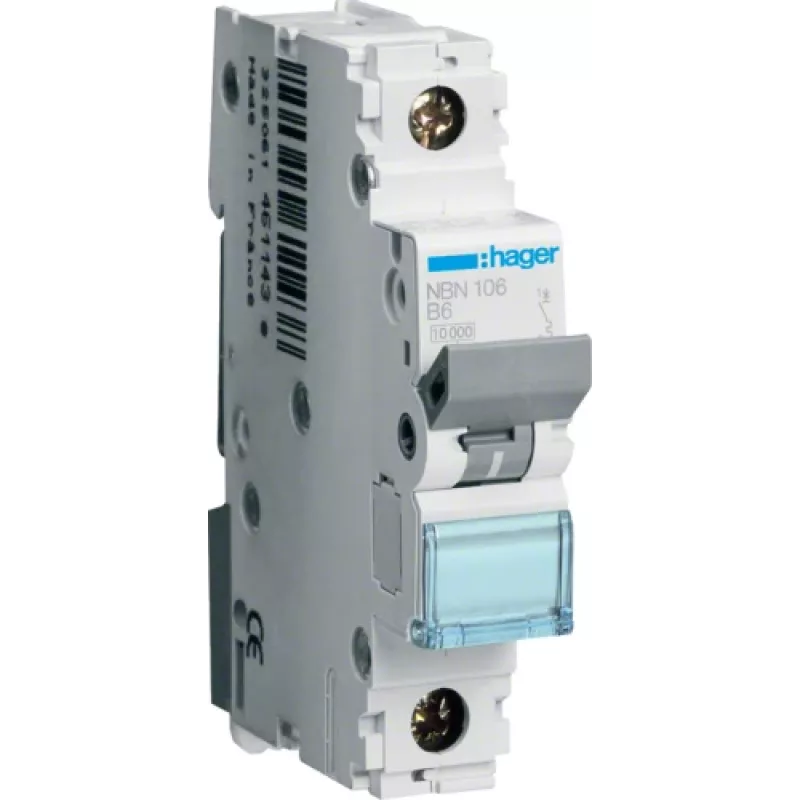

Kaitselüliti Hager NBN106 1P, 6 A, 50–60 Hz, 17,5 mm lai

Hager NBN106 on ühepooluseline (1P) miniatuurne kaitselüliti nimivooluga 6 A ja vahelduvvoolu sageduse ühilduvusega 50–60 Hz. Seade on mõeldud paigaldamiseks DIN-liistule ja sellel on kompaktne korpus laiusega 17,5 mm, sügavusega 70 mm ja kõrgusega 83 mm. See tagab ülekoormus- ja lühisekaitse ühele faasile elamu- ja väikeärikinnistute elektripaigaldistes, võttes jaotuskilbis minimaalselt ruumi.

Eelised

Hager NBN106 pakub usaldusväärset liigvoolukaitset kompaktses vormis, mis sobib standardsetesse jaotuskilpidesse. Selle ühepooluseline disain võimaldab majanduslikult kaitsta üksikuid faasiahelaid. Kaitselüliti standardiseeritud mõõtmed ja ühilduvus DIN-liistuga lihtsustavad paigaldamist ja integreerimist teiste modulaarsete kaitse- ja jaotusseadmetega.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage Hager NBN106 jaotuskilbis standardsele DIN-liistule, järgides kohalikke elektrieeskirju ja ohutusprotseduure. Ühendage faasijuht kaitselüliti liiniklemmile ja koormusjuht koormusklemmile, tagades ühenduste õige pingutusmomendi. Veenduge, et kaitselüliti sobib süsteemi toiteallikaga (AC, 50–60 Hz) ja et 6 A nimivool vastaks ahela kavandile. Pärast juhtmestamist lülitage kaitselüliti asendisse ON ja kontrollige kaitstud ahela korrektset toimimist.

Soovitused

Kasutage NBN106 ahelates, kus on sobiv 6 A nimikaitse; koordineerige üles- ja allavoolu kaitseseadmetega, et tagada selektiivne rakendumine. Tehke perioodilisi visuaalseid kontrolle ja funktsionaalseid katseid vastavalt kohalikele eeskirjadele. Paigaldamiseks ja hoolduseks pöörduge kvalifitseeritud personali poole.
