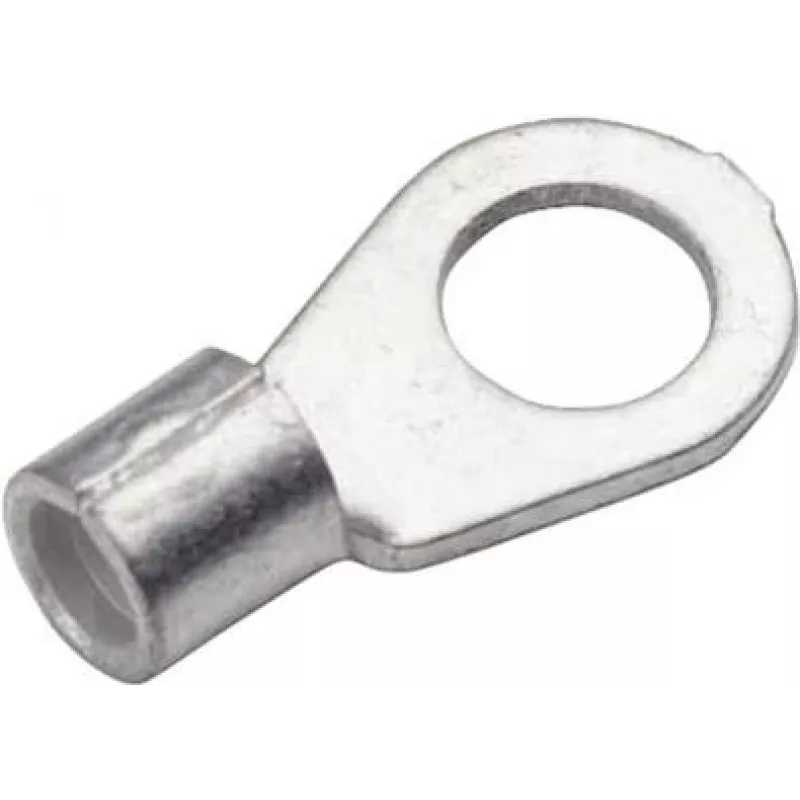

Kabelsilm cimco 180490 kaablitele kuni 95 mm², ava läbimõõt 10,5 mm

Kabelsilm cimco 180490 kaablitele kuni 95 mm², ava läbimõõt 10,5 mm on pressitav elektripistik, mis on mõeldud suure ristlõikega juhtmete ühendamiseks poldi või tihvtiga. See tugevaks elektripaigaldiseks valmistatud silm tagab väikese takistusega kontakti ja stabiilse mehaanilise kinnituse rakendustes, kus on vajalik usaldusväärne vooluülekanne, näiteks akuklemmide, maanduspunktide ja toitejaotusplokkide puhul.

Eelised

Silm on valmistatud juhtivast metallist plaaditud viimistlusega, et minimeerida korrosiooni ja säilitada ajas elektrijuhtivust. Selle ava mahutab kaableid kuni 95 mm², pakkudes piisavat ristlõike pinda kõrgvooluahelate jaoks. 10,5 mm kinnitusava sobib paljudes elektrikilpides ja sõidukite akukinnitustes kasutatavate standardsete tihvtide ja poltidega. Pressitav ava on ühilduv sobivate pressimistööriistadega, tagades kindla ja vibratsioonikindla ühenduse.

Sobib

• Sõidukite ja statsionaarsete akupankade akuklemmid
• Maandus- ja nullpunktiühendused elektripaigaldistes
• Toitejaotusliinid ja kõrgvoolulised klemmiplokid
• Mere- ja tööstuselektrisüsteemid, mis nõuavad vastupidavaid ühendusi

Peamised tehnilised andmed

• Ühilduva juhi ristlõige: kuni 95 mm²
• Kinnitusava läbimõõt: 10,5 mm (Ø)
• Ühenduse tüüp: pressitav kabelsilm
• Materjal: juhtiv metall korrosioonikindla plaadistusega
• Sobib kõrgvoolurakendustele ja tugevdatud ühendustele

Kasutamine

Eemaldage kaabli isolatsioon sobiva pikkuseni, et see mahuks korralikult silma sisse, veendudes, et lahtisi kiude ei jää. Sisestage juht täielikult avasse ja asetage silm soovitud poldile/tihvtile. Kasutage sobivat suure ristlõikega klemmide jaoks mõeldud pressimistööriista, et suruda ava ühtlaselt kokku, kuni saavutate kindla mehaanilise ja elektrilise ühenduse. Pärast pressimist kontrollige ühendust, tõmmates õrnalt juhtmeotsast ja vajadusel kontrollige multimeetriga elektrilist pidevust. Paigaldage silm üle poldi/tihvti ja kinnitage sobiva seibi ja mutriga, pingutades paigaldusele ettenähtud pöördemomendiga.

Soovitused

Pikaajalise töökindluse tagamiseks kasutage õige suurusega pressimistööriista ning järgige soovitatud pressimisprofiile suurte juhtmete korral. Karmides keskkondades kandke ühendusele korrosioonivastast vahendit ja kontrollige perioodiliselt klemme pingutuse ning korrosiooni- või ülekuumenemisjälgede suhtes.
