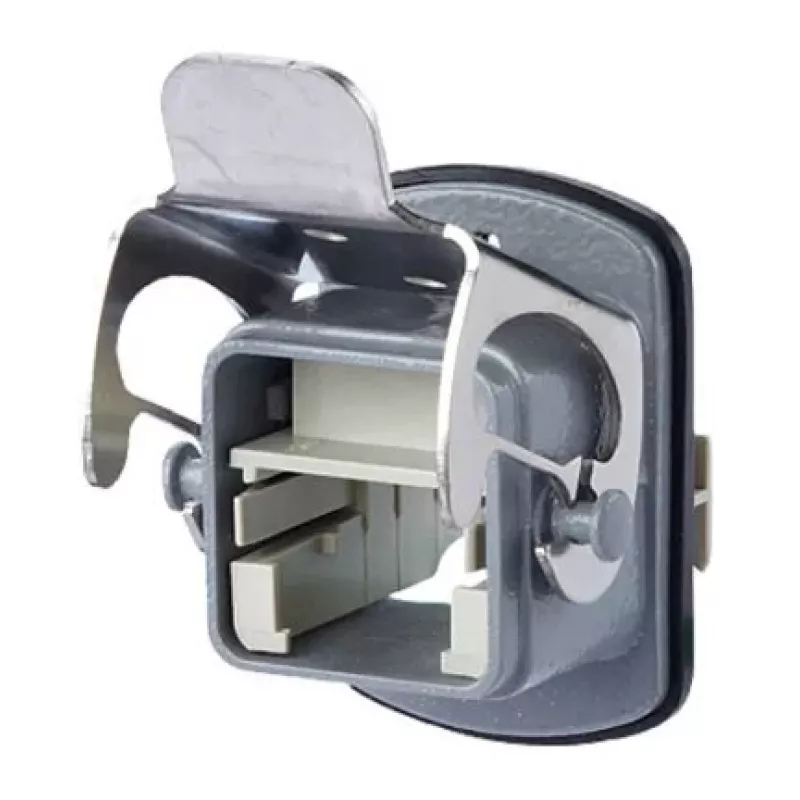

Kaablitihend BTR NETCOM 1401063300ME hall metall

BTR NETCOM 1401063300ME hall metallist kaablitihend on tööstusühilduv äärikkorpus, mis on mõeldud kasutamiseks E-DAT Industry äärikusisenditega. Sellel on klambrilukk vastavalt standardile IEC 61076-3-106 Variant 5 ja see pakub IP67-kaitset, et hoida pistikud tolmu- ja veekindlalt suletuna. Korpusel on parem keemiline vastupidavus ja vastupidavus, UL 94V-0 tulepüsivusklass ning see võimaldab RJ45-sisendi maandamist 2,8 mm kontaktviikude kaudu. Kinnitamine toimub kahe M3-kruviga (ei kuulu komplekti).

Eelised

See metallkorpus tagab tugeva mehaanilise kaitse ja pikema kasutusea tööstuslike pistikühenduste jaoks. Selle IP67-reitinguga korpus tagab usaldusväärse tihenduse karmides keskkondades, samas kui parem kemikaalikindlus ja UL 94V-0 tulepüsivusklass suurendavad ohutust ja sobivust tööstuslikuks kasutamiseks. Disain toetab RJ45-sisendite maandamist ja sobib mitmesuguste E-DAT Industry sisenditega.

Sobib

• Tööstuslike Ethernet RJ45 väli-pistikupesa paigaldistele (T568A, T568B või Profinet)
• RJ45 kaabliühenduspesade ja USB kaabliühenduspesade rakendustele koos E-DAT Industry sisenditega
• Välitingimustes ja karmides keskkondades asuvatele kaablisisenedustele, mis vajavad IP67-kaitset
• Rakendustele, mis vajavad maandusvõimalusega metallkorpusi

Peamised spetsifikatsioonid

• Mudel: BTR NETCOM 1401063300ME
• Materjal: hall metallkorpus
• Sissepääsukaitse: IP67
• Ääriklukk: Klambrilukk vastavalt standardile IEC 61076-3-106 Var. 5
• Tulepüsivus: UL 94V-0
• Maandus: Võimalik RJ45-sisendil 2,8 mm kontaktviikude abil
• Kinnitus: Standardne kinnitus kahe M3-kruviga (kruvid ei kuulu komplekti)
• Ühildub: E-DAT Industry RJ45 välja-pistikupesa sisenditega, RJ45 kaabliühenduspesa sisenditega, USB kaabliühenduspesa sisenditega
• Tootja: BTR; MPN: 1401063300ME; EAN: 4250184114222

Kasutusjuhend

Paigaldage äärikkorpus ettenähtud paneeli avasse ja kinnitage see kahe M3-kruviga (ei kuulu komplekti). Sisestage sobiv E-DAT Industry äärikusisend (RJ45 välja-pistikupesa, RJ45 kaabliühenduspesa või USB kaabliühenduspesa) korpusesse ja lukustage see vastavalt klambriluku spetsifikatsioonile. Kui kasutate RJ45-sisendit, mis vajab maandamist, ühendage maandus 2,8 mm kontaktviikude abil, mis asuvad sisendil. Veenduge, et tihendid on õigesti paigaldatud, et säilitada IP67-kaitse enne koostu tolmu või veega kokkupuutumist.

Soovitused

Kasutage ainult ühilduvaid E-DAT Industry sisendeid ja õige pikkusega M3-kinnituskruvisid, et vältida korpuse kahjustamist või IP67-tihendi kahjustamist. Vajadusel kontrollige maanduse korrektsust ja järgige tööstuslike pistikühenduste kehtivaid paigaldusstandardeid.
