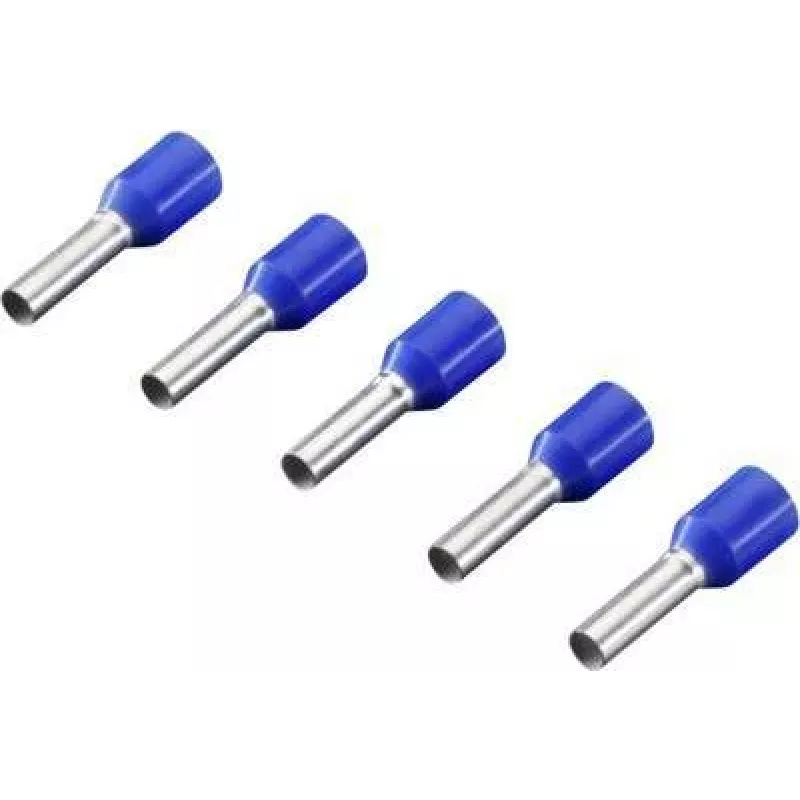

Kaablitarvik Rittal 4050.734 — klemmihülsi komplekt (DIN värvikood)

Rittal 4050.734 — klemmihülsi komplekt (DIN värvikood) on isoleeritud traadiotsakute komplekt, mis on mõeldud juhtmete lõpetamise lihtsustamiseks ja standardimiseks juhtpaneelides, elektrikilpides ja tööstuskaabelduse paigaldistes. Komplekt järgib DIN värvikoodi tavasid, et muuta faasi ja funktsiooni tuvastamine lihtsaks, ning on mõeldud kasutamiseks pressimistööriistaga eemaldatud juhtmetel, tagades usaldusväärsed, vibratsioonikindlad ühendused ja parema kontaktpinna kruviklemmide ja klemmiplokkide jaoks.

Eelised

Klemmihülsi komplekt tagab ühtlase, tehasekvaliteediga lõpetamise, mis vähendab ekslevaid traadiotsi, parandab elektriühendust ja pikendab kruvi- ja klambriühenduste eluiga. Värvikoodiga isolatsioon võimaldab juhtide kiiret visuaalset tuvastamist vastavalt DIN standarditele, toetades organiseeritud kaabeldust ja lihtsamat hooldust. Hülsid on kompaktsed ja mõeldud turvaliseks pressimiseks, mis aitab tagada ahela töökindlust tööstuslikes ja kaubanduslikes paigaldistes.

Sobib

Kui see ei pruugi sobida

See komplekt on mõeldud tavalistele keerutatud vaskjuhtmetele ja presstüüpi ühendustele; see ei sobi kasutamiseks tahketele ühetuumalistele juhtmetele, mis vajavad erinevat lõpetamist, ega otseste jooteühenduste jaoks. See ei pruugi olla sobiv, kui kasutatakse äärmiselt suurt juhtme ristlõiget, mis jääb väljapoole komplekti toetatud vahemikku, või kui konkreetne paigaldus nõuab mittestandardset värvikoodi.

Peamised tehnilised andmed

Kuidas kasutada

Eemaldage juht soovitatud pikkuseni, sisestage paljad kiud täielikult hülsi torusse ja kasutage turvalise pressühenduse tegemiseks sobiva suurusega pressimistööriista. Veenduge, et värviline isolatsioon jääb nähtavaks, et säilitada identifitseerimine. Pärast pressimist kontrollige, et väljaulatuvaid kiude ei oleks ja et hülss oleks kindlalt juhtme isolatsiooni vastu surutud, enne kui sisestate lõpetatud juhtme klemmiplokkidesse või kruviühendustesse.

Mida enne ostmist arvesse võtta

Soovitused

Kasutage Rittal klemmihülsse koos sobiva pressimismatriitsiga ja tehke esinduslike lõpetuste tõmbekatsed, et kinnitada mehaanilist turvalisust. Säilitage selge dokumentatsioon värvikoodi määratluste kohta juhtmestiku skeemides, et identifitseerimine püsiks paneelide ja hooldustoimingute lõikes ühtlane.
