Kaablipress Cimco 10 6014 Must Vastupidav Disain

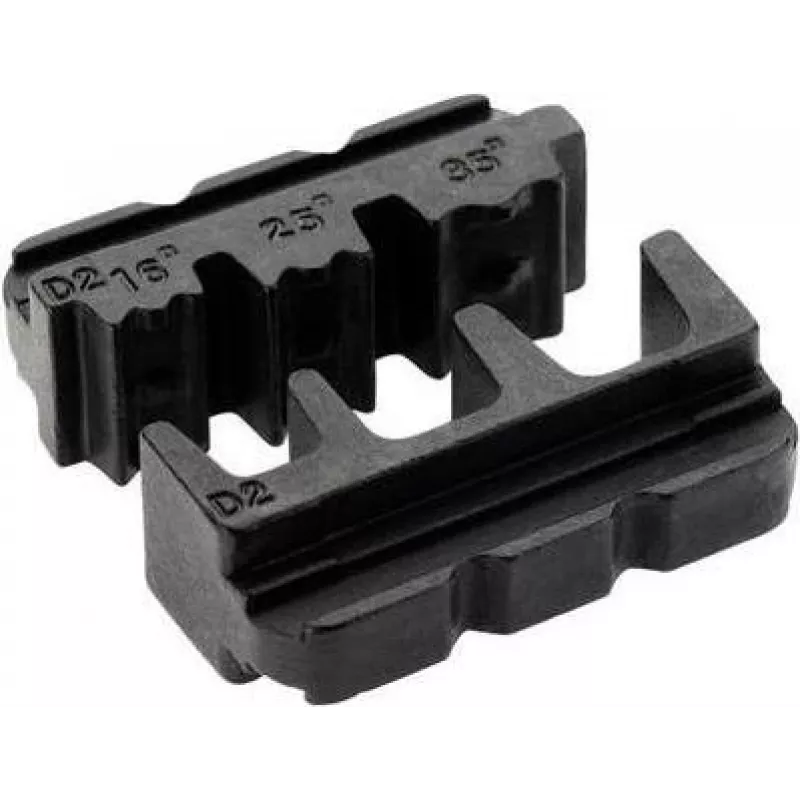

Kliki-ja-pressi pressimisprofiilisisustused isoleeritud ja isoleerimata juhtmeotstele 16 mm² kuni 35 mm² (AWG 5 kuni AWG 2). Trapetsikujuline pressimine (D2) loob optimaalse pressimiskuju ja sobib eriti hästi õhendatud, peenekiulistele juhtmetele vastavalt IEC 228-le. Kasutage koos Cimco kaablipressiga 10 6014, et saavutada usaldusväärsed, standardile vastavad ühendused.

Eelised

Pressimisprofiilisisustused tagavad kindla ja korratava pressimise nii isoleeritud kui ka isoleerimata otstele määratud suurusvahemikus. Trapetsikujuline (D2) geomeetria annab optimaalse pressimisvormi, mis parandab mehaanilist kinnitust ja elektrikontakti peenekiulistele juhtmetele. Kiired, tööriistaga ühilduvad klõps-sisustused võimaldavad kiiret vahetust ja säilitavad ühtlase pressimiskvaliteedi, kui neid kasutatakse koos Cimco 10 6014 kaablipressiga.

Sobib

• Isoleeritud juhtmeotsad 16 mm²–35 mm² (AWG 5–AWG 2)
• Isoleerimata juhtmeotsad 16 mm²–35 mm² (AWG 5–AWG 2)
• Õhendatud, peenekiulised juhtmed vastavalt IEC 228-le
• Kasutamiseks koos Cimco 10 6014 kaablipressiga professionaalsete elektriühenduste jaoks

Peamised spetsifikatsioonid

• Ühilduvad otsa ristlõiked: 16 mm²–35 mm² (AWG 5–AWG 2)
• Pressimisprofiil: Trapetsikujuline (D2)
• Juhtme tüüp: Peenekiulised / õhendatud juhtmed vastavalt IEC 228-le
• Ühilduvus: Klõps-sisustused Cimco 10 6014 kaablipressile

Kasutamine

Valige otsa suurusele vastav sisustus ja klõpsake see Cimco 10 6014 kaablipressi plaadi sisse. Sisestage ots koos juhtmega pressimisõõnde, joondage vastavalt vajadusele ja kasutage pressi vastavalt tööriista juhistele, kuni pressimistsükkel on lõppenud. Pärast pressimist kontrollige ühendust õige deformatsiooni ja kindla mehaanilise sobivuse osas enne kasutamist.

Soovitused

Järjepidevate tulemuste saavutamiseks kasutage sisustusi ainult määratud ristlõikevahemikus (16–35 mm²). Vahetage kulunud sisustused välja ning teostage pressi ja sisustuste perioodilist kontrolli. Peenekiulistele juhtmetele kasutamisel järgige IEC 228 ettevalmistusjuhiseid (eemaldamispikkus ja juhtmega manipuleerimine) ning kasutage Cimco 10 6014 vastavalt tootja juhistele.
