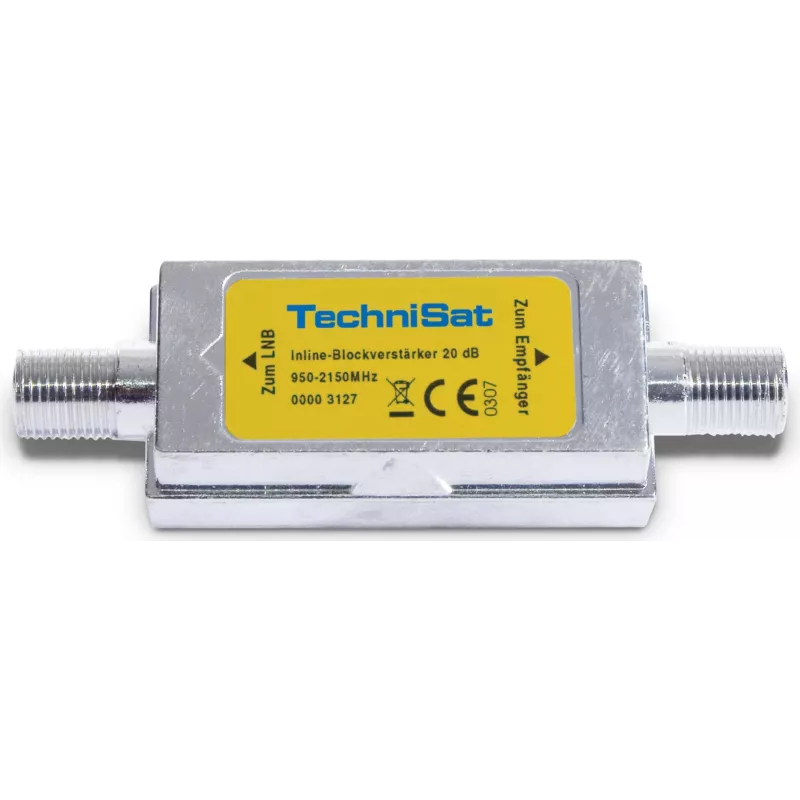

Kaablikombineerija TechniSat Inline Block Amplifier

TechniSat Inline Block Amplifier on kompaktne kaablikombineerija, mis on mõeldud vahesagedusvahemiku 950–2150 MHz võimendamiseks. See annab 20 dB võimendust, selle impedants on 75 Ω ja kaal on 22 g, muutes selle sobivaks inline-võimenduseks ja jaotamiseks kaabel- ja satelliitpaigaldistes. Töövool antakse võimendisse koaksiaalkaabli kaudu.

Eelised

Võimendi pakub 20 dB püsivat signaalitugevuse tõstmist vahemikus 950–2150 MHz kerges hõbedavärvilises korpuses. Selle 75 Ω impedants sobib standardsete koaksiaalkaablisüsteemidega ning toite saamine koaksiaalkaabli kaudu väldib eraldi toitejuhtme vajadust. Kompaktne suurus lihtsustab inline-integreerimist ilma oluliste ruuminõueteta.

Sobib

• Kaabel- ja satelliit-IF-signaalide inline-võimendamiseks (950–2150 MHz)
• Väikestesse elamu- või korterikaabeljaotusvõrkudesse
• Olukordadesse, kus toide antakse koaksiaalkaabli kaudu

Peamised tehnilised andmed

• Sagedusvahemik: 950–2150 MHz
• Võimendus (gain): 20 dB
• Impedants: 75 Ω
• Kaal: 0.022 kg
• Värv: hõbedane
• Toide: koaksiaalkaabli kaudu (töövool antakse läbi kaabli)
• Bränd: TECHNISAT, MPN: 0001/3127, EAN: 4019588131279

Kasutamine

Ühendage TechniSat Inline Block Amplifier koaksiaalliinil signaaliallika (satelliidi- või kaabelvastuvõtja) ja järgneva seadme vahele. Veenduge, et võimendi on orienteeritud vastavalt sisend/väljund tähistustele ja et koaksiaalkonnektorid on kindlalt kinnitatud. Andke võimendile töövool, kasutades peajaama või toiteinjektorit, mis varustab alalisvoolu koaksiaalkaabli kaudu. Kontrollige signaalitasemeid pärast paigaldamist ja reguleerige süsteemi vastavalt vajadusele.

Soovitused

Paigaldage võimendi signaaliallikale võimalikult lähedale, et parandada signaali-müra suhet. Kasutage kvaliteetseid koaksiaalkaableid ja ühendusi ning vältige tarbetuid jaotusahelaid pärast võimendit, et säilitada efektiivne võimendus. Veenduge, et koaksiaalkaabli kaudu voolu andmiseks mõeldud toiteallikas vastab võimendi nõuetele.
