Kaablijaotur Televes 519502 Roostevaba teras 5-2400 MHz

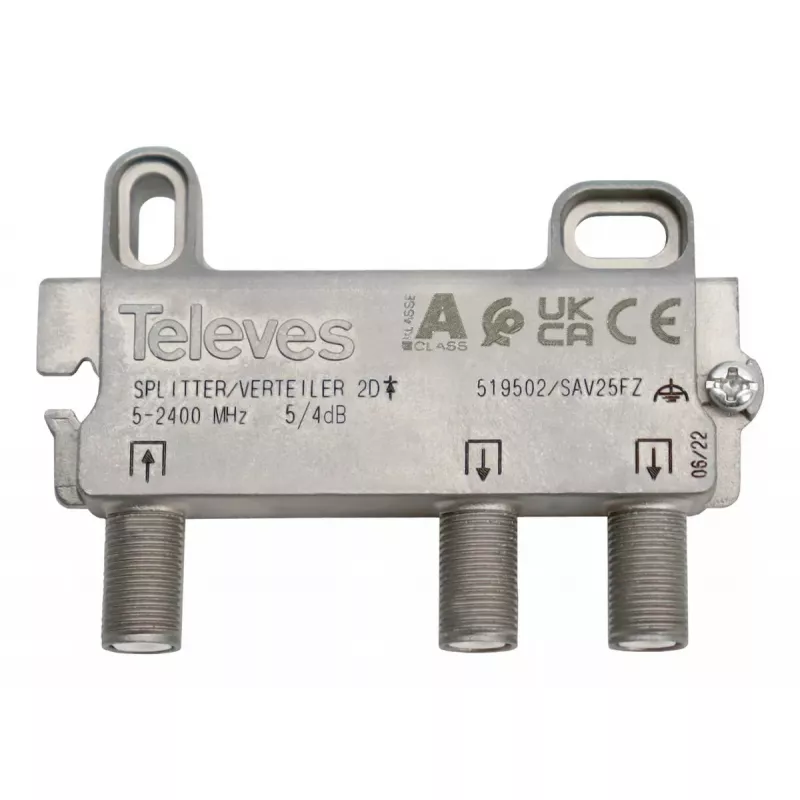

Televes 519502 on kahesuunaline F-pistikuga jaotur SMATV- ja kaabeljaotussüsteemidele, kattes sagedusvahemikku 5–2400 MHz. Sellel on kompaktne roostevabast terasest korpus (74 × 18 × 54 mm) ja väikesed läbivkaod tänu miniatuursetele elektroonikakomponentidele, mis muudab selle sobivaks sisepaigalduseks seinale, raamiplaadile või standardsele DIN-liistule.

Eelised

Kompaktsed mõõtmed ja miniatuursed sisemised komponendid vähendavad sisestuskadu ja parandavad elektrilist jõudlust. Zamak/roostevabast terasest korpus tagab tõhusa varjestuse häirete vastu, hoides seadet samal ajal kergekaalulisena (0,059 kg). Mõeldud sisetingimustes paigaldamiseks, sobib jaotur seinapaneelidesse, raamiplaatidele või DIN-liistudele paindlikuks paigalduseks.

Sobib

• SMATV- ja kaabeltelevisiooni jaotussüsteemidele
• Ühe sisendi jagamiseks kahe vastuvõtja vahel
• Sisepaigaldusteks seintele, raamiplaatidele või DIN-liistudele

Peamised tehnilised andmed

• Mudel: Televes 519502 (MPN: SAV25FZ)
• Tüüp: 2-suunaline jaotur F-pistikutega
• Sagedusvahemik: 5–2400 MHz
• Korpuse materjal: roostevaba teras / Zamak korpus
• Mõõtmed: 74 mm (L) × 18 mm (S) × 54 mm (K)
• Kaal: 0,059 kg

Kasutamine

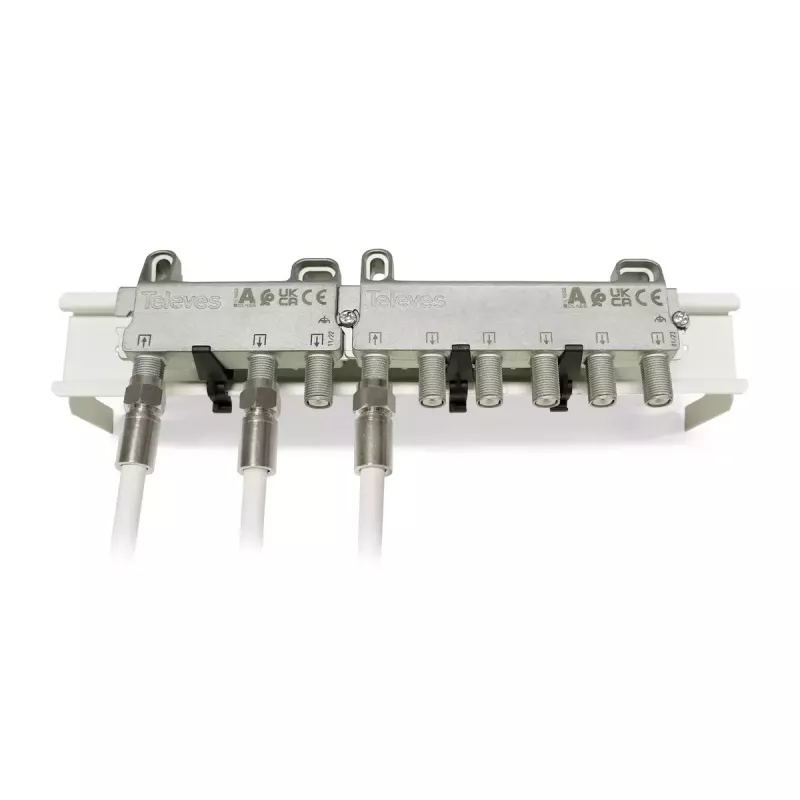

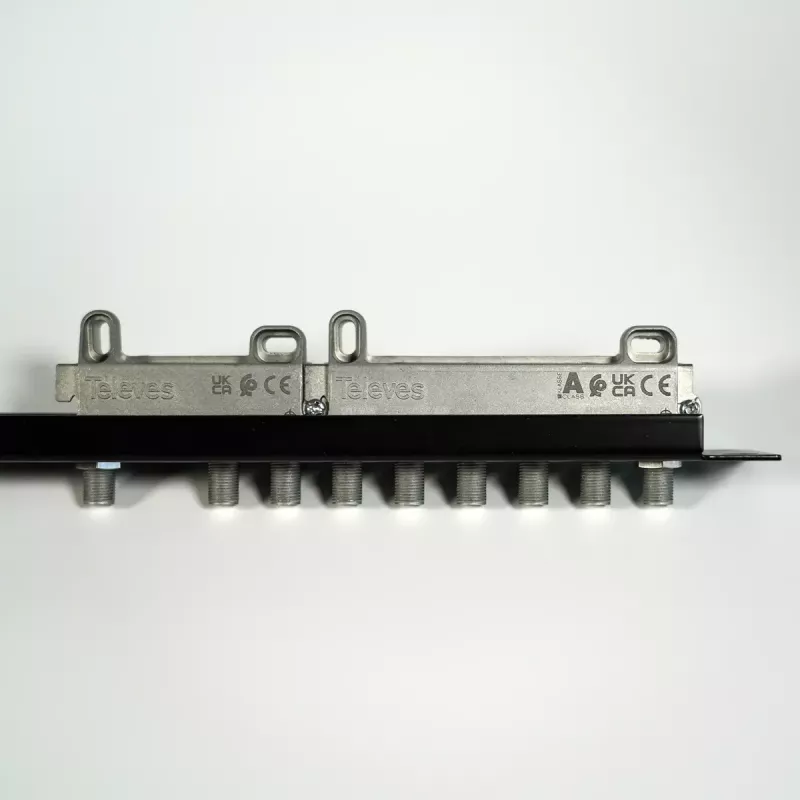

Ühendage sissetulev koaksiaalkaabel jaoturi sisend-F-pistikusse ja kinnitage kaks väljaminevat kaablit väljund-F-pistikutesse. Veenduge, et kõik F-pistikud on korralikult kinni, et tagada hea kontakt ja varjestus. Paigaldage jaotur sisetingimustes seinale, raamiplaadile või DIN-liistule sobivate kinnituste abil, hoides seda eemal niiskusest ja äärmuslikest kuumusallikatest.

Soovitused

Parima jõudluse saavutamiseks kasutage kvaliteetseid F-tüüpi kaableid ja pistikuid, vältige järske painutusi koaksiaalkaablites ning kontrollige pärast paigaldust signaalitasemeid, et tagada vastuvõetavad kaod kogu 5–2400 MHz vahemikus.
