Kaabli soovahetaja DELOCK 67191 — 19-kontaktiline USB-pistikupesa 20-kontaktilisele klemmiplokile, must/roheline

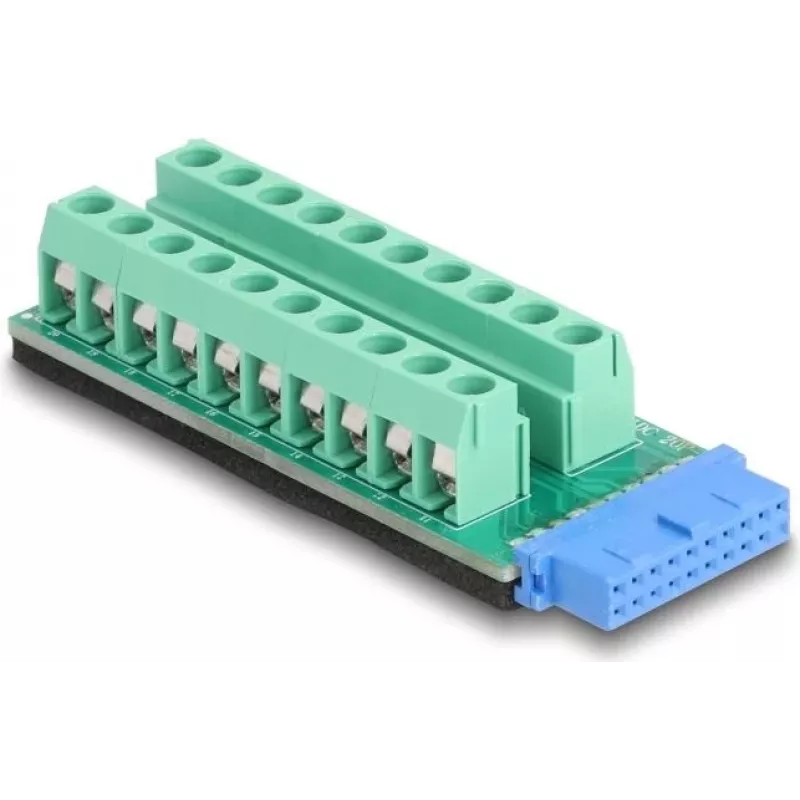

DELOCK 67191 on kompaktne kaabli soovahetaja, mis teisendab 19-kontaktilise USB-pistikupesa 20-kontaktiliseks kruviklemmiplokiks. Mõeldud laua- ja manussüsteemidele, võimaldab see adapter ühendada paljaid juhtmeid või ajutisi testimisjuhtmeid emaplaadi või kontrolleri USB-pistikupessa. Seade on mustas korpuses rohelise klemmiplokiga ja on ette nähtud kasutamiseks, kus on vaja teisendada pistikupesade formaate või luua lihtne, eemaldatav juhtmeühendus.

Eelised

Adapter pakub lihtsat mehaanilist teisendust 19-kontaktiliselt USB-pistikupesalt 20-kontaktilisele klemmiliidesele ilma signaali marsruuti muutmata. Selle kruviklemmide disain võimaldab kindlalt kinnitada üksikuid juhtmeid testimiseks või tööstuslikuks kasutuseks. Kompaktne kuju vähendab ruumivajadust korpuses või katsestendis ning jäik pistik tagab stabiilse elektriühenduse ajutiste seadistuste ajal.

Sobib

• Paljaste juhtmete ühendamiseks 19-kontaktilise USB-pistikupesaga testimiseks ja diagnostikaks
• Ajutisteks ühendusteks arendus- ja prototüüpimiskeskkondades
• Manussüsteemidele, kus on vaja klemmiploki liidest
• Tööstuslikele juhtpaneelidele ja seadmetele, mis vajavad eemaldatavaid juhtmeotsi

Peamised tehnilised andmed

• Sisendliides: 19-kontaktiline USB-pistikupesa (emane)
• Väljundliides: 20-kontaktiline sirge kruviklemmiplokk
• Paigaldusviis: sisemine kaabel/adapter ühendus pesadele
• Juhtme kinnitus: kruviklemmid paljaste juhtmete jaoks
• Värv: must korpus rohelise klemmiplokiga
• Kogus: üks adapter

Kasutamine

Joondage adapteri 19-kontaktiline emane ühendus vastava 19-kontaktilise USB-pistikupesaga emaplaadil või kontrolleril ja vajutage õrnalt, kuni see on kindlalt paigas. Eemaldage igalt juhtmelt sobiv pikkus isolatsiooni ja sisestage paljas juhe vastavasse klemmiauku 20-kontaktilisel plokil. Kinnitage kruviklemmid juhtmete fikseerimiseks, veendudes, et pöördemoment on kindel, kuid mitte ülemäärane, et vältida juhtme kahjustamist. Enne süsteemi sisselülitamist kontrollige kontaktide jaotust ja signaalide määramist, et vältida valesid ühendusi.

Soovitused

Kasutage adapterit lühiajalisteks testimisühendusteks ja prototüüpimiseks; püsipaigaldiste jaoks kaaluge nõuetekohaste nimivooluga klemmiplokkide või varjestatud kaabli kasutamist vastavalt süsteemi nõuetele. Emaplaadi pesade käsitsemisel järgige ESD-ohutusmeetmeid ja vältige toitejuhtmete suunamist läbi klemmide, mis pole ettenähtud eeldatava voolu jaoks.
