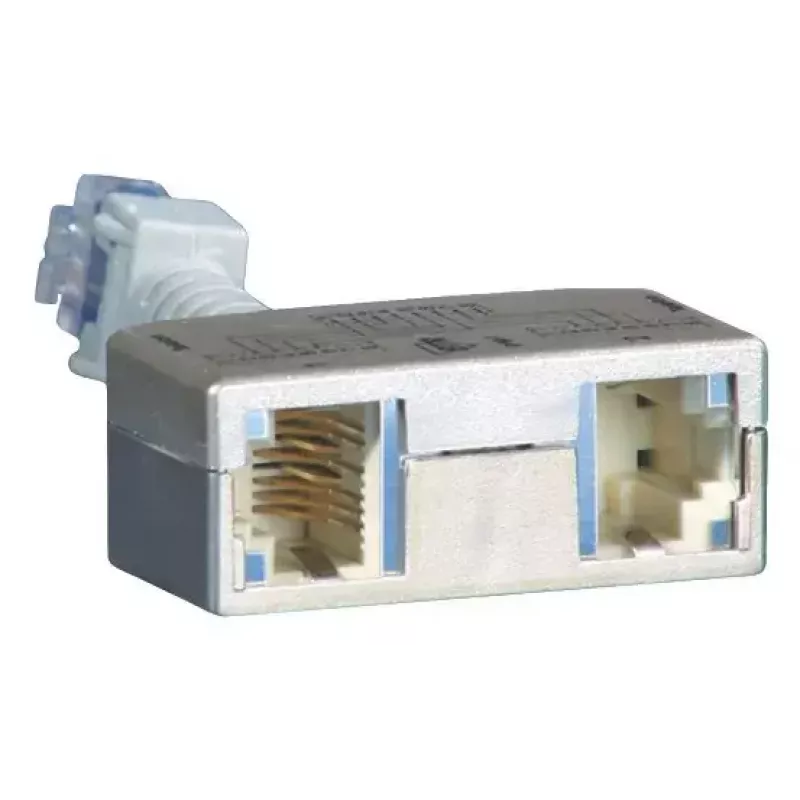

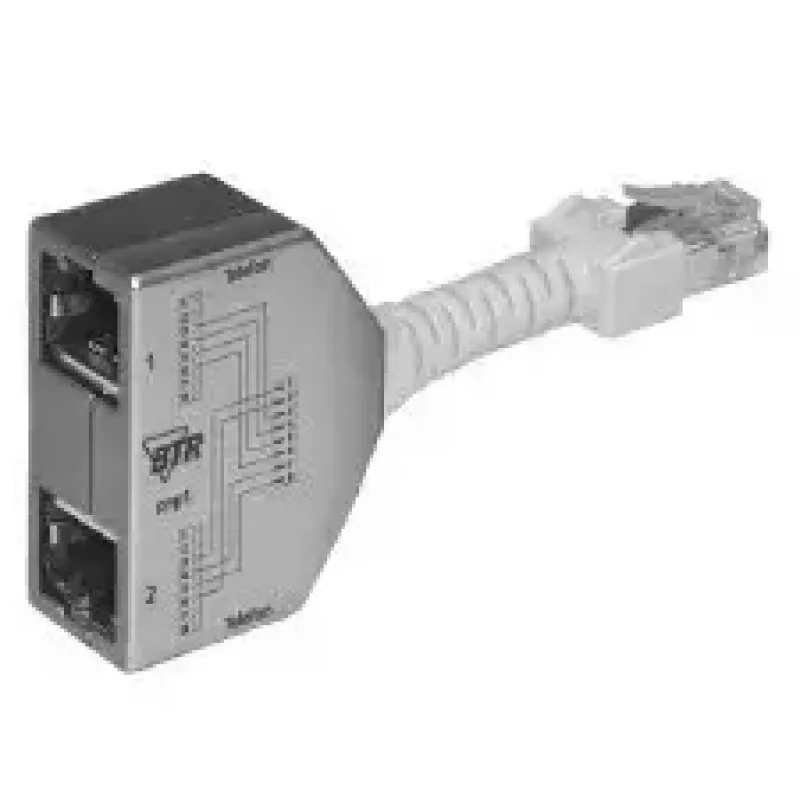

Kaabli jagamise adapter BTR NETCOM 130548-01-E

BTR NETCOM 130548-01-E kaabli jagamise adapter võimaldab kahel sõltumatul 4‑juhtmelisel teenusel (näiteks 2 x ISDN telefoniliin) töötada samaaegselt ühe 8‑juhtmelise paigalduskaabli kaudu. Toode tarnitakse kahe adapteri komplektina (üks kasutamiseks seinakontaktis ja teine jaoturis) ning sellel on kompaktne, kõrvuti asetsev pistikupaigutus ja lühike, painduv ühenduskaabel. Adapter on varjestatud ja vastab lingi Class E ülekandeomadustele vastavalt standarditele IEC 11801 ja EN 50173-1.

Eelised

Varjestatud konstruktsioon tagab parema häirekindluse ja säilitab signaalikvaliteedi mõlema ühendatud 4‑juhtmelise teenuse puhul. Vastavus Class E lingi nõuetele (IEC 11801 / EN 50173-1) tagab prognoositava ülekandekäitumise struktureeritud kaabelduskeskkondades. Kompaktne vormitegur võimaldab pistikutel asetseda kõrvuti kitsastes pistikupesades ning kaasasolev lühike painduv kaabel vähendab pinget ja lihtsustab paigaldamist. Tarnitakse sobitatud paarina, komplekt toetab lihtsat paariviisilist kasutuselevõttu (üks adapter liini mõlemas otsas).

Sobib

• Ühe 8‑juhtmelise paigalduse jagamiseks kaheks sõltumatuks 4‑juhtmeliseks telefoni-/ISDN-teenuseks
• Kasutamiseks, kui ruumi pistikupesas on vähe ja on vaja pistikute kõrvuti asetamist
• Struktureeritud kaabelduslinkidele, mis nõuavad Class E ülekandevõimet
• Ajutistele või püsivatele paigaldustele, mis vajavad kompaktset, varjestatud adapteripaari

Peamised spetsifikatsioonid

• Bränd: BTR
• Mudel / MPN: 130548-01-E
• EAN: 4250184102090
• Funktsioon: Kaabli jagamise adapter kahe 4‑juhtmelise teenuse jaoks ühe 8‑juhtmelise liini kaudu
• Ülekandeklass: Class E (link) vastavalt IEC 11801 ja EN 50173-1
• Varjestus: Varjestatud adapter
• Komplekti sisu: Tarnitakse kahe adapteri komplektina (paar)
• Kaal (üksik adapter võrdlusena): u. 56 g (tooteandmed)

Kasutamine

Paigaldage üks adapter seinakontakti ja teine adapter jaotuspunkti nii, et üks 8‑juhtmeline paigalduskaabel kannab kahte eraldi 4‑juhtmelist telefoniteenust. Ühendage iga teenus adapterite vastava 4‑juhtmelise pistikuga. Kuna adapterid on varjestatud ja kavandatud vastama Class E lingi omadustele, pole põhiliseks sidumiseks ja signaali marsruutimiseks vaja täiendavaid aktiivkomponente. Lühike painduv ühenduskaabel vähendab paindepinget ja aitab hoida ühendused korras.

Soovitused

Optimaalse jõudluse tagamiseks kasutage adapteripaari nõuetele vastavates struktureeritud kaabelduskeskkondades ja veenduge, et mõlemad adapterid on paigaldatud sobitatud paarina (üks kummaski otsas). Kontrollige, et ühendatud telefoni-/ISDN-seadmed on õigesti ühendatud 4‑juhtmeliseks tööks ja et hoone kaabeldus vastab varjestus‑ ja Class E nõuetele, et säilitada ülekandekvaliteeti.
