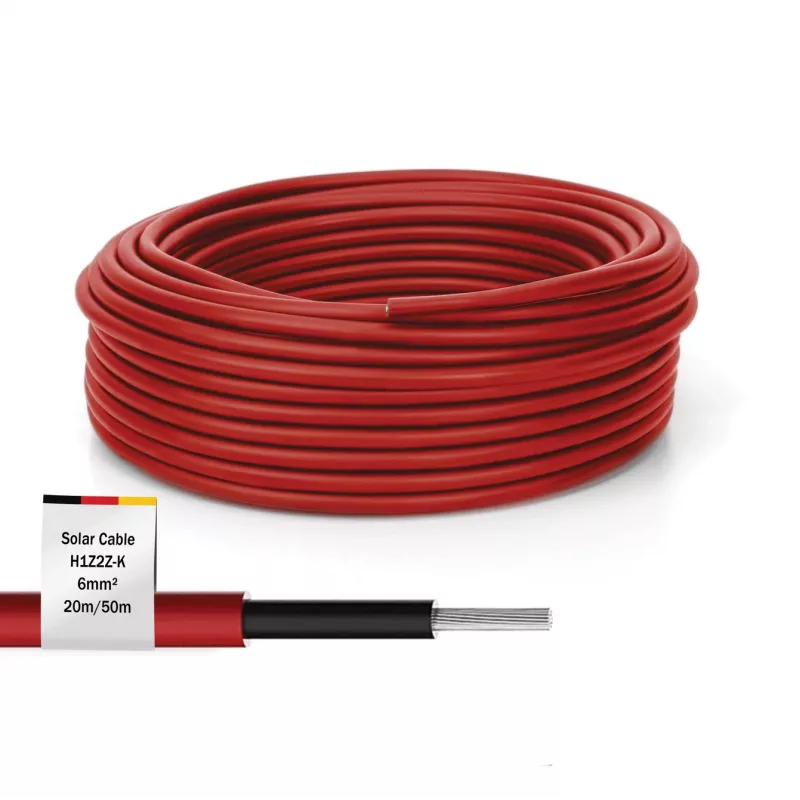

Kaabel Digitus DK-SCIC6R-0500 50m 6mm² Punane PV kaabel 1500V DC

Digitus DK-SCIC6R-0500 on 50 m, 6 mm² punane PV kaabel, mis on mõeldud alalisvooluga fotogalvaaniliste paigaldiste jaoks kuni 1500 V (ja vahelduvvoolu korral kuni 1 kV). Sellel on tinatatud vasest juht ning XLPO isolatsioon ja ümbris, mis tagavad vastupidavuse UV-kiirgusele, osoonile, niiskusele ja mehaanilisele pingele. Kaabel on painduv, ilmastikukindel ja talub laia temperatuurivahemikku, muutes selle sobivaks pikaajaliseks välis- ja sisekasutuseks päikesesüsteemi ühendustes moodulite, inverterite ja teiste PV komponentide vahel.

Eelised

Kaablis on ühendatud tinatatud vasest juhid parema juhtivuse ja korrosioonikaitse tagamiseks ning painduv juhtkonstruktsioon hõlpsamaks paigaldamiseks ja vedamiseks. XLPO isolatsioon ja välisümbris tagavad suurepärase vastupidavuse UV-kiirgusele, ilmastikumõjudele, kuumusele ja osoonile, täites samal ajal EN 50618:2014 leegiaeglustuse nõuded. Madal juhtmetakistus ja kõrge isolatsioonitakistus vähendavad võimsuskadusid ja suurendavad tööohutust. Toode on loodud vastupidavaks ja pika kasutuseaga professionaalsetes ja eraisikute PV-projektides.

Sobib

• Päikesemoodulite omavaheline ühendamine
• Ühendused moodulite ja inverterite vahel
• Statsionaarsed välis-PV kaablite vedamised
• Professionaalsed ja isetegemise päikesesüsteemi paigaldised

Peamised spetsifikatsioonid

• Pikkus: 50 m
• Juhtme ristlõige: 6 mm²
• Juhtme tüüp: tinatatud vask, painduv kiud (TS 84/0.285 mm)
• Juhtme läbimõõt: 3.0 mm
• Isolatsioon: XLPO, läbimõõt 4.4 mm ±0.1 mm
• Välisläbimõõt: 6.1 mm ±0.2 mm
• Nimipinge: DC 1500 V / AC 1 kV
• Juhtmetakistus: ≤ 3.39 Ω/km (20°C juures)
• Isolatsioonitakistus: ≥ 500 MΩ·km (20°C juures)
• Dielektriline tugevus: AC 6.5 kV / DC 15 kV (5 minutit)
• Sädemekatse: 7 kV
• Töötemperatuur: -40°C kuni +90°C
• Leegiaeglusti: EN 50618:2014
• Värv: Punane

Kasutamine

Valige sobivad kaablipikkused ja vedage Digitus DK-SCIC6R-0500 päikesemoodulite, mooduli harukarpide ja inverterite vahel vastavalt kohalikele elektrieeskirjadele ja süsteemi disainile. Eemaldage isolatsioon ja ühendage tinatatud vasest juht sobivate PV-klassi pistikute või klemmidega. Veenduge õiges polaarsuses ja kinnitage kaabel turvaliselt, et vältida mehaanilisi kahjustusi; säilitage õiged painderaadjusted ja kasutage klambreid või kaablisidemeid, mis sobivad UV-kiirgusele avatud välispaigaldistesse. Testige pidevust ja isolatsioonitakistust pärast paigaldamist ja enne täissüsteemi pinge rakendamist.

Soovitused

Pikaajalisel väliskasutamisel vältige pikaajalist kokkupuudet kemikaalide või lahustitega ja paigaldage kaabel UV-kindlate kinnitusvahenditega. Järgige EN 50618 ja kohalikke eeskirju PV-paigaldiste puhul ning tehke regulaarselt kontrolle hõõrdumise või pistikute korrosiooni suhtes. Kasutage kaablit määratud temperatuuri- ja pingepiirides, et tagada ohutus ja pikaealisus.
