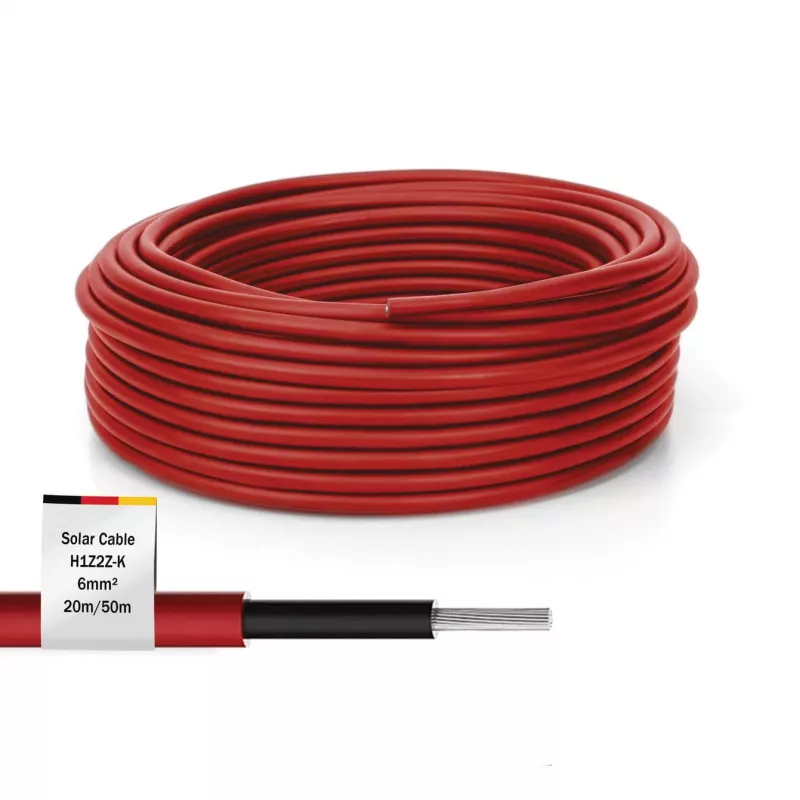

Kaabel Digitus DK-SCIC6R-0200 20m 6mm² punane UV-kindel 1500V DC

Digitus DK-SCIC6R-0200 on 20 m pikkune, 6 mm² punane päikesekaabel, mis on mõeldud paigaldamiseks nii sise- kui välistingimustes fotogalvaanilistes süsteemides. See toetab kuni 1500 V alalispinget (1 kV vahelduvpinget) ja on ehitatud tinatatud vaskjuhi ning XLPO-isolatsiooni ja -ümbrikuga, tagades pikaajalise välistingimustes toimimise. Kaabel vastab EN 50618:2014 leegiaeglustusnõuetele ja on hinnatud temperatuurivahemikus -40 °C kuni +90 °C, muutes selle sobivaks päikesepaneelide, inverterite ja muude PV-komponentide vahelisteks ühendusteks.

Eelised

See päikesekaabel pakub tänu tinatatud vaskjuhile kõrget juhtivust ja korrosioonikaitset, samas kui painduv peenekiuline struktuur lihtsustab paigaldamist. XLPO-isolatsioon ja -ümbrik tagavad UV-, osooni- ja ilmastikukindluse pikendatud välistingimustes kasutuseaks ning kaabli spetsifikatsioonid (madal juhtivtakistus ja kõrge isolatsioonitakistus) vähendavad võimsuskadusid ja suurendavad tööohutust. Toode on EN 50618:2014 kohaselt leegiaeglustavalt sertifitseeritud ja ette nähtud kuni 25-aastaseks kasutuseaks tavalistes PV-tingimustes.

Sobib

• Fotogalvaaniliste moodulite ühendamine
• Ühendus moodulite ja inverterite vahel
• Fikseeritud välistingimustes alalisvoolu juhtmestik päikesepaneelide süsteemides
• Professionaalsed ja isetegemise päikesepaigaldised

Peamised spetsifikatsioonid

• Pikkus: 20 m
• Juhtivsoone ristlõige: 6 mm²
• Nimipinge: DC 1500 V / AC 1 kV

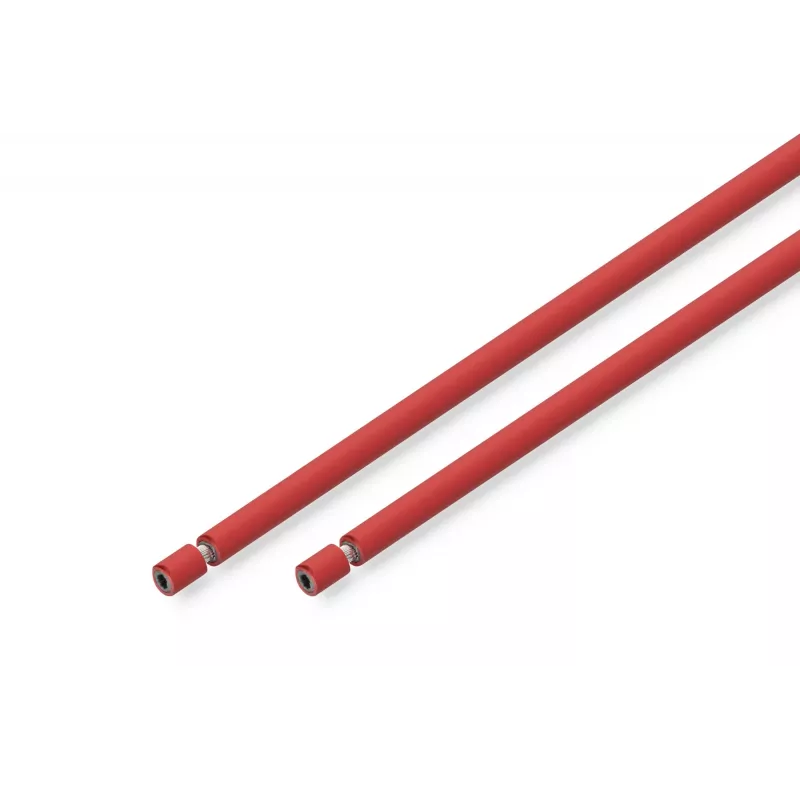

• Juht: tinatatud vask, painduv kiud (TS 84/0,285 mm)
• Juhi läbimõõt: 3,0 mm
• Isolatsioon: XLPO, läbimõõt 4,4 mm ±0,1 mm
• Välisläbimõõt: 6,1 mm ±0,2 mm
• Juhtivtakistus: ≤3,39 Ω/km (20 °C juures)
• Isolatsioonitakistus: ≥500 MΩ·km (20 °C juures)
• Dielektriline tugevus: AC 6,5 kV / DC 15 kV (5 min)
• Sädemeproov: 7 kV
• Töötemperatuur: -40 °C kuni +90 °C
• Leegiaeglustus: EN 50618:2014
• Värv: punane

Kuidas kasutada

Paigutage Digitus 6 mm² päikesekaabel moodulite, stringikarpide ja inverterite vahele, järgides standardseid PV-paigaldustavasid. Tagage korralik tõmbevähendus ja kaitske ühenduskohad sobivate pistikute või harukarpidega, mis on hinnatud DC 1500 V jaoks. Eemaldage isolatsioon vastavalt pistikute tootja soovitustele, et vältida juhi sisselõikamist, ja kinnitage kaablijooksud UV-kindlate klambrite või kaitsetorudega, kui on vaja mehaanilist kaitset. Järgige kohalikke elektrieeskirju ja ohutusprotseduure pingestatud süsteemidega töötamisel.

Soovitused

Pikaajalise töökindluse tagamiseks vältige järske painutusi ja mehaanilist kulumist; hoidke kaabel eemal soojusallikatest, mis ületavad selle ettenähtud temperatuurivahemikku. Kasutage ühilduvaid, alalisvoolule hinnatud pistikuid ning tagage süsteemi eluea jooksul regulaarne visuaalne kontroll isolatsioonikahjustuste või pistikute korrosiooni suhtes.
