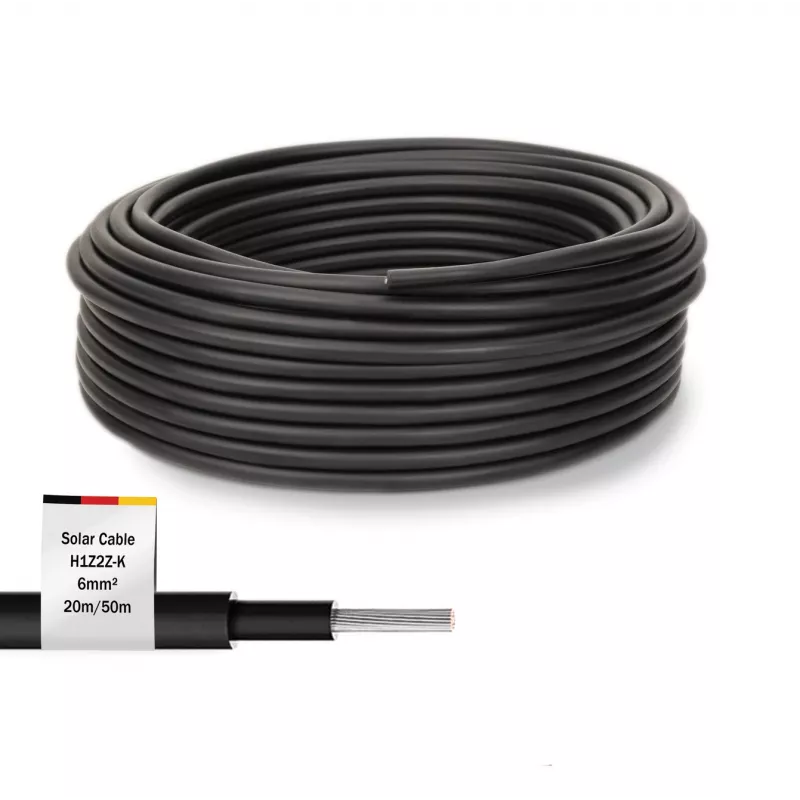

Kaabel Digitus DK-SCIC6B-0500 50m 6mm² Must UV-kindel

Digitus DK-SCIC6B-0500 on 50 m pikkune, 6 mm² ristlõikega päikesekaabel, mis on mõeldud usaldusväärseteks alalisvooluühendusteks fotogalvaanilistes paigaldistes. See toetab nimipinget kuni DC 1500 V (AC 1 kV) ja sellel on tinatud vaskjuht koos XLPO isolatsiooni ja väliskestaga, mis tagab pikaajalise välitingimustes kasutamise. Kaabel on UV-kindel, ilmastikukindel ja leegiaeglustav vastavalt standardile EN 50618:2014 ning selle töötemperatuur on vahemikus -40 °C kuni +90 °C, muutes selle sobivaks moodulite ja inverteri vaheliseks juhtmestikuks ning muudeks PV-süsteemi ühendusteks.

Eelised

See must UV-kindel kaabel ühendab painduva, peensoonelise tinatud vaskjuhi vastupidava XLPO isolatsiooni ja kestaga, et tagada madal juhitakistus, hea korrosioonikaitse ja kõrge dielektriline tugevus. See on leegiaeglustav vastavalt standardile EN 50618:2014, vastupidav UV-kiirgusele, osoonile ja ilmastikule ning selle kasutusiga on kuni 25 aastat tüüpilistes PV-tingimustes. Kaabli paindlikkus ja kulumiskindlus lihtsustavad paigaldamist nii professionaalsetes kui ka isetegemise rakendustes.

Sobib

• Päikesemoodulite vahelised ühendused
• Juhtmestik moodulitest inverteriteni ja kombikastidesse
• Välistingimustes fotogalvaanilise süsteemi kaabeldus ja pikendused

Peamised tehnilised andmed

• Pikkus: 50 m
• Juhi ristlõige: 6 mm²
• Juht: tinatud vask, peensooneline (TS 84/0,285 mm)
• Juhi läbimõõt: 3,0 mm
• Isolatsioon: XLPO, läbimõõt 4,4 mm ±0,1 mm
• Välisläbimõõt: 6,1 mm ±0,2 mm
• Nimipinge: DC 1500 V / AC 1 kV
• Juhitakistus: ≤ 3,39 Ω/km (20 °C juures)
• Takistus isolatsioonis: ≥ 500 MΩ·km (20 °C juures)
• Dielektriline tugevus: AC 6,5 kV / DC 15 kV (5 min)
• Sädemetest: 7 kV
• Töötemperatuur: -40 °C kuni +90 °C
• Leegiaeglustav: EN 50618:2014
• Värv: Must

Kasutamine

Kasutage kaablit alalisvooluühenduste loomiseks päikesemoodulite vahel, moodulitest string-kombikarpidesse või inverteritesse ning igasuguseks PV-süsteemi juhtmestikuks, mis nõuab UV-kindlat välistingimustesse sobivat kaablit. Eemaldage väliskest ja isolatsioon vastavalt pistiku või klemmi tootja juhistele, tagades korrektse juhi ettevalmistuse pressimiseks või kinnitamiseks. Suunake ja kinnitage kaabel nii, et vältida teravaid paindeid, mehaanilisi kahjustusi ja pikaajalist kokkupuudet soojusallikatega. Järgige kohalikke elektrieeskirju ning paigaldage vajadusel asjakohane ülevoolukaitse ja maandus.

Soovitused

Parima pikaajalise toimivuse tagamiseks vältige kitsaid painderaadiusi, kaitske kaabliteid koondunud mehaanilise stressi eest ning järgige paigaldamisel ja hooldamisel standardit EN 50618 ja kohalikke elektrieeskirju. Kasutage sobivaid PV-reitinguga pistikuid ja kontrollige ühendusi perioodiliselt korrosiooni või kahjustuste suhtes.
