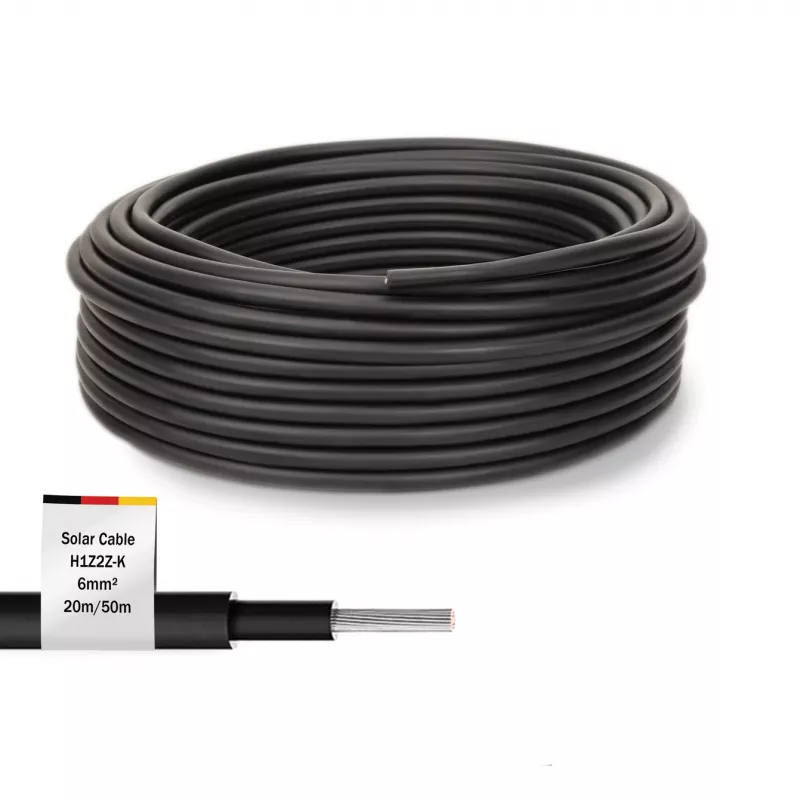

Kaabel Digitus DK-SCIC6B-0200 20m 6mm² Must UV-kindel 1500V DC

DIGITUS DK-SCIC6B-0200 on 20 m pikkune, 6 mm² päikesekaabel, mis on mõeldud sise- ja välistingimustes kasutatavatele fotogalvaanilistele paigaldistele. See toetab alalispinget kuni 1500 V (vahelduvvool 1 kV) ja ühendab tinatatud vaskjuhi XLPO isolatsiooni ja väliskestaga, et tagada pikaajaline UV-, ilmastiku- ja temperatuurikindlus usaldusväärsete ühenduste jaoks päikesepaneelide, inverterite ja teiste PV-komponentide vahel.

Eelised

See päikesekaabel on leegiaeglustav vastavalt standardile EN 50618:2014 ja pakub kõrget temperatuuritaluvust vahemikus -40 °C kuni +90 °C. Tinatatud vaskjuht tagab hea juhtivuse ja korrosioonikaitse, samas kui paindlik konstruktsioon ja XLPO-väliskest muudavad kaabli kulumis- ja UV-kindlaks pikendatud välistingimustes kasutuseaks. Madal juhtmetakistus ja kõrge isolatsioonitakistus aitavad minimeerida võimsuskadu ja säilitada tööohutust.

Sobib

• Päikesepaneelide omavaheline ühendamine (paneelilt paneelile)
• Ühendused paneelide ja inverterite vahel
• Väikesed äri- ja elamute PV-süsteemid
• Välistingimustes, katusel ja maapinnal asuvad päikesepaigaldised

Peamised tehnilised andmed

• Bränd: DIGITUS, Mudel: DK-SCIC6B-0200
• Pikkus: 20 m
• Juhtme ristlõige: 6 mm²
• Nimipinge: DC 1500 V / AC 1 kV
• Juht: tinatatud vask, painduv kiud (TS 84/0,285 mm)
• Juhtme läbimõõt: 3,0 mm
• Isolatsioon: XLPO, isolatsiooni läbimõõt 4,4 mm ±0,1 mm
• Välisläbimõõt: 6,1 mm ±0,2 mm
• Juhtmetakistus: ≤3,39 Ω/km (20 °C juures)
• Isolatsioonitakistus: ≥500 MΩ·km (20 °C juures)
• Dielektriline tugevus: AC 6,5 kV / DC 15 kV (5 minutit)
• Sädetest: 7 kV
• Töötemperatuuri vahemik: -40 °C kuni +90 °C
• Leegiaeglustav: EN 50618:2014
• Värvus: Must
• EAN: 4016032490746

Kasutamine

Eemaldage väliskest ja isolatsioon ettevaatlikult, et paljastada tinatatud vaskjuht, järgides asjakohaseid elektrieeskirju ja ohutustavasid. Kasutage PV-rakendustele sobivaid pistikuid või pressklemme ning veenduge, et kõik ühendused on puhtad, tugevad ja kaitstud mehaanilise pinge eest. Juhtige ja kinnitage kaabel nii, et vältida teravaid servi ja liigset painutamist; järgige paigaldajate või komponentide tootjate määratud minimaalseid painderaadiusi.

Soovitused

Pikaajaliseks ja ohutuks tööks fotogalvaanilistes süsteemides paigaldage kaabel vastavalt kohalikele elektrieeskirjadele ja tootja juhistele. Kontrollige regulaarselt välistingimustes paiknevaid juhtmeid mehaaniliste kahjustuste, UV-kahjustuste või niiskuse sissetungi suhtes ning kahjustuste tuvastamisel vahetage kaabliosad välja. Vajaduse korral kasutage kaablipikkusi ja pistikuid, mis on ette nähtud alalispingele 1500 V.
