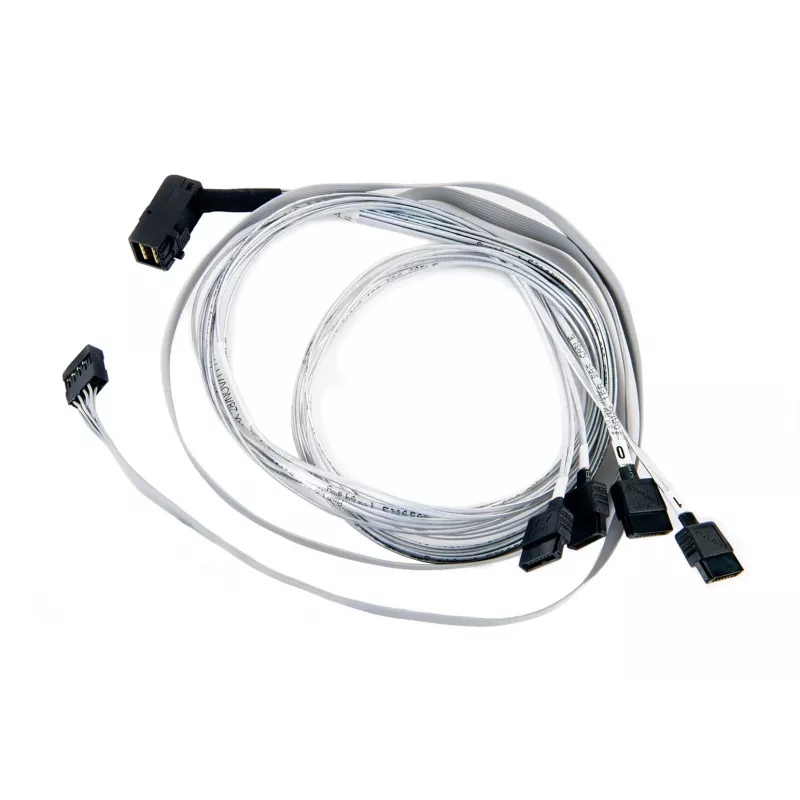

kaabel Adaptec ACK-I-rA-HDmSAS-4SATA-SB-.8M 0.8m

Adaptec ACK-I-rA-HDmSAS-4SATA-SB-.8M on 0,8 m sisemine täisnurkne lahkmikskaabel, mis kohandab Mini SAS HD (SFF-8643) 4-realise (x4) pistiku neljaks eraldiseisvaks SATA 1-realiseks (x1) pistikuks. See sisaldab külgribasignaali tuge (SFF-8448) ja on mõeldud SAS/SATA hostadapteri või taustaplaadi ühendamiseks mitme SATA-kettaga serveri või tööjaama korpuses.

Eelised

See adapterkaabel pakub kompaktset täisnurkset HD-pistikut, et säästa ruumi kitsastes serverikonfiguratsioonides, ja võimaldab ühest Mini SAS HD pordist nelja eraldi SATA-ühendust. Integreeritud külgribatugi säilitab vajalikud juhtsignaalid ühilduvate taustaplaatide jaoks, samas kui 0,8 m pikkus pakub paindlikkust sisemiseks marsruutimiseks ilma üleliigse kaablisasinata. Kaabel on loodud vastama standardsetele pistikutüüpidele, et tagada lihtne koostalitlusvõime ADAPTEC-adapterite ja tavaliste SATA-ketastega.

Sobib

• SAS/SATA hostadapteri ühendamiseks mitme SATA-kõvaketta või SSD-ga
• RAID-kontrolleri Mini SAS HD pordi ühendamiseks kettataustaplaadiga
• Sisemise kaabli marsruutimiseks serverites, salvestuskorpustes või piiratud ruumiga tööjaamades

Peamised tehnilised andmed

• Kaabli pikkus: 0,8 m
• Pistik 1: Mini SAS HD (SFF-8643), täisnurkne, x4
• Pistik 2: Neli x1 Serial ATA (SATA) pistikut
• Külgribasignaalid: SFF-8448 tugi
• Bränd: ADAPTEC; MPN: 2280000-R; EAN: 760884157060

Kasutamine

Lülitage süsteem enne kaabli paigaldamist välja. Ühendage Mini SAS HD (SFF-8643) täisnurkne pistik hostadapteri või kontrolleri porti, tagades õige suuna ja kinnituse. Marsruutige kaabel korpuse sees sihtketasteni, seejärel kinnitage iga SATA x1 pistik vastava ketta SATA-andmepordi külge. Kontrollige ühendused uuesti üle ja eemaldage kõik takistused enne süsteemi uuesti sisselülitamist. Kontrollige pärast käivitamist ketta tuvastamist kontrolleri püsivaras või operatsioonisüsteemis.

Soovitused

Kasutage kaablit ainult sisemisteks ühendusteks; vältige liigset painutamist pistikute lähedal ja hoidke kaabli pikkus vastavuses korpuse paigutusega. Veenduge kontrolleri ja taustaplaadi ühilduvuses SFF-8643 kuni 4x SATA lahkmikadapteritega ning tagage korpuses korralik õhuvool ja kaablihaldus.
