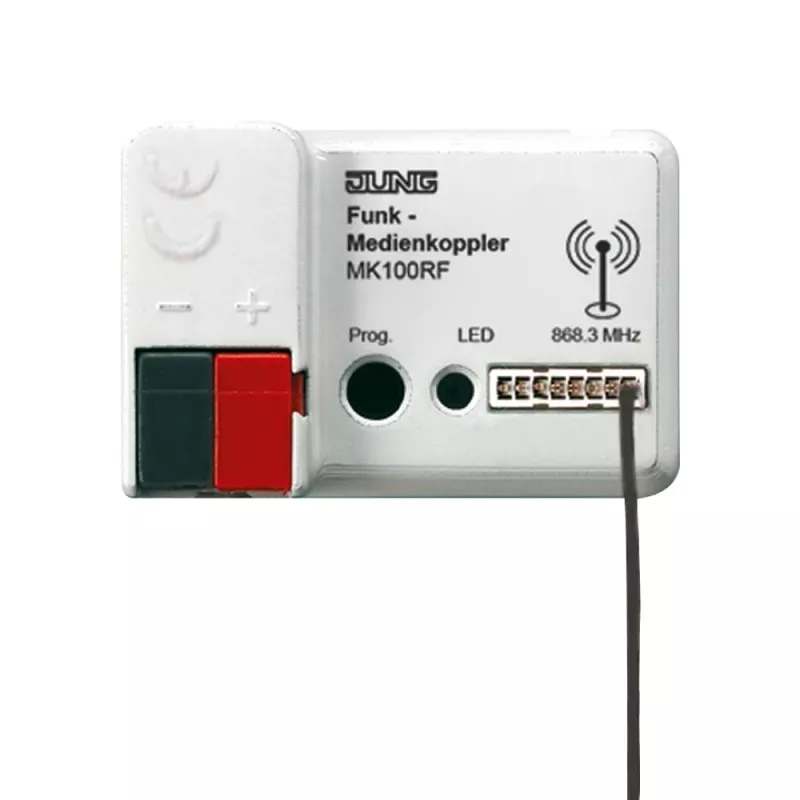

JUNG KNX RF/TP meediakomplekteerija MK100RF

KNX paigaldistes ühendatakse sageli juhtmega keerdpaari (TP) ja juhtmeta raadiosageduslikke (RF) seadmeid, kuid need kaks segmenti ei saa ilma sillata suhelda. JUNG KNX RF/TP meediakomplekteerija MK100RF lahendab selle, ühendades mõlemad kandjad üheks loogiliseks võrguks.

Kellele see mõeldud on

Süsteemiintegraatoritele ja elektrikutele, kes seadistavad või laiendavad KNX nutikate hoonete paigaldisi, mis sisaldavad nii juhtmega kui ka juhtmeta KNX seadmeid.

Peamised omadused

• Kahesuunaline lüüs KNX RF (868,3 MHz) ja KNX TP vahel
• Peitpaigaldusega disain paigaldamiseks 60 mm seinapeitmiskarpi
• Toiteallikaks otse KNX siinilt, lisatoiteallikat pole vaja
• Integreeritud antenn, mille leviala on kuni 30 m sees ja 100 m väljas
• Toetab kuni 250 grupi aadressi ja 250 seost
• Seadistamine ETS5 või uuemaga

Tehnilised andmed

• KNX kandja: RF / TP
• Seadme tüüp: meediakomplekteerija
• Paigaldustüüp: peitpaigaldus
• Toiteallikas: KNX siin
• RF sagedus: 868,3 MHz
• Max RF saatevõimsus: 10 mW
• Siseruumide leviala: kuni 30 m
• Välitingimustes leviala: kuni 100 m (otsenähtavus)
• IP kaitseklass: IP20
• Töötemperatuur: 0°C kuni +45°C
• ETS tarkvara: ETS5 või uuem
• Max grupi aadresse: 250
• Max seoseid: 250
• Telegrammi kiirus: max 20 telegrammi/s
• Antenn: integreeritud
• LED indikaatorid: programmeerimise LED, oleku LED
• Siini ühendus: KNX siini klemm (punane/must)
• Korpuse materjal: plast

Nõuanded

Paigutage komplekteerija RF seadmete levialasse ja veenduge, et TP segment on korralikult lõpetatud. Kasutage ETS-i komplekteerija seadistamiseks ja jälgige telegrammi liiklust kandjate vahel.
