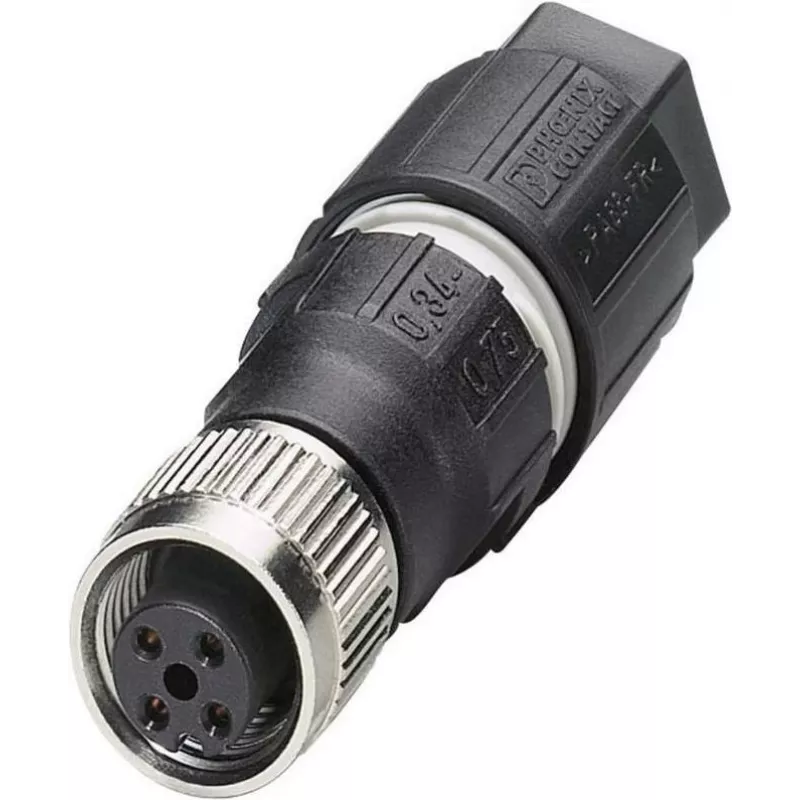

Juhtmepistik PHOENIX-CONTACT 1641772 M12 4-kontaktiline sirge anduripistik

PHOENIX-CONTACT 1641772 on M12 4-kontaktiline sirge juhtmepistik, mis on mõeldud anduri- ja täiturühendusteks tööstusautomaatikas. Pistmik pakub standardiseeritud A-kodeeringuga 4-positsioonilist M12 liidest ja toetab usaldusväärset signaali- ja toiteedastust kompaktsete väliseadmete jaoks. See on sirge pesa versioon, mis on mõeldud universaalseks kasutamiseks seal, kus on vaja vastupidavat ja ruumisäästlikku ühendust.

Eelised

PHOENIX-CONTACT 1641772 pakub isolatsiooni läbilõikeühendust, mis võimaldab aega säästvat kokkupanemist ilma üksikute juhtmete koorimiseta, vähendades paigaldusaega. Selle disain toetab kohapealset kokkupanemist paindlikuks juhtmestikuks ja selle tsink-surutud, nikeldatud rihveldis tagab mehaanilise vastupidavuse. Pistmik sobib ohutuks kasutamiseks valdkonnas tänu kõrgele kaitseastmele ja mahutab mitmesuguseid välimisi kaabliläbimõõte.

Sobib

• Andurite ja täiturite juhtmestikuks tehaseautomaatikas
• Väikeste väliseadmete ühendamiseks, mis vajavad 4-kontaktilist M12 A-kodeeringuga liidest
• Kohapealseks kaablikoosteks, kus eelistatakse kiiret isolatsiooni läbilõikeühendust
• Keskkondadesse, mis nõuavad kompaktseid, sirgeid M12 ühendusi vastupidava metallkorpusega

Kui see ei pruugi sobida

See sirge 4-kontaktiline M12 pistmik on mõeldud A-kodeeringuga anduri-/täiturrakendustele ja ei pruugi sobida, kui on vaja teisi kontaktide arve, kodeeringuid või nurgelisi ühendusi. See ei ole mõeldud mitme juhiga ühenduslahenduste asendamiseks ega plahvatusohtlike piirkondade sertifikaatidega pistmike asendajana, välja arvatud juhul, kui need sertifikaadid on selgelt esitatud.

Peamised spetsifikatsioonid

• Pistmiku tüüp: M12 sirge pesa, A-kodeering, 4-positsiooniline
• Ühendusmeetod: Isolatsiooni läbilõikeühendus (IDC)
• Korpuse rihveldi materjal: Tsink-surutud, nikeldatud
• Välimise kaabli läbimõõdu vahemik: 4 mm kuni 8 mm
• Kasutus: Anduri/täituri pistmik signaali- ja toiteedastuseks

Kasutusjuhend

Valmistage kaabel ette, tagades, et välimine ümbris vastab määratud välisläbimõõdu vahemikule. Kasutage isolatsiooni läbilõikeühenduse meetodit: sisestage juhtmed vastavatesse IDC kontaktidesse vastavalt M12 kontakti jaotusele ja kinnitage korpus. Pingutage pistmikku vastavalt vajadusele, et saavutada määratud kaitseaste välitingimustes. Järgige standardseid paigaldustavasid M12 A-kodeeringuga pistmike jaoks ja kontrollige pärast kokkupanemist elektrilist pidevust ja polaarsust.

Mida enne ostmist kaaluda

• Veenduge, et 4-kontaktiline M12 A-kodeeringuga sirge pesa vastab teie seadme kontaktjaotusele ja mehaanilistele ruumipiirangutele
• Veenduge, et kaabli välisläbimõõt jääb vahemikku 4–8 mm korralikuks tihendamiseks ja tõmbepingevabastuseks
• Veenduge, et isolatsiooni läbilõikeühendus on teie juhtmestiku protsessi ja juhitüüpide jaoks vastuvõetav
• Kontrollige, et kõik teie rakenduse jaoks vajalikud keskkonna- või ohutussertifikaadid oleksid täidetud

Soovitused

Usaldusväärseks tööks kasutage ühilduvaid M12 A-kodeeringuga paarituspistikuid ja järgige tootja väändemomendi ja tihendusjuhiseid. Pärast kokkupanemist kontrollige ühendusi pidevuse ja mehaanilise püsivuse osas enne seadme välitingimustesse paigaldamist.
